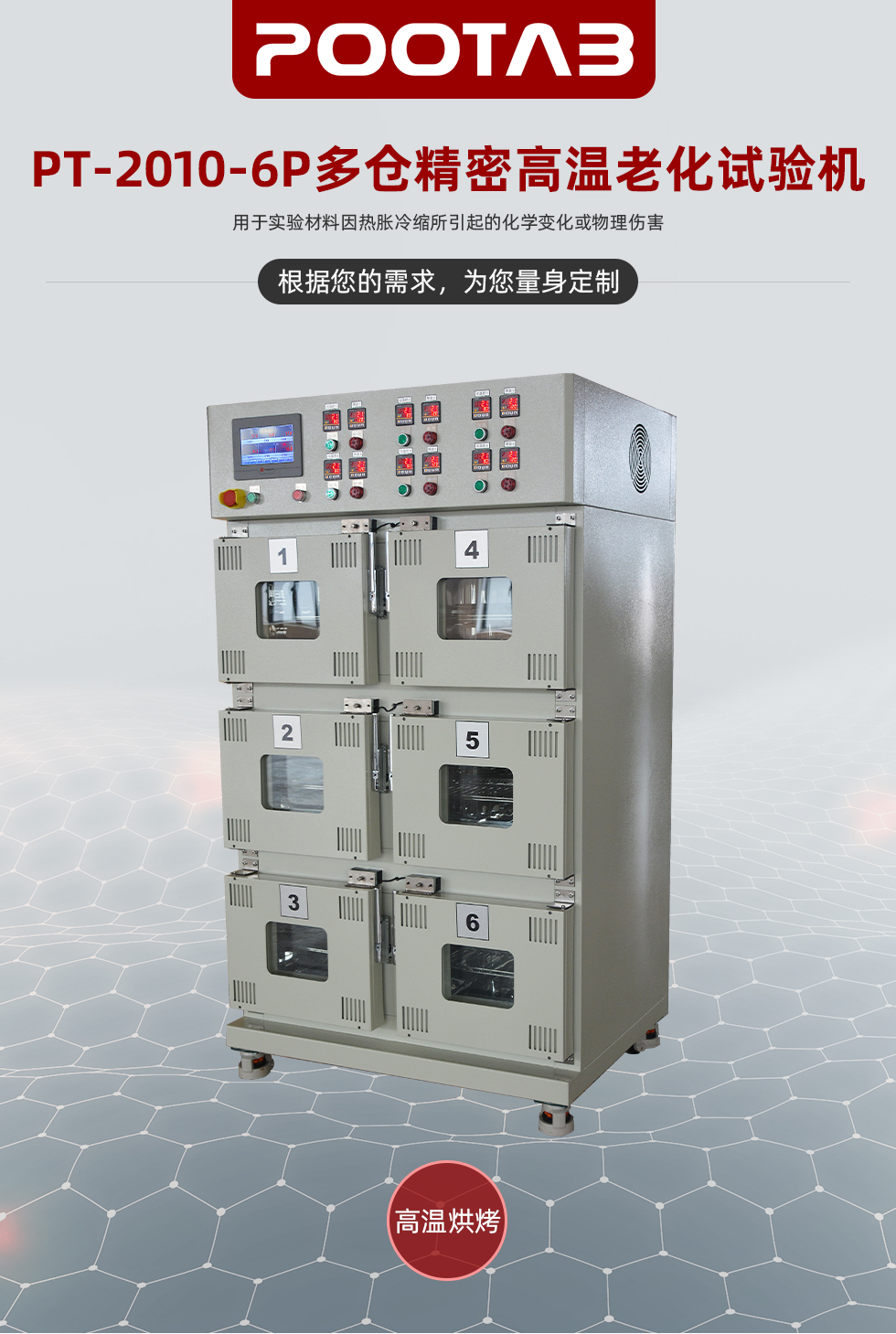

规格型号：PT-2010-6P
数据指标：工作温度范围RT+20~+200℃
立即免费获取：仪器报价方案与仪器PDF资料！
一 、概述
| 1.1 用途 | 多仓精密型高温老化测试烘箱是一种新型工业级连续高温烘烤老化测 试试验设备，采用上、中、下独立六仓舱体运行控制结构， 主要应用于精密 材料、 LCD、TFT、COMS、生物、医药、 光学镀膜、精密元件连续高温烘烤老 化测试， 亦可用于工艺生产中的干燥、除湿， 胶水固化、 塑胶件， 精密模具 低温淬火， 去应力等环节。 |
| 1.2 系统 | 本设备包含密闭洁净箱体、 温度控制系统、鼓风系统、加热系统、 安全保护装置等。 |

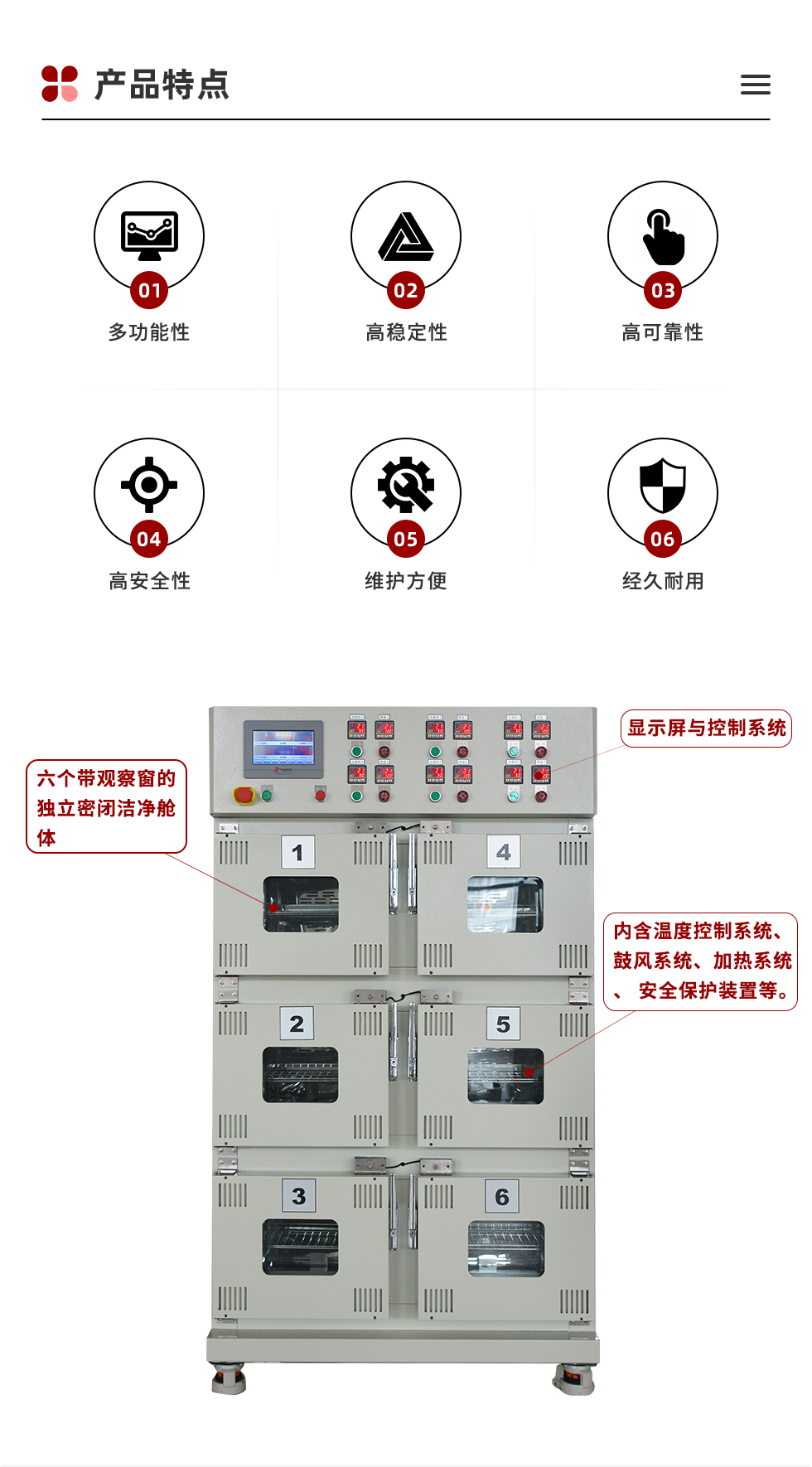

| 1.3 特点 | 本设备利用先进的钣金焊接加工技术结合加热， 鼓风， 安全控制系统进 行设计和制造， 产品达到国内先进水平。先进的焊接技术、传感器智能控制、 节能设计、密封性好、高强度、高洁净度、易操控、高稳定性、安全性，符 合国际审美观的标准化整体式结构箱体； 具有操作简便、控制系统自动化程 度高、系统运行稳定、无故障运行时间长等优点。 |

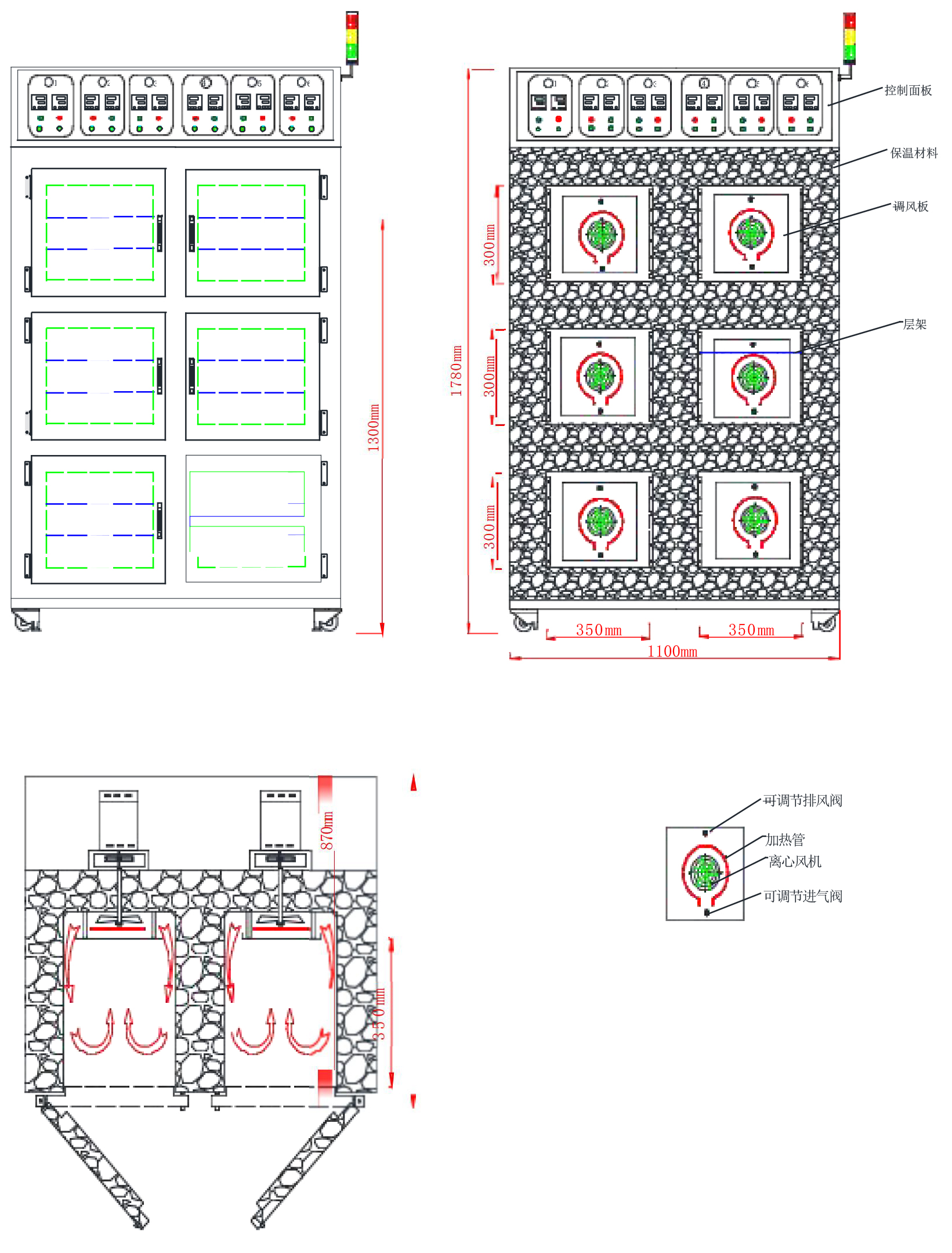

| 1.4 结构原理图 | 详细见附件一 ：EHJ-6D 平面结构示意图 |
| 1.5 满足行业标准 | GB/T30435-2013《电热干燥箱及电热鼓风干燥箱》 |
| GB50056-93 《电热设备电力装置设计规范》 | |

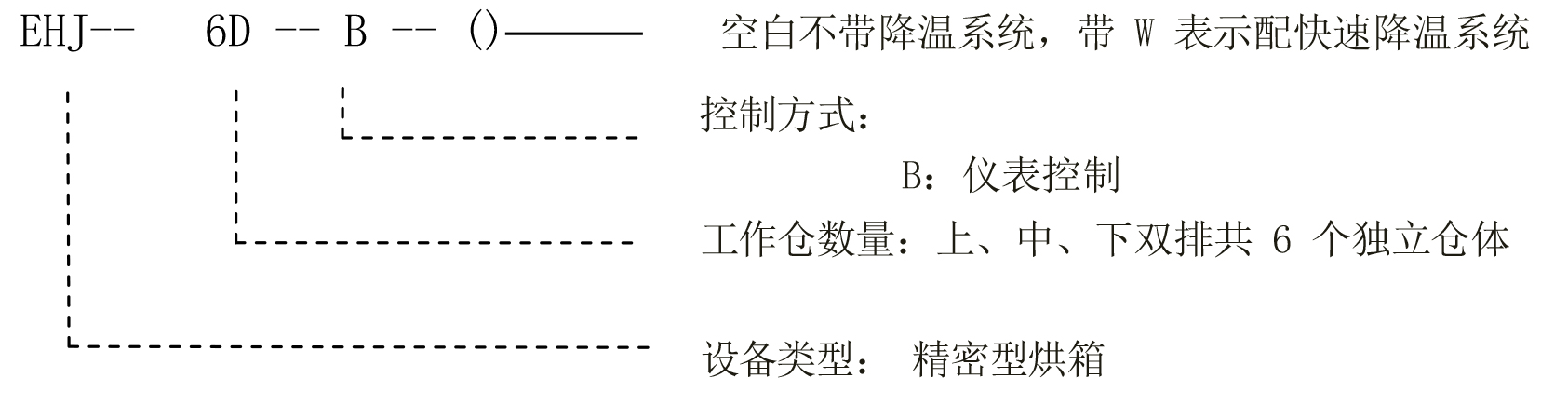

| 1.6 型号概述 |  |
| 1.7 使用条件 | 环境温度： 5℃~+32℃ 周围不应有高浓度粉尘、腐蚀性气体和易燃易爆气氛存在。 电压 AC 380V±10%；频率： 50Hz±5%；满足设备装机容量要求 保证指标正常使用环境温度应≤28℃ |
| 1.8 工作噪音 | A 声级≤70dB(A) (在环温 25℃，回声少的隔音室内测得；采用A 计权， 测试 8 个点的平均值；各测试点水平离噪音源 1 米、高度离地面 1 米) |
二、设备技术指标
| 项目 | 内容 |
| 2.1 工作室容积 | (350mm×350mm×300mm ) *6 仓 (W 宽×D 深×H 高) |
| 2.2 外形尺寸 | 约 W1100mm×D870mm×H1780mm (W 宽×D 深×H 高) |
| 2.3工作温度范围 | RT+20~+200℃ 常温~200℃约 30min (空载非线性) |
| 2.4 温度偏差 | ≤±2℃(空载，恒定状态时) |
| 2.5 温度精度 | ±0.1℃ |
| 2.6 温度波动度 | ±0.5℃ |
| 2.7 温度均匀性 | ±2.5%℃(空载，恒定状态时) |
| 2.8 层架 | 12 片不锈钢栅栏层架 高度可调 |
| 2.9 总功率 | 约 13KW |
| 2.10 电源 | 380V±10%V；50Hz； |
| 2.11 电源线 | 2.5 米 |
| 2.12 运行稳定性 | 支持连续高温烘烤时间不小于 3000 小时 |
| 注：设备参数在环境温度≤28℃、相对湿度≤75％R.H，距室内各边 1/6 边长；空载、常压条件下测得 | |
三、 洁净箱体结构系统
| 项目 | 内容 |

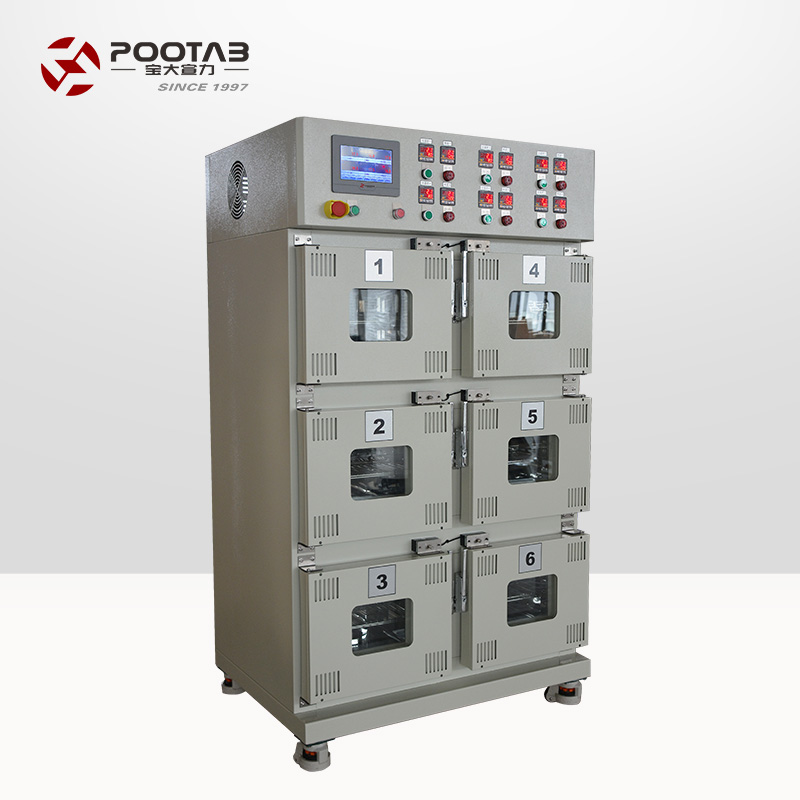

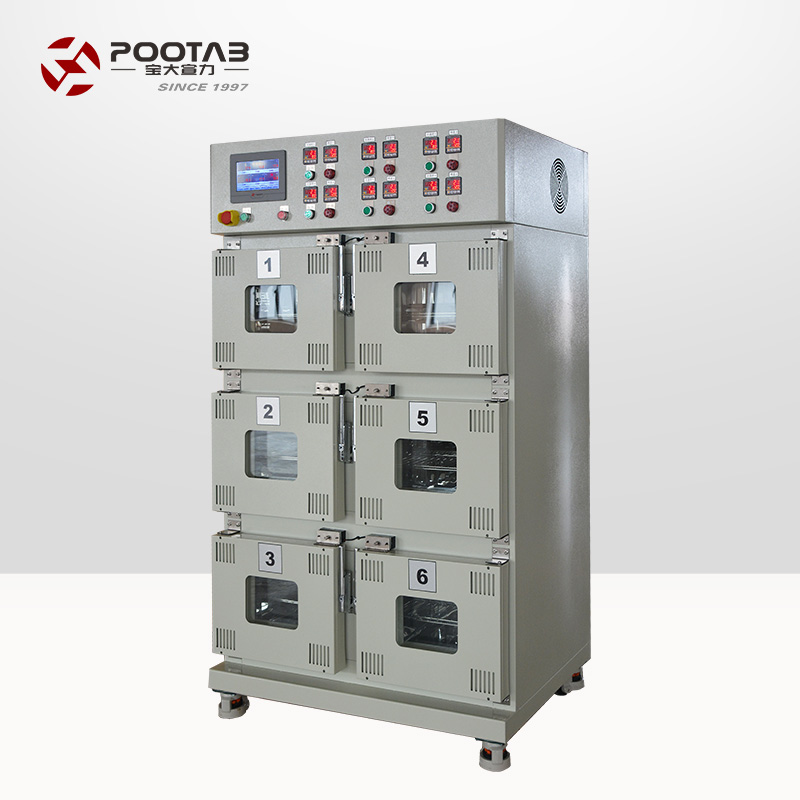

| 3.1 结构方式 | 整体结构采用上、中、 下双排独立六仓一体式结构，每个仓室独立控温， 控制柜位于箱体顶部，外壳采用 A3 冷轧钢板裁剪、打磨、酸洗、磷化等表面 防锈处理后喷塑，工作室、风道仓采用SUS304#洁净不锈钢板材满焊雾化防尘处 理，密封性好，自身不产尘。 |
| 3.2 材料构成 | 1) 外壁材料： 1.5mm 厚度 3A 冷轧钢板静电双面喷塑，颜色为工业白 2) 内壁材料： 1.5 mm 厚 SUS304#不锈钢板 3) 绝热材料： 100mm 厚 120K 高密度硅酸铝纤维保温材料 |
| 3.3 结构强度 | 箱底板承重能力：≤150Kg (均匀负载) |
| 3.4 大门 | 1) 每个仓室单门设计，采用内凸设计，共 6 扇门 2) 门板内衬采用 SUS304#洁净不锈钢板材， 中间保温材料采用硅酸铝岩棉防 火阻燃材料，门板外壳采用 A3 冷轧钢板喷涂， 3)门板外衬加装隔热罩，确保表面温度不超过 45℃ 4) 大门门洞尺寸： 350mm×300 mm (宽×高)，门框耐高温硅橡胶密封条 5)采用锌合金拉手+碰锁 |
四、 循环系统
| 项目 | 内容 |
| 4.1 鼓风装置 | 1)采用强制对流风结构 2)采用耐高温单相异步长轴静音订制马达， 多翼式离心扇叶，确保风力强 劲，送风平稳，工作噪音<65dB 3) 出风口 Φ50mm *1 套 配调节阀门 4)进风口 Φ50mm *1 套 配调节阀门 5)换气次数 8~20 次 可调节 |
五、加热系统
| 项目 | 内容 |
| 4.1 加热方式 | 强制对流热风加热 |
| 4.3 加热器件 | 不锈钢无尘加热管， 采用进口镍铬电热丝，高绝缘导热改性氧化镁填充， 不锈钢无缝钢管覆套，无名火，不漏电，安全不产尘 |
| 4.4 加热元器件 | PID 智能调节， SCR 功率调整器 |
六、温度控制系统
| 项目 | 内容 |
| 5.1 温度测量件 | 采用高精度 A 级 PT100 铂金电阻温度传感器进行温度测量 |
| 5.2 加热组成 | 1) 不锈钢无尘加热管 2) 加热器控制方式：无触点等周期脉冲调宽， SCR (功率调整器) |
| 5.3 控制元件 | 1) PID 自动控制恒温，加热状态，报警状态 指示，带加热器断线警报，超温超调抑制，控温精准，性能稳定，温控系统 自带曲线功能，可查看历史曲线， 带 USB 转存储功能，可将温度数据导出， 配套 PC 端温度数据处理软件 |
| 5.4 超温保护 | 独立限温保护器*6 仓 超过设定温度 设备自动切断加热， 三色指示灯发出红 色声光警报 |
七、安全保护系统
| 项目 | 内容 |
| 8.1 工作室 | 1) 独立式工作室超温保护器 |
| 8.2 加热系统 | 1) 欠压、超压保护 2) 过流保护 3) 加热器断线保护 4) 超温保护 |
| 8.3循环过滤系统 | 1) 欠压，缺相、逆相保护 2) 风机超温保护 3)风机过流过载保护 |
| 8.4 电源系统 | 1) 电源缺相及相序错误保护 2) 漏电保护 |
| 8.5 其他 | 1) 设备外壳接地保护 2)电磁门禁保护，烘烤过程，无法开门，防止意外烫伤 |
九、关键件配置
| 序号 | 主配件名称 | 品牌 | 数量 |
| 1 | SUS304#内箱 | 1 批 | |
| 2 | SS41#外箱 | 1 批 | |
| 3 | 记录仪 | 1套 | |
| 4 | 温控仪 | 6 套 | |
| 4 | 温度传感器 | 12 套 | |
| 5 | |||
| 6 | 不锈钢加热管 | 6 套 | |
| 7 | 断路器 | 7 套 | |
| 8 | 塑壳断路器 | 1 套 | |
| 9 | 交流接触器 | 12 套 | |
| 10 | 热过载保护器 | 6 套 | |
| 11 | 中间继电器 | 12 套 | |
| 12 | SCR 功率调整器 | 6 套 | |
| 13 | |||
| 14 | 开关按钮 | 24 套 | |
| 15 | 急停开关 | 1 套 | |
| 16 | 三色指示灯 | 1 套 | |
| 18 | 福马轮 | 4 套 | |
| 19 | 碰锁 | 6 套 | |
| 20 | 把手 | 6 套 | |
| 21 | 铰链 | 12 套 | |
| 22 | 密封胶条 | 6 套 |
十、设备附件
| 10.1 提供设备的标准配置，随机标准附件及清单 | |||
| 名称 | 数 量 | 单 位 | 备注 |
| 主机 | 1 | 台 | |
| 层架 | 12 | 片 | 不锈钢栅栏层架 |
| 控制器说明书 | 1 | 份 | |
| 产品操作说明书 | 1 | 份 | |
| 出厂检验合格证 | 1 | 份 | |
| 保修卡 | 1 | 份 | |
