PTNZ-1500Nm系列 微机控制扭转试验机
高精度
高精密
高强度加厚钢板

规格型号:PTNZ-1500Nm

数据指标:扭矩测量范围:1%-100%FS

产品介绍
PTNZ-1500Nm系列 微机控制扭转试验机主要用于金属材料及螺栓、工具、制成品、结构件、传动轴、零部件、紧固件等试样在室温下或者特殊环境下的扭转力学性能的检测,也可用于非金属材料及制成品的扭转破坏等性能试验。被测试试样安装在可调整空间的夹具之间,可适应不同的被测试试样扭转力学性能的试验。

立即免费获取:仪器报价方案与仪器PDF资料!

点击查看价格
广东区域 陈经理: 133-8017-9358
产品细节

产品详情

试验机简介
主机结构及电气系统介绍
六、软件界面介绍


PTNZ-1500Nm系列 微机控制扭转试验机主要用于金属材料及螺栓、工具、制成品、结构件、传动轴、零部件、紧固件等试样在室温下或者特殊环境下的扭转力学性能的检测,也可用于非金属材料及制成品的扭转破坏等性能试验。被测试试样安装在可调整空间的夹具之间,可适应不同的被测试试样扭转力学性能的试验。

执行标准:GB/T 10128 《金属材料室温扭转试验方法》,JJG 269《扭转试验机检定规程》等。

应用行业:计量质检、冶金钢铁、机械制造、紧固件、五金工具、汽车零部件、高等院校、科研实验所等行业。

1、主机:

主机采用卧式钢板结构,钢板一次成型保证了整体刚度高。试验空间可调整,扭矩盘连接传感器为扭矩采集端,另一端为扭矩加载,通过精密数控伺服电机通过摆线减速机传动带动加力盘转动,对试样施加扭力,扭矩采集端可沿直线导轨移动,用于调整试验空间,夹持试样。如有需要可加装环境试验箱。

2、传动系统:

通过精密数控电机经过行星式摆线减速机传动带动加力盘转动,对试样均匀施加扭矩,保证试验过程的宽范围速度连续调节和均匀加载;

3、扭矩及扭角的检测:

采用高精度扭矩传感器,可正反两方向采集扭力;扭转角的采集输出是通过直接连接到试样区域,避免了有些厂家采用电机角度编码器采集所带来的误差,保证显示角度的真实有效。通过计算机数据采集处理系统,将采集到的传感器信号处理后在计算机屏幕上实时显示。

4、测量控制系统:

整个试验过程采用基于Windows平台、使用以图形为界面的视窗式操作软件,软件同步显示被测试试件的扭矩-时间、扭角-时间、扭矩-扭角、扭矩-转角等曲线;实时显示扭转角度、扭矩值、扭矩峰值等参数。 试验结果可形成word、cxcel报表格式,方便储存、打印、分析试验结果。

5、试验过程:

选取合适试样,根据试样长度调整适当的试验空间,把试样放置到工作台上,一端装入带有相应夹块的夹具体内,缓慢推动移动座将试样缓慢送入另一端的夹具体,用内六扳手扭紧带有夹块的夹具体,确认试样安装完毕;最后通过扭转力学测控软件进行相应的力学试验。

6、保护措施:

   整机有过电流、过电压保护;

   控制软件有过载保护(超过量程)、破断停机。

三、

●可选传感器最大量程(Nm):1500

扭矩测量范围:1%-100%FS

●扭矩最小读数值(Nm): 0.01

●试验扭矩分辨率 1/±300000

●扭矩示值相对误差:≤±1.0% (正转和反转两个方向)

●扭矩重复性相对误差:≤1.0%(正转和反转两个方向)

●转角测量范围 0-10000°

●转角示值相对误差:≤±1% (正转和反转两个方向)

●扭角(小角度测量)显示最小分辨率:0.01°

●转角最小读数值:0.01°

●试验转速:0.05-720°/min (2r/min)

●扭转速度示值相对误差:≤±1% (正转和反转两个方向)

●扭转速度示值重复性误差:≤1.0%

●加力盘、扭矩盘间距离(mm):0~700

●试样夹持直径:按实际试样定制

电源:AC 220V±10%,50Hz;

●试样夹持方式:标配法兰夹头或者三爪夹头

●试验级别:1级

四、试验机的工作环境要求

1 在室温10℃~35℃范围内;对温度要求严格的试验,试验温度应为:23℃±5℃

2 相对湿度不大于80%;

3在稳固的基础上正确安装;

4 在周围无振动、无腐蚀性介质和无强电磁场干扰的清洁的环境中;

5 电源电压的波动范围不应超过额定电压的10%。

五、试验机主要配置

1、主机一台:高强度加厚钢板

2、试验机夹头:法兰夹头或者三爪夹头(按试样定制)

3、高精度直线导轨及滑块1套   台湾品牌

4、精密数控伺服电机1套    东菱技术

5、电机驱动器控制系统 1套     东菱技术

6、精美钣金包含底座

7、高精度减速机1套  江苏常州

8、高精度双向扭矩传感器

9、角度传感器  长春亿舜

10、商用计算机:台式机(不含电脑桌)

11、打印机:彩色喷墨打印机

12、信息采集卡或采集控制表盒、试验机控制软件1套

13、技术资料(使用说明书、合格证、装箱单)各1份

14、电源线、数据线等随机工具1套

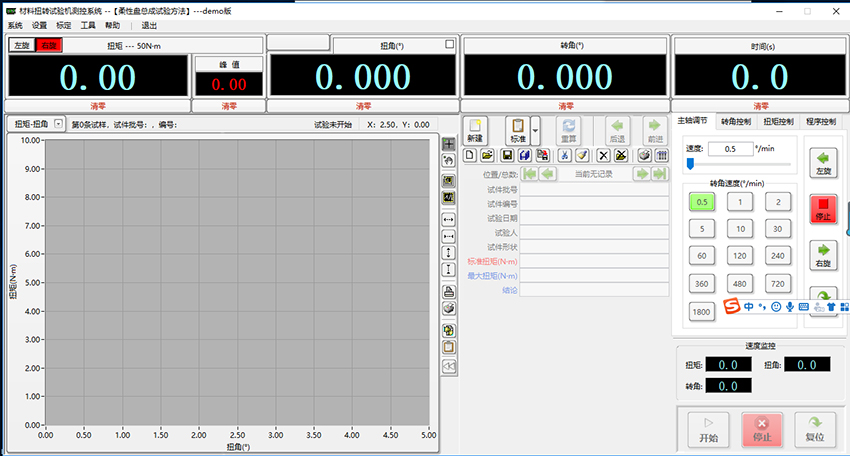

测试软件截图(常规型):数据显示区、曲线显示区、控制区域

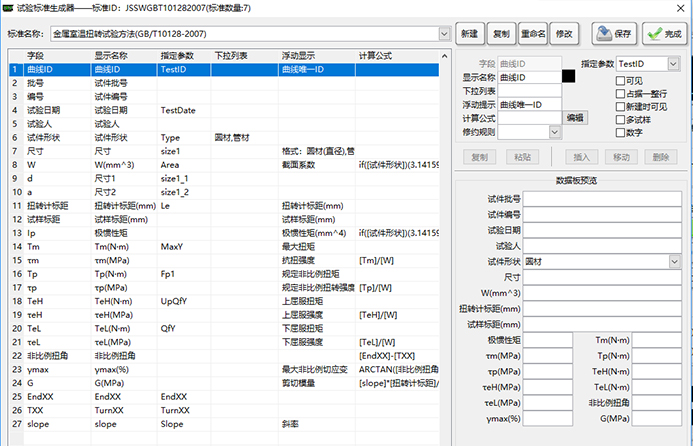

试样标准生成,检测结果输出型选择

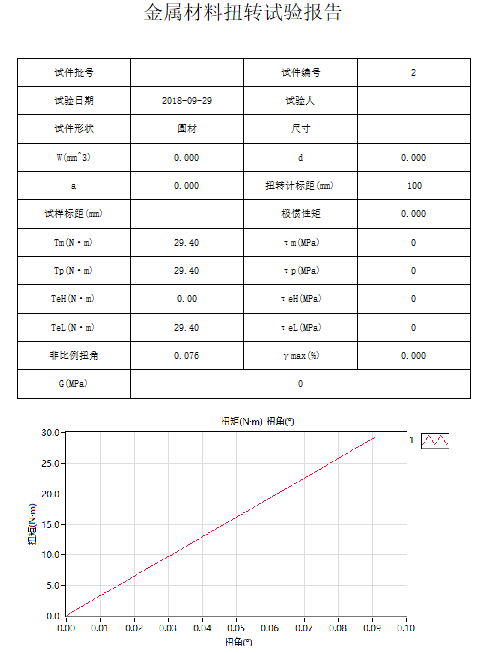

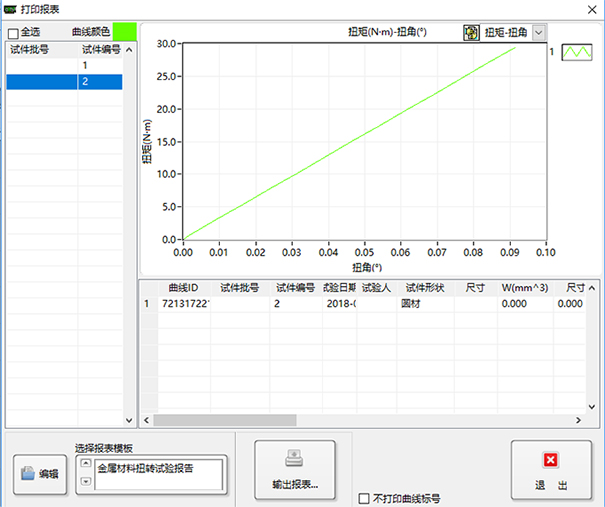

可编辑、生成、输出报表(word、excel格式)





6.2常规功能简介:

1) 本软件由动态通迅,速度控制,参数输入,数据处理,结果观察,记录查询,图表显示,图表打印,数据保存等功能模块组成。

2) 试验方式多样化,可以设置材料的扭矩,检测材料的扭转角度;也可以设置材料的扭角,检测扭矩整个试验过程自动化。

具体功能如下:

⑴自动清零:试验扭矩、角度、根据需要随时清零;
⑵自动换档:自动切换适当量程,以确保负荷的测量精度;
⑶自动校准:能自动实现试验力示值的准确度标定;

⑷采集到的信号自动处理、实时现实、自动存储,试验完毕后自动返回初始试验状态;

⑸破型判断:试样破断后自动返回试验初始状态;

⑹试验过程中各项数据、指标、曲线同步曲线;

⑺可选择内置的试验标准/方法,没有可自行编辑试验标准、试验方法;
⑻设定试验扭矩Τ,检测材料/零部件的扭角ω;设定扭角ω,检测材料/零部件的试验扭矩Τ;
⑼可以通过上下限设置自动判断试样是否合格,最多可以设置多个检测点(可以设定进回程检测);
⑽由传感器引起的变形量可以补偿。即传感器和整机刚度引起的变形量不影响角度的精度;
⑾具有过载自动停机、过电流、过电压保护功能。

七、质量保证及售后服务

设备质保期为一年,在质保期内,供货方对设备出现各类故障及时免费维修服务。对非人为造成的各类损坏,及时免费更换。质保期外设备在使用过程中发生故障,供货方及时到订货方服务,积极协助订货方完成维修任务
