规格型号：450C
数据指标：5.冲击速度: 5.24 m/S
立即免费获取：仪器报价方案与仪器PDF资料！
二．使用领域：
本机适用于机械冶金，航空航天，大专院校、科研院所等各领域用于测量金属材料的冲击韧性值和金属材料在动负荷下的抗冲击能力。
三、依据标准：
GB/T3038«摆锤式冲击试验机的检验»
GB/T229«金属夏比缺口冲击试验方法»
JJG145《摆锤式冲击试验机》
四．设备主要特点

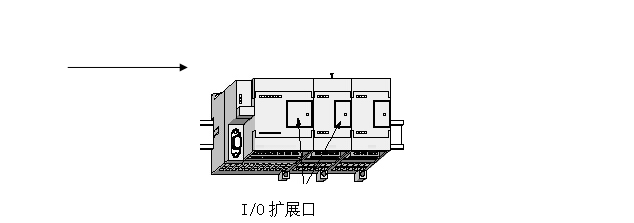

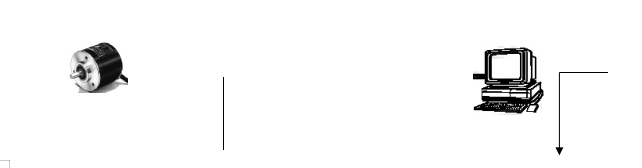

设备采用松下PLC作为下位机控制，品牌电脑作为上位机控制，上位机程序采用VB编程，RS232通讯方式，完成上下位机的数据交换和指令传送，充分利用PC机的强大功能进行数据处理，报表处理等。采用内米控高精度的旋转编码器来获取摆锤的实时位置，获得冲击吸收功。具有系统可靠、稳定，数据准确等特点。
1、微机控制冲击试验机由微机与工业用PLC可编程序控制器上下两级控制系统组成，上位机主要完成试验过程的全自动化控制、数据处理、数据管理，数据打印，下位机根据上位机的指令完成取摆、冲击、自动扬摆、再冲击多次试验的全过程。在冲击试样后PLC可编程序控制器可将采集到的冲击吸收功等试验数据通过RS-232接口传给微机，试验软件可将试验数据自动保存在数据库中，并可将试验报告导入到试验报告模板里（Excel形式），可随时查阅、打印输出试验报告。
2、控制原理先进。
2.1 本机采用日本松下公司生产的PLC可编程序控制器实现了做冲击试验时，取摆、冲击、自动扬摆、再冲击多次试验的全自动化控制，可进行数据处理、数据打印的功能。
2.2在冲击试样后能自动获得试验数据。采用松下PLC采集数据，控制摆锤动作，彻底避免单片机控制系统常有的干扰，保证采集到的每一个数据都是绝对正确，每一个动作都是控制精确。防止因为干扰造成的控制不准确而导致的不正确的动作对设备的伤害（特别是对牙嵌式离合器的伤害）。
2.3 该设备具有操作简便，可靠性高，抗干扰能力强，通用性、适应性、扩展性强，维护工作量小等优点，工作效率高。在连续做冲击试验的钢铁厂家、机械厂、科研机构高等院校更能体现其优越性。
2.4数据采集系统分辨率高。角度分辨率为0.1度，精度较度盘式摆锤高约10倍，这样就保证了测量精度。
3、主机架底座和立柱采用铸造加工，主机架的刚度大大提高，大大提高试验的稳定性；摆轴采用简支梁方式支承，轴承径向载荷分布合理，大大减小轴承摩擦带来的能量损失，空摆冲击吸收功小于0.3％； 采用单机标准减速电机提锤，将提锤系统的复杂程度大大降低，避免了以往减速环节的装配和使用出现的问题；挂摆装置采用弹簧缓冲，声音小， 挂把平稳。
4、摆锤方形摆体设计，采用3维软件设计分析，保证了打击中心准确，摆锤力矩精确，从根本上保证了检测数据的准确性。试验结果更准确。而且具有设备标定功能。
5、控制电路主要电气元件采用国外或中外合资知名企业生产，保证了设备的可靠性稳定性。
6、该设备不仅在控制电路设计了安全防护销保护装置，而且配备了全封闭式防护罩，彻底保护人身安全，使用起来更加安全可靠，而且外形美观大方。
7、设备整体采用高级汽车专用漆，配以精心设计的套色方案，整个设备外观高雅，与质量检测部门的整体良好的工作环境搭配协调。
1. 冲击能量： 450J 摆锤力矩 241.1544N.m
2. 冲击刀刃圆弧半径： 2～2.5mm；
3. 摆锤中心至冲击点(试验中心)距离: 750 mm
4. 摆锤预扬角: 150°
5. 冲击速度: 5.24 m/S
6. 试样支座跨距: 40 mm
7. 试样支座端部圆弧半径: 1-1.5 mm
10.试样支座支撑面倾角: 0°
11.冲击刀圆弧半径: 2-2.5 mm
12.冲击刀两斜面夹角: 30°
13.冲击刀刃厚度: 16 mm
14.刀刃： 国标
15.试样规格: 10×10×55 mm、10×7.5×55 mm 10×5×55 mm
16.计算机显示最小分辨值 0.1J
17.试验机重量: 约1500KG
18.试验机外形尺寸: 2300*600*1400 mm
19.电源: 三相四线制50HZ、380V、550W(主电机)
六、软件操作介绍：
软件在Windows下运行，用户界面与Windows风格一致的中文窗口系统。取摆、退销、冲击、放摆等试验操作均可以在计算机屏幕上以鼠标输入或点击的方式完成。
7.1软件的操作

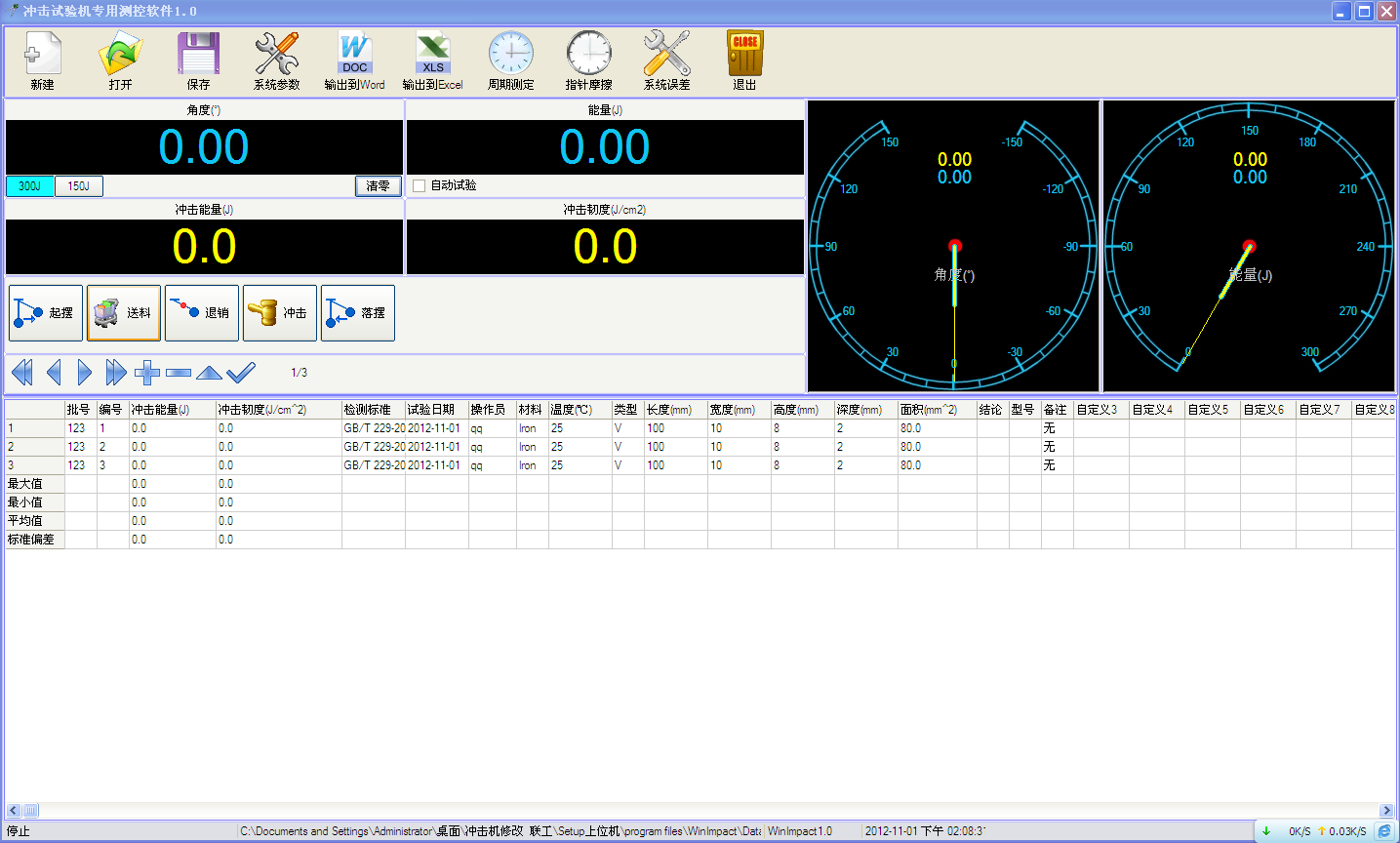

双击此软件的快捷方式后，将进入到如图-1所示
图-1
点击软件操作界面上的退出按钮即可退出本软件。
软件的功能菜单如下：有“新建文件”、“打开”、“保存”、“删除”、“结果分析”、“试验参数”、“退出”等功能。
7.2 “新建文件”按钮功能

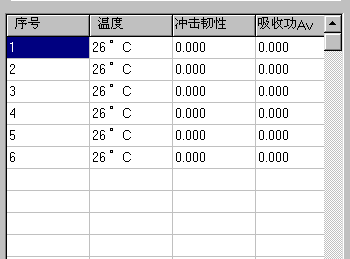

单击此按钮，图（2）所示的数据将被清除。
图-2
7.3 “打开”按钮功能

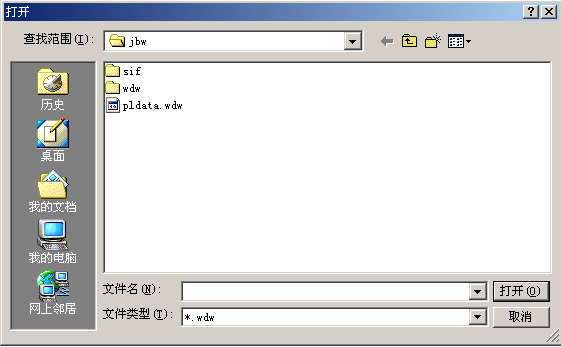

单击此按钮，将出现如图（3）所是的界面：
图-3
进入本目录下的wdw子文件夹并选择wdw为后缀的文件打开，即可进行以往实验数据的查询及处理。
7.4 “保存”按钮功能

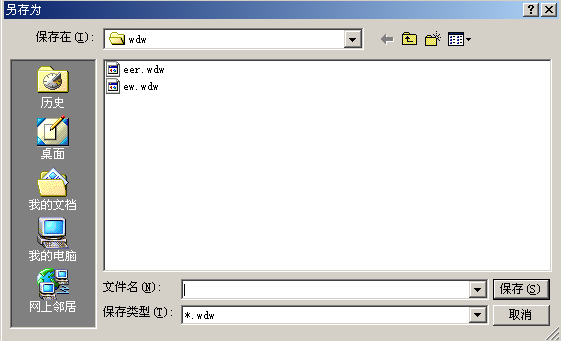

点击此按钮击可打开如图-4所示的保存界面
图-4
7.5 “删除”按钮功能

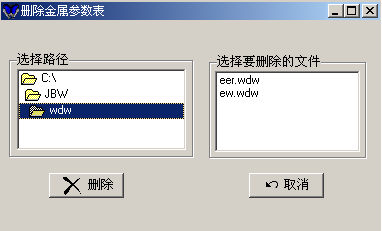

点击删除按钮进入删除对话框，如图-5所示，
图-5
在此，用户可进行文件的删除操作，在文件选择框中选择所要删除的文件，并点击删除即可。
7.6 “结果分析”按钮功能

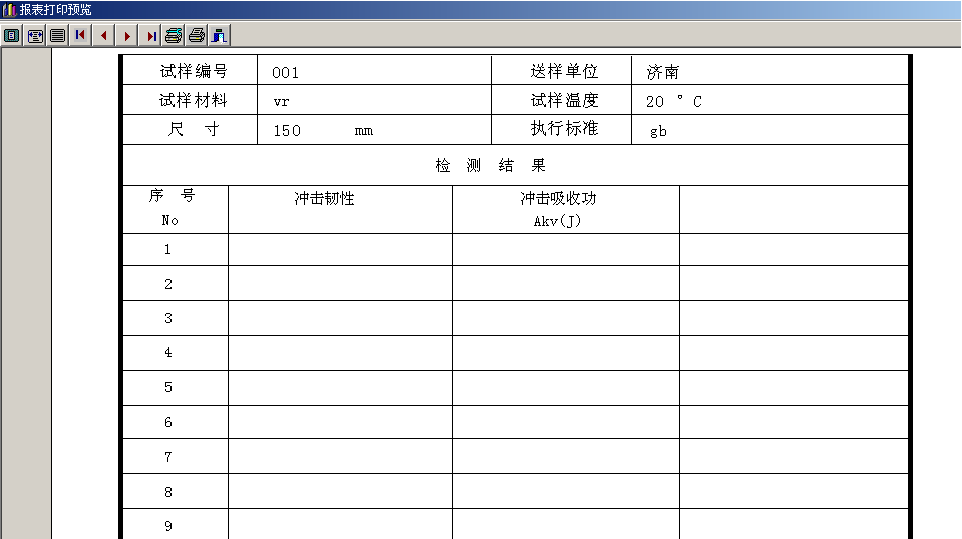

点击此按钮将显示如图-6的实验数据报告界面，
图-6
此界面将显示出本次试验的试样信息和试验结果，本界面还有打印功能。
7.7 “试样信息”按钮功能

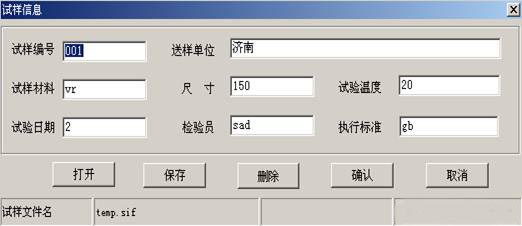

点击此按钮进入试样信息输入界面，如图-7所示，
图-7
7.8 “软件管理’’按钮功能
单击软件管理按钮出现如图8所示界面：
图-8
输入密码：可得到如图9所示界面：

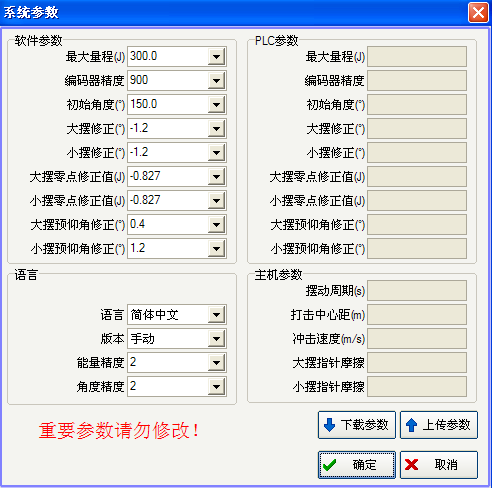

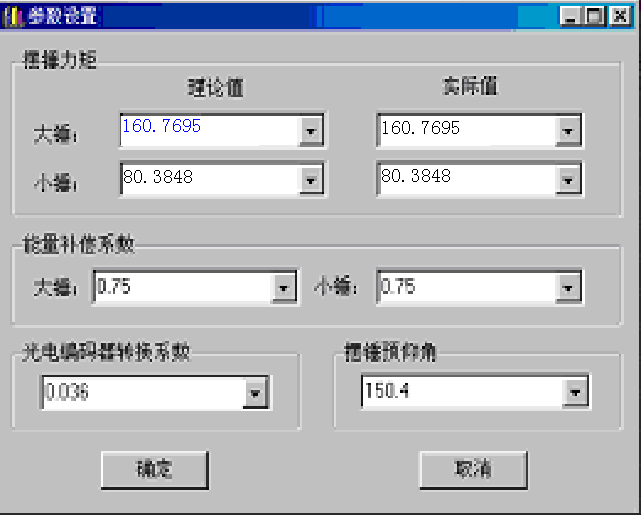

单击参数设置按钮出现如图（10）所示界面：
图-10
在其中输入需要设置的参数如图所示:一般参数在出厂前已经设定好,请不要随意修改.以免耽误您的正常使用。
7.9
功能按钮有：档位选择、清零、置位、取值、取摆、放摆、退销、冲击等
7.9.1
设备档位可选，系统运行时默认为300J档，呈蓝色显示，用户可通过鼠标点击进行选择。
图-12

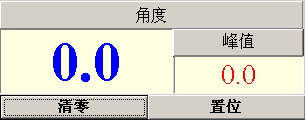

通过点击可进行角度的清零和置位操作。清零时角度显示“0.0”，置位时角度显示所置位值，同时势能显示值随角度值变化。

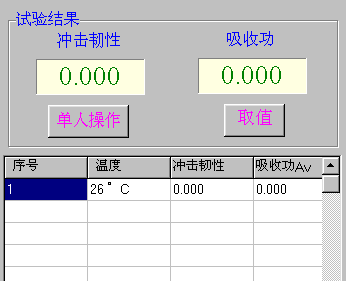

7.9.3.取值按钮（图-13）
图-13
此按钮可把本次实验结果数据取出显示在其下的数据表格中，冲击一个试样后取一次值。
图-14

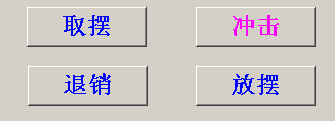

试验操作按钮共有取摆、冲击、退销、放摆等，可分别进行试验的取摆、冲击、退销、放摆、回收等操作过程。
七、设备标准配置：
1、主机 :1台
a) 专用测控软件（自主知识产权):1套
七、设备标准配置：
1、主机 :1台
a) 专用测控软件（自主知识产权）:1套
b) 联想品牌电脑:1套
c) A4喷墨打印机:1台
2、450J摆锤:1 套
3、跨距调整样板、试样对中块:各1套
4、全封闭安全防护罩:1套
5、六角扳手：规格，S=14。:1个
6、地角螺丝：规格，M16×200。: 4套
7、钳口（包括支架）：（ 已装在主机上）:1付
8、冲击刀刃:国标一个
八、技术资料
1、产品使用说明书: 一份
2、 产品合格证书:一份
3、产品校验证明书 : 一份
4、设备地基图（含电子版）: 一份
5、分析系统软件: 一套
6、装箱单 : 一份
九、质量保证
设备三包期为正式交货之日起一年。在三包期内，供货方对设备出现各类故障及时免费维修服务。对非人为造成的各类零件损坏，及时免费更换。保修期外设备在使用过程中发生故障，供货方及时到订货方服务，积极协助订货方完成维修任务。
