型号

PT-2071-60

PT-2071-90

PT-2071

-120

PT-2071

-160

PT-2071

-200

工作室尺寸W*D*H(cm)

60×50×50

90×60×60

120×100×60

160×100×60

200×100×60

外形尺寸W*D*H(cm)

178×95×130

208×105×135

238×125×145

278×145×145

318×145×145

温度范围

20℃～85℃

湿度范围

20～98%R.H

温度均匀度

±2℃

湿度均匀度

±3%R.H

温度波动度

±0.5℃

湿度波动度

 ±2%R.H

温度偏差

±1.0℃

湿度偏差

±2%R.H

温度分辨率

0.01℃

湿度分辨率

0.1%R.H

升温速率

RT→+85℃≤40 min

盐水喷雾试验室（NSS、ACSS、CASS、SWAAT)

(1) 试验室：35℃ or 50℃ ±2℃

(2) 饱和空气桶：47℃ or 63℃±1℃

(3) 沉降量：1～2ml (ml/ 80cm2/h) （16小时平均量）

(4) 喷雾压力：1.0㎏/㎝2 ± 0.5㎏/㎝2

(5) 盐水浓度：5%或浓度5%加0.26克氯化铜（CuCl2 2H2O）

(6) 酸碱值PH：中性试验6.5～7.2  酸性试验 3.0～3.3

(7) 试样板安装角度:15°～30°

 热风干燥试验(DRY)

(1) 温度：60℃ ±2℃

(2) 湿度：RH≦30%

湿度试验(SOAK)

(1) 温度：50 ℃±2℃

(2) 湿度：95%RH以上

试验箱结构

试验箱箱体

内外壳采用PP聚丙稀板，厚度10mm，防腐蚀，耐高温，高强度

加热系统

调和室：采用钛合金加热器，循环风机强力送风循环，P.I.D控制加热量从而达到温度平衡

试验室：采用钛合金发热管，空气直接加热方式，P.I.D控制加热量从而达到温度平衡

压力桶：采用钛合金发热管，水加热方式，压缩空气进入热水中，以气泡形式溢出，P.I.D控制加热量从而达到恒定温度及纯净的喷雾用气体。

湿度系统

采用水蒸气加湿方式，压缩机启动除湿，P.I.D控制加湿量达到所需要的湿度

空气循环系统

内置空气间、不锈钢循环风机，通过风门及散流器，风均匀的风道内吹出，将调和室中调和好的温度、湿度散发到测试空间，从而达到均匀的控制温湿度的目的

控制面板

液晶触摸式可编程控制器、电源开关、喷雾指示灯、运转指示灯、故障指示灯、RS-232通讯接口，USB,以太网

调和室

加湿器、除湿装置、加热器、循环风机、排水装置、供水装置、水位控制器、超温保护器、加湿管防干烧装置、循环风道、风门

配电控制柜

总电源断路器、控制器、配电板、散热风机、超温保护器

供水系统

自动/手动双重供水模式

压缩空气供气

系统

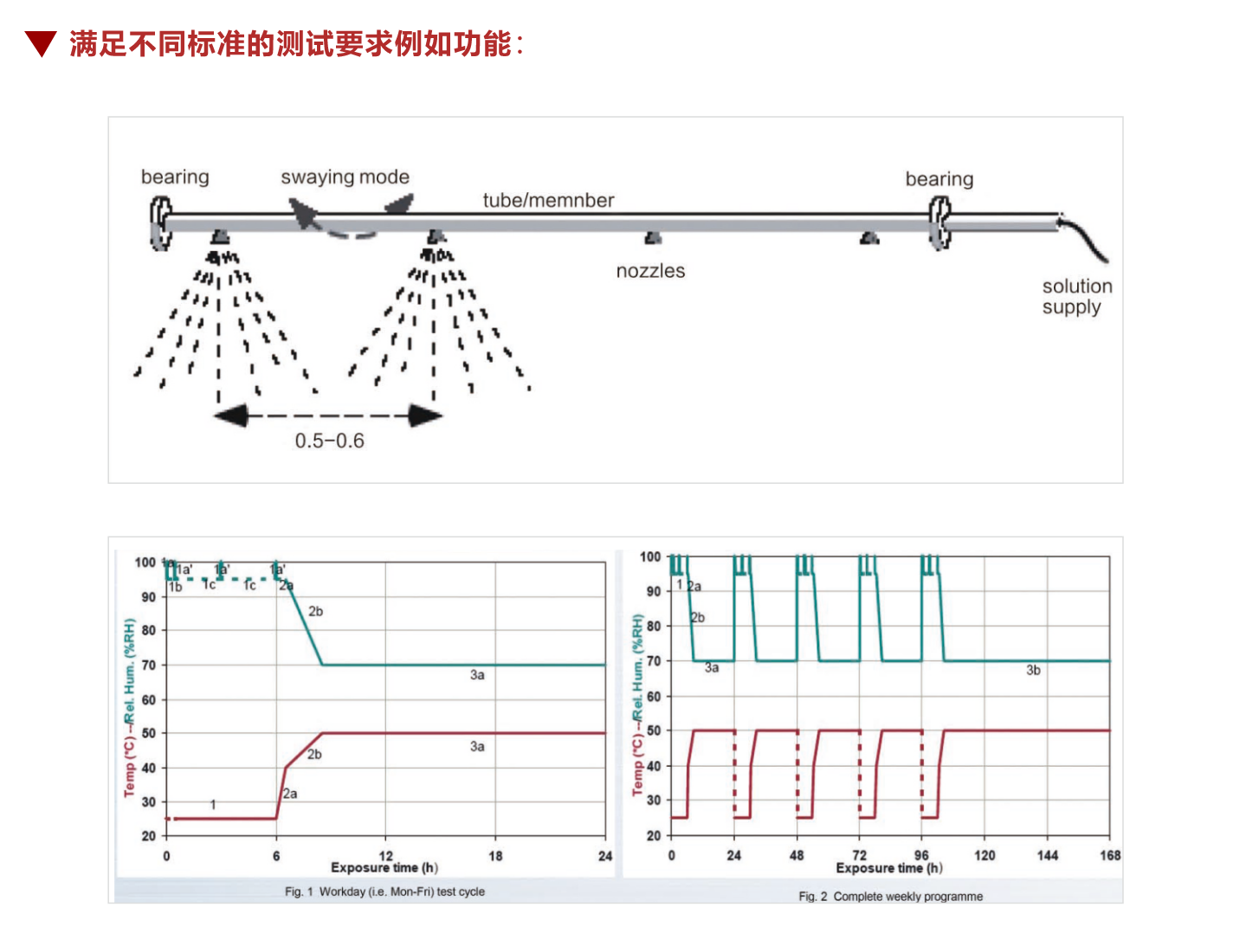

(1)供气控制：空气压缩机 → 初级油水分离器 → 储气罐 → 减压阀 → 总电磁阀  → 二级油水分离器 → 饱和器 → 调压阀  → 喷雾电磁阀 → 喷嘴

(2)喷雾压力调节：喷雾压力为0.07～0.17Mpa，分两段式调整第一次将压缩空气调整为0.2～0.3MPa；第二次调整为0.07～0.17Mpa喷雾压力以使经喷咀喷出的喷雾压力在规定的范围之内

喷雾系统

按程序设置自动喷雾、除雾

控制系统

液晶显示触摸屏控制器

温度传感器

铂金电阻.PT100Ω

制冷及除湿系统

(1) 制冷除湿方式：为了保证试验室降温速率和最低温度的要求，本试验室采用一套特殊设计制冷系统，热量交换通过蒸发器实现，除湿采用水蒸气遇冷结露方式保证试验室湿度

(2) 冷凝器：风冷式冷凝器

(3) 蒸发器：翅片管式换热器

(4) 节流装置：热力膨胀阀、毛细管

(5) 制冷剂：采用臭氧耗损指数为0的环保制冷剂R404a

(6) 干燥过滤器：进口干燥过滤器对冷媒及杂质进行干燥

(7) 油分离器：进口油分离器对制冷压缩机润滑系统保护

(8) 其它：压缩机超压低压超载保护

电源电压

AC380V±10％ 50Hz

配置

产品合格证、使用说明书、保修卡；湿球纱布1片；氯化钠2瓶；PH试纸1包；供气管1条；排气管接头1条；量桶1只；量杯1只；物料放置V型槽及物棒；连接数据线1条
