Apollo系列活动桥式三坐标测量机

高精度

通用性强

测量范围广

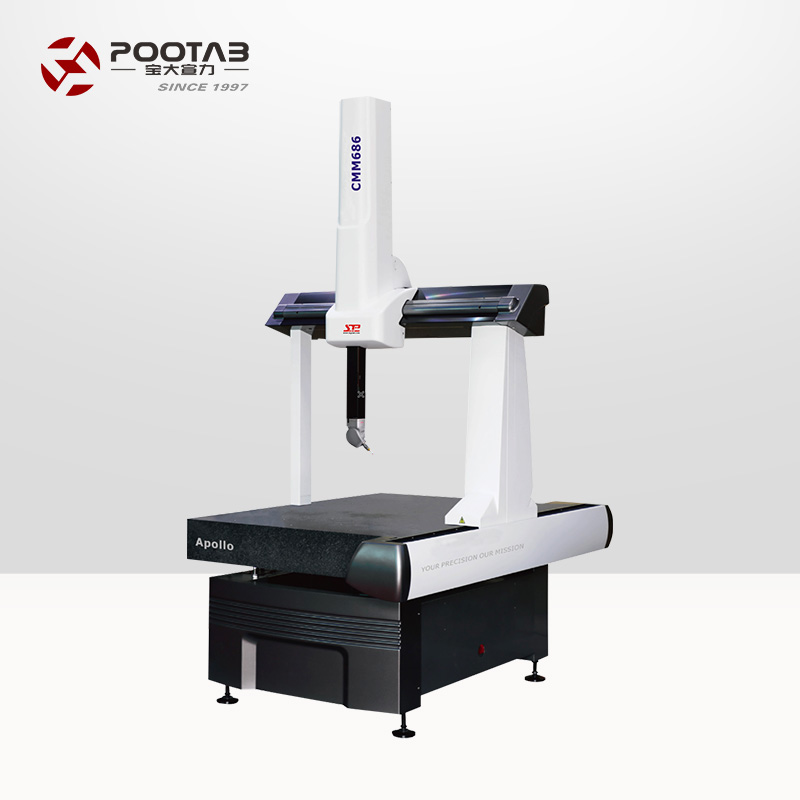

规格型号：Apollo 686

数据指标：MPEE≤2.8+L/300、MPEE≤3.2+L/300、MPEE≤3.3+L/300

产品介绍

Apollo是一款高竞争力的全自动三坐标测量机。配置功能强大的Rational-DMIS测量软件，直观、智能、高效，拥有丰富的测量模块，可编辑性强，兼容性强，充分满足个性化的测量需求。
被广泛应用于：汽车零部件行业、注塑和模具行业、3C电子行业、切削和刀具行业、精密加工行业等多种工业计量应用，包括产品检验和夹具检验。

立即免费获取：仪器报价方案与仪器PDF资料！

点击查看价格

广东区域陈经理： 133-8017-9358

产品细节

产品详情

产品介绍

产品特点

应用领域

产品参数

产品特点：

● 气动平衡：Z轴采用可调气动平衡，运动平稳，自动制动，保证安全。

● 工作台：厚重稳固的整体花岗石工作台减少了振动带来的影响。

● 结构：活动桥式结构，提供了更开敞的测量空间。

● 导轨：一体式燕尾形导轨，提高了整机的运行精度。

● 精密三角梁设计：提高机器的刚性和降低横梁重心，提高机器的精度和重复性。

● 全铝框架设计：能够在温度变化时各部分的变形一致，便于进行补偿。

● 驱动电机远程放置：减少移动质量，提高速度，避免电机发热对机器性能的影响。

模块丰富的计量软件：Rational-DMIS

获得ANSI、ISO、GB、PTB标准认证，完全支持国际流行的I++控制协议。友好简洁的软件界面、

独特的拖拉式快速操作、与CAD数据的无缝连接、从测量到输出报告100%图形可视化，给企业

提供完整的测量解决方案。Rational DMIS 软件集成了CAD模块、薄壁件模块、扫描模块，可满

足客户日益增长的测量需求。

Rational DMIS 的特色包括：

● 100% DMIS内核；可实现DMIS程序的导入/导出；

● 与CAD数据无缝连接；

● 支持IGES，STEP，DXF，STL，XYZ等格式；

● 支持输出Q-DAS，DML等格式数据；

● 支持CATIA，UG，PRO-E，Solidworks，Parasolid直读接口；

● 智能检测：检测路径实时仿真，自动优化检测路径；

● 完整、快速的公差计算：符合GB、ISO、Y14.5、ANSI、DIN、AGMA多种标准；

● 丰富多样的报告输出；支持HTML、 Excel、 PDF、OUT、TXT格式。

Apollo 564 /686 /8xx6性能指标

型号	最大允许误差 MPE(μm)，L(mm)， (ISO10360-2)						三维最大速度 (mm/s)	三维最大加速度 (mm/s² )
	HH-MI		HP-TMe		HP-THDe
	MPEE	MPEP	MPEE	MPEP	MPEE	MPEP
Apollo 564	2.8+L/300	3.1	2.6+L/300	2.9	2.4+L/300	2.7	520	1730
Apollo 686	2.8+L/300	3.1	2.6+L/300	2.9	2.4+L/300	2.7	520	1730
Apollo 8106	3.0+L/300	3.2	2.8+L/300	3.0	2.6+L/300	2.8	520	1470
Apollo 8126	3.0+L/300	3.2	2.8+L/300	3.0	2.6+L/300	2.8	520	1470
Apollo 8156	3.0+L/300	3.2	2.8+L/300	3.0	2.6+L/300	2.8	520	1470

性能测试时的测头配置：

HH-MI：探针长度 21mm，针尖直径 4mm；

HP-TMe/HP-THDe：标准测力，探针长10mm，针尖直径4mm。

性能指标在以下条件下有效：

标准环境温度：18 - 22°C

环境温度变化：1°C/h - 2°C/24h

温度梯度：1°C/m

相对湿度：25% - 75%

尺寸、行程范围、重量

型号	行程范围(mm)			外形尺寸(mm)			测量空间(mm)			被测工件最大重量(Kg)	机器重量 (Kg)
型号	X	Y	Z	Lx	Ly	Lz	Dx	Dz	Dz1	被测工件最大重量(Kg)	机器重量 (Kg)
Apollo 564	500	600	400	1055	1535	2247	634	114	594	300	590
Apollo 686	600	800	600	1150	1735	2630	734	114	794	300	730
Apollo 8106	800	1000	600	1350	1935	2640	934	114	794	500	1074
Apollo 8126	800	1200	600	1350	2135	2640	934	114	794	500	1196
Apollo 8156	800	1500	600	1350	2435	2640	934	114	794	500	1379

Apollo 10xx8性能指标

型号	最大允许误差 MPE(μm)，L(mm)， (ISO10360-2)						三维最大速度 (mm/s)	三维最大加速度 (mm/s² )
	HH-MI		HP-TMe		HP-THDe
	MPEE	MPEP	MPEE	MPEP	MPEE	MPEP
Apollo 10128	3.2+L/300	3.4	3.0+L/300	3.2	2.8+L/300	3.0	520	1470
Apollo 10158	3.2+L/300	3.4	3.0+L/300	3.2	2.8+L/300	3.0	520	1470
Apollo 10218	3.2+L/300	3.4	3.0+L/300	3.2	2.8+L/300	3.0	520	1470
Apollo 10308	3.2+L/300	3.4	3.0+L/300	3.2	2.8+L/300	3.0	520	1470

性能测试时的测头配置：

HH-MI：探针长度 21mm，针尖直径 4mm；

HP-TMe/HP-THDe：标准测力，探针长10mm，针尖直径4mm。

性能指标在以下条件下有效：

标准环境温度：18 - 22°C；

环境温度变化：1°C/h - 2°C/24h；

温度梯度：1°C/m；

相对湿度：25% - 75%

尺寸、行程范围、重量

型号	行程范围(mm)			外形尺寸(mm)			测量空间(mm)			被测工件最大重量(Kg)	机器重量 (Kg)
型号	X	Y	Z	Lx	Ly	Lz	Dx	Dz	Dz1	被测工件最大重量(Kg)	机器重量 (Kg)

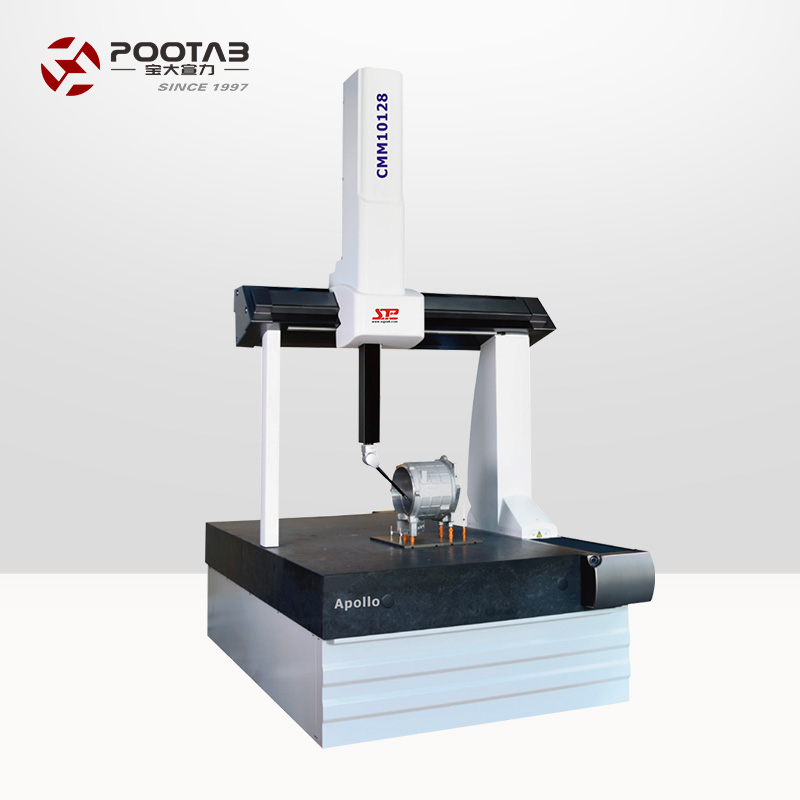

Apollo 10128	1000	1200	800	1615	2220	2940	1130	118	940	1300	1785
Apollo 10158	1000	1500	800	1615	2520	2940	1130	118	940	1500	2090
Apollo 10218	1000	2100	800	1615	3120	2950	1130	118	940	1800	2625
Apollo 10308	1000	2980	800	1615	4020	3010	1130	118	940	2000	4400

Apollo 12xx10 /15xx10/15xx12性能指标

型号	最大允许误差 MPE(μm)，L(mm)， (ISO10360-2)				三维最大速度 (mm/s)	三维最大加速度 (mm/s² )
	HH-MI		HP-TMe
	MPEE	MPEP	MPEE	MPEP
Apollo 121510	3.3+L/300	3.8	3.1+L/300	3.6	433	1040
Apollo 122210	3.3+L/300	3.8	3.1+L/300	3.6	433	1040
Apollo 123010	3.3+L/300	3.8	3.1+L/300	3.6	433	1040
Apollo 152210	3.8+L/300	4.3	3.6+L/300	4.1	433	1040
Apollo 153010	3.8+L/300	4.3	3.6+L/300	4.1	433	1040
Apollo 152212	4.3+L/300	4.8	4.1+L/300	4.6	433	1040
Apollo 153012	4.3+L/300	4.8	4.1+L/300	4.6	433	1040

性能测试时的测头配置：

HH-MI：探针长度 21mm，针尖直径 4mm；

HP-TMe/HP-THDe：标准测力，探针长10mm，针尖直径4mm。

性能指标在以下条件下有效：

标准环境温度：18 - 22°C；

环境温度变化：1°C/h - 2°C/24h；

温度梯度：1°C/m；

相对湿度：25% - 75%

尺寸、行程范围、重量

型号	行程范围(mm)			外形尺寸(mm)			测量空间(mm)			被测工件最大重量(Kg)	机器重量 (Kg)
型号	X	Y	Z	Lx	Ly	Lz	Dx	Dz	Dz1	被测工件最大重量(Kg)	机器重量 (Kg)
Apollo 121510	1200	1500	1000	1840	2895	3360	1339	150	1173	1800	3792
Apollo 122210	1200	2200	1000	1840	3595	3410	1339	150	1173	2250	5696
Apollo 123010	1200	3000	1000	1840	4395	3440	1339	150	1173	2250	7637
Apollo 152210	1500	2200	1000	2140	3595	3410	1639	150	1173	2250	6730
Apollo 153010	1500	3000	1000	2140	4395	3440	1639	150	1173	2250	9046
Apollo 152212	1500	2200	1200	2140	3595	3810	1639	150	1373	2250	6760
Apollo 153012	1500	3000	1200	2140	4395	3840	1639	150	1373	2250	9076
