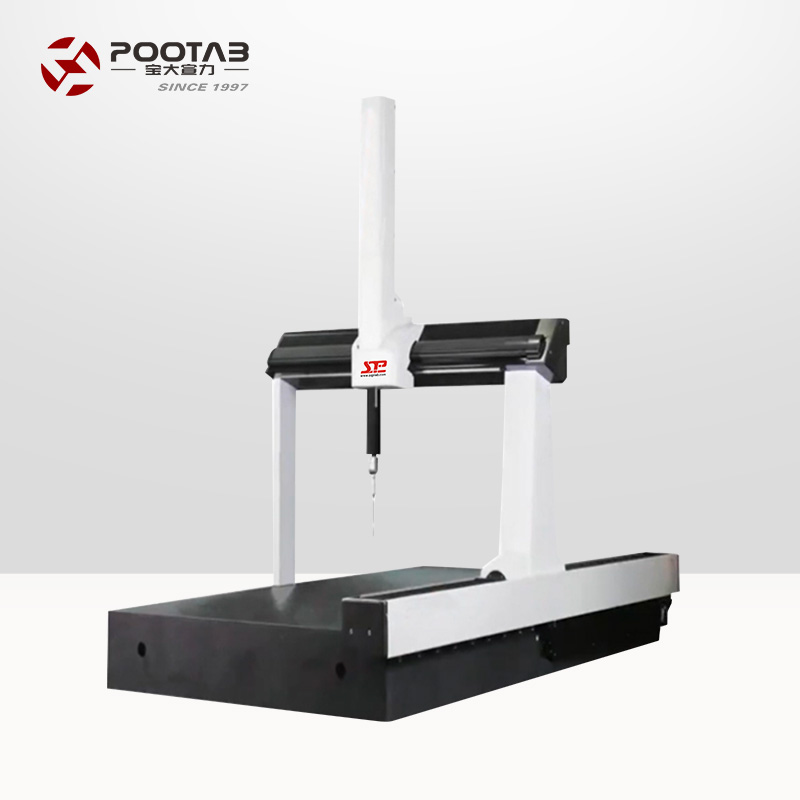

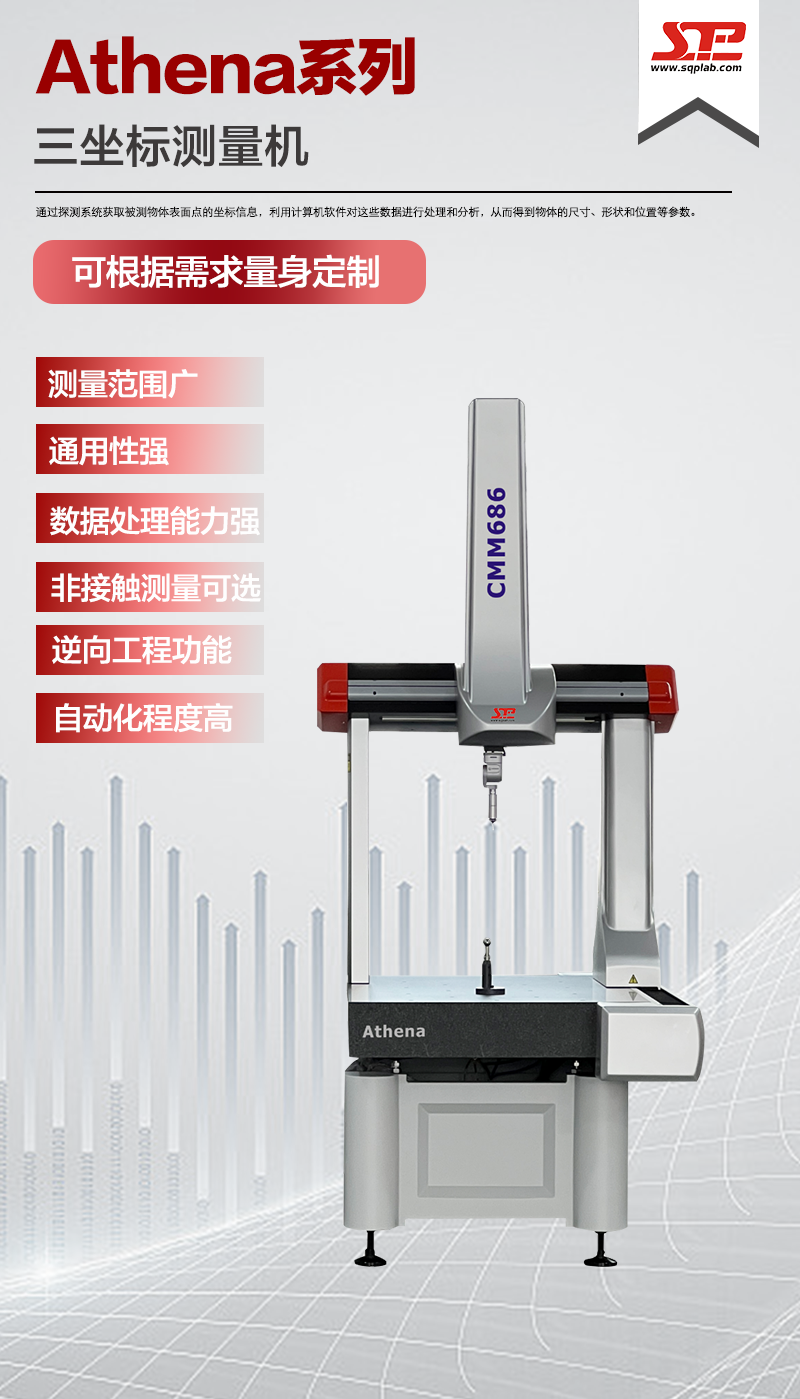

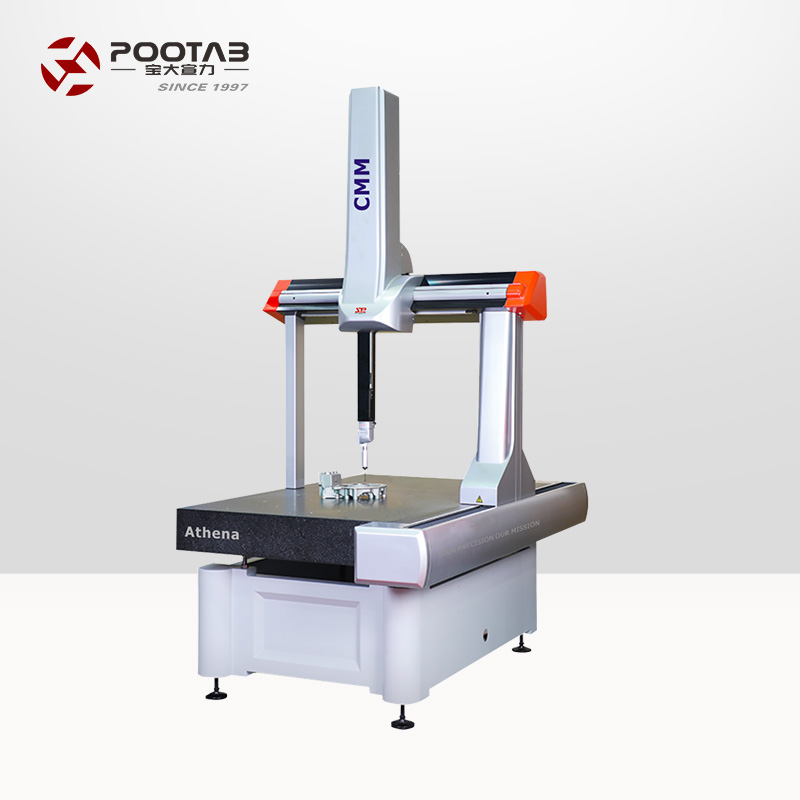

Athena系列三坐标测量机

结构稳定

性能优化

提高效率

规格型号：Athena系列

数据指标：MPEE≤2.3+L/300、MPEE≤2.6+L/300、MPEE≤2.9+L/300

产品介绍

Athena主机采用全铝结构，同时，在设计过程中运用了广泛的计算机辅助设计中的有限元分析原理和模块化设计原理，使得整机系统具备了改善的抗温变能力和抗形变/扭摆能力，提高了整机空间结构的稳定性，降低了结构微形变、振动以及温度梯度变化对测量性能的影响。闭环式分布空气轴承设计优化了测量机各轴的机械运动, 因此，整机系统在测量过程中表现出极高的重复性和系统长期的稳定性。

立即免费获取：仪器报价方案与仪器PDF资料！

点击查看价格

广东区域陈经理： 133-8017-9358

产品细节

产品详情

产品介绍

产品特点

应用领域

产品参数

　　产品特点：

　　1. X向横梁采用高刚性精密三角梁技术，通过减轻运动负荷从而提高了整机的性能，

　　是保证稳定性和刚性的最佳结构设计。

　　2. 三轴均采用同步带驱动，结构紧凑、不打滑、速度快、噪音低、易维护。

　　3.Z轴采用可调气动平衡，运动平稳；并可在紧急情况下自动制动，保证安全。

　　4. 电机远程放置减少了移动质量，提高了速度，也避免了电机发热对机器性能的影响。

　　5.配备专用扫描控制系统，配合扫描测头，可实现快速连续扫描。

　　6. 配备坐标测量软件（RationalDMIS），可满足任何通用车间检测需要。

　　7.可提供专业的一体化设计方案（包括地基、减振、空调间、上下料等）

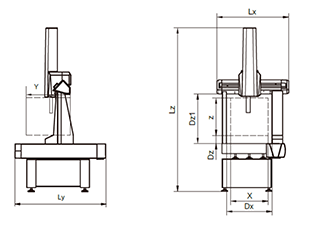

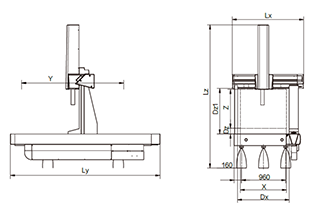

结构图：

截屏2025-03-24 16.11.27.png 截屏2025-03-24 16.11.36.png

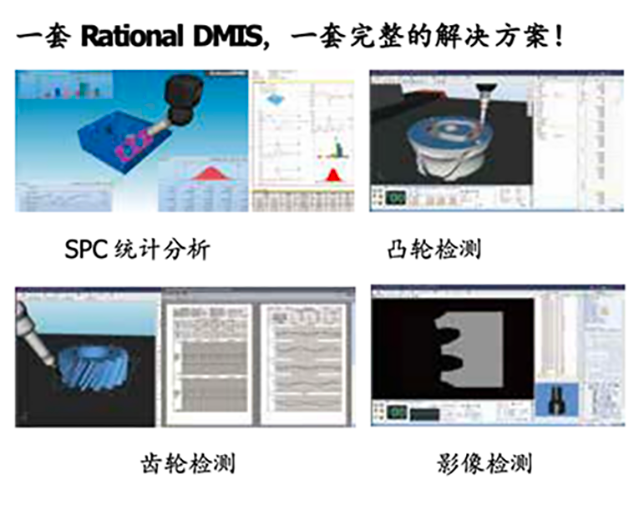

　　RationalDMIS2测量软件：

　　获得ANSI、ISO、GB、PTB标准认证，始终与先进标准、先进设计理念同步，完全支持

　　国际流行的I++控制协议。友好简洁的软件界面、独特的拖拉式快速操作、与CAD数据

　　的无缝连接、从测量到输出报告100%图形可视化，给企业提供完整的测量解决方案。

　　Rational DMIS 软件集成了CAD模块、薄壁件模块、扫描模块，可满足客户日益增长的

　　测量需求。

　　Rational DMIS特点介绍：

　　● 支持IGES、STEP、DXF、STL、XYZ等格式；

　　● 支持CATIA、UG、PRO-E、Solidworks、Parasolid直读接口；

　　● 智能检测：检测路径实时仿真，自动优化检测路径；

　　● 完整、快速的公差计算：符合GB、ISO、Y14.5、ANSI、DIN、AGMA多种标准；

　　● 丰富多样的报告输出；支持HTML、 Excel、 PDF、OUT、TXT格式；

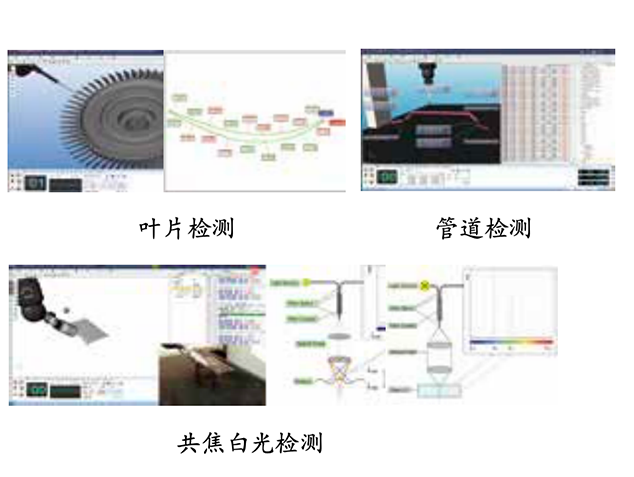

　　● 丰富的专用模块：SPC统计分析、CCD复合影像、线激光扫描、叶片分析、圆柱渐

　　开线齿轮分析、凸轮分析、网络编程、网络报告;

　　● 核心算法经过通过德国标准局（PTB）认证。

截屏2025-03-24 16.12.17.png

截屏2025-03-24 16.12.27.png

型号	最大允许误差 MPE(μm)，L(mm)， (ISO10360-2)							三维最大速度 (mm/s)	三维最大加速度 (mm/s² )
	HP-TMe		HP-THDe		HP-S-X1
	MPEE	MPEP	MPEE	MPEP	MPEE	MPEP	MPETHP/T
Athena 564	2.3+L/300	2.5	2.1+L/300	2.3	1.9+L/300	2.1	3.0/68	520	1730
Athena 686	2.3+L/300	2.5	2.1+L/300	2.3	1.9+L/300	2.1	3.0/68	520	1730
Athena 8106	2.4+L/300	2.6	2.2+L/300	2.5	2.0+L/300	2.2	3.5/68	520	1730
Athena 8126	2.4+L/300	2.6	2.2+L/300	2.5	2.0+L/300	2.2	3.5/68	520	1730
Athena 8156	2.4+L/300	2.6	2.2+L/300	2.5	2.0+L/300	2.2	3.5/68	520	1730
Athena 10128	2.6+L/300	2.8	2.4+L/300	2.7	2.3+L/300	2.5	4.0/68	520	1730
Athena 10158	2.6+L/300	2.8	2.4+L/300	2.7	2.3+L/300	2.5	4.0/68	520	1730
Athena 10218	2.6+L/300	2.8	2.4+L/300	2.7	2.3+L/300	2.5	4.0/68	520	1730
Athena 10308	2.6+L/300	2.8	2.4+L/300	2.7	2.3+L/300	2.5	4.0/68	520	1730
Athena 121510	2.9+L/300	3.4	2.7+L/300	3.3	2.6+L/300	3.1	5.0/68	433	1040
Athena 122210	2.9+L/300	3.4	2.7+L/300	3.3	2.6+L/300	3.1	5.0/68	433	1040
Athena 123010	2.9+L/300	3.4	2.7+L/300	3.3	2.6+L/300	3.1	5.0/68	433	1040
Athena 152210	3.4+L/300	3.9	3.2+L/300	3.8	3.1+L/300	3.6	5.2/68	433	1040
Athena 153010	3.4+L/300	3.9	3.2+L/300	3.8	3.1+L/300	3.6	5.2/68	433	1040
Athena 152212	3.9+L/300	4.4	3.7+L/300	4.3	3.6+L/300	4.1	5.2/68	433	1040
Athena 153012	3.9+L/300	4.4	3.7+L/300	4.3	3.6+L/300	4.1	5.2/68	433	1040

型号	行程范围(mm)			外形尺寸(mm)			测量空间(mm)			被测工件最大重量(Kg)	机器重量 (Kg)
型号	X	Y	Z	Lx	Ly	Lz	Dx	Dz	Dz1	被测工件最大重量(Kg)	机器重量 (Kg)
Athena 564	500	600	400	1055	1535	2247	634	114	594	300	590
Athena 686	600	800	600	1150	1735	2630	734	114	794	300	730
Athena 8106	800	1000	600	1350	1935	2640	934	114	794	500	1074
Athena 8126	800	1200	600	1350	2135	2640	934	114	794	500	1196
Athena 8156	800	1500	600	1350	2435	2640	934	114	794	500	1379
Athena 10128	1000	1200	800	1615	2220	2940	1130	118	940	1300	1785
Athena 10158	1000	1500	800	1615	2520	2940	1130	118	940	1500	2090
Athena 10218	1000	2100	800	1615	3120	2950	1130	118	940	1800	2625
Athena 10308	1000	2980	800	1615	4020	3010	1130	118	940	2000	4400
Athena 121510	1200	1500	1000	1840	2895	3360	1339	150	1173	1800	3792
Athena 122210	1200	2200	1000	1840	3595	3410	1339	150	1173	2250	5696
Athena 123010	1200	3000	1000	1840	4395	3440	1339	150	1173	2250	7637
Athena 152210	1500	2200	1000	2140	3595	3410	1639	150	1173	2250	6730
Athena 153010	1500	3000	1000	2140	4395	3440	1639	150	1173	2250	9046
Athena 152212	1500	2200	1200	2140	3595	3810	1639	150	1373	2250	6760
Athena 153012	1500	3000	1200	2140	4395	3840	1639	150	1373	2250	9076
