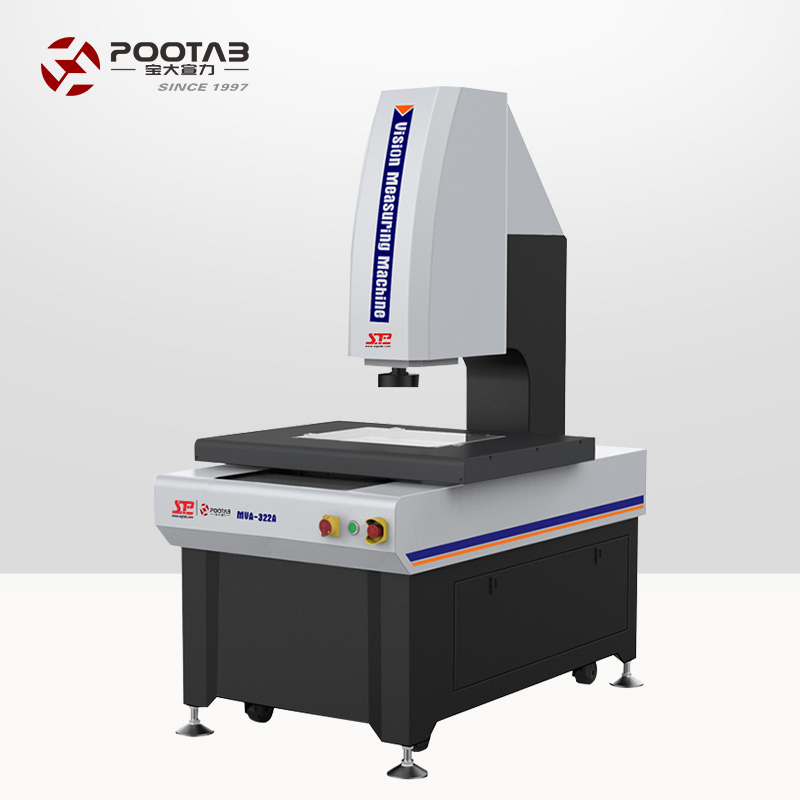

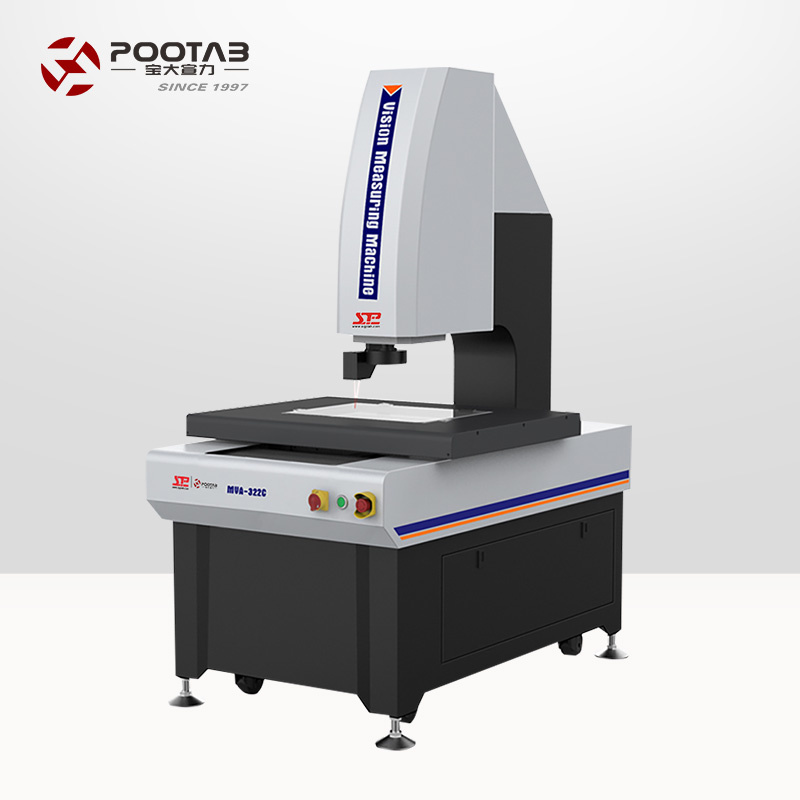

规格型号：MVA-322A，MVA-322B，MVA-322C，MVA-322D
数据指标：E1xy精度≤1.8+L/200
立即免费获取：仪器报价方案与仪器PDF资料！
● XYZ三轴CNC全自动精密控制，精准定位；
● 采用印度大理石基座和立柱，稳定性好；
● 精密直线导轨，研磨级滚珠丝杆和交流伺服电机等，确保运动系统精度和稳定性；
● 0.1μm高精度光栅尺，确保系统的定位精度和测量精度；
● 高分辨率数字相机，满足清晰观察和精确测量的需求；
● 8.3X高清晰光学镜头，精确变倍，一次像素校正即可；
● 程控式5环8区LED表面光源和平行LED轮廓光源系统，智能实现256级亮度调节；
● iMeasuring系列全自动影像测量软件，功能强大，操作简单。
|

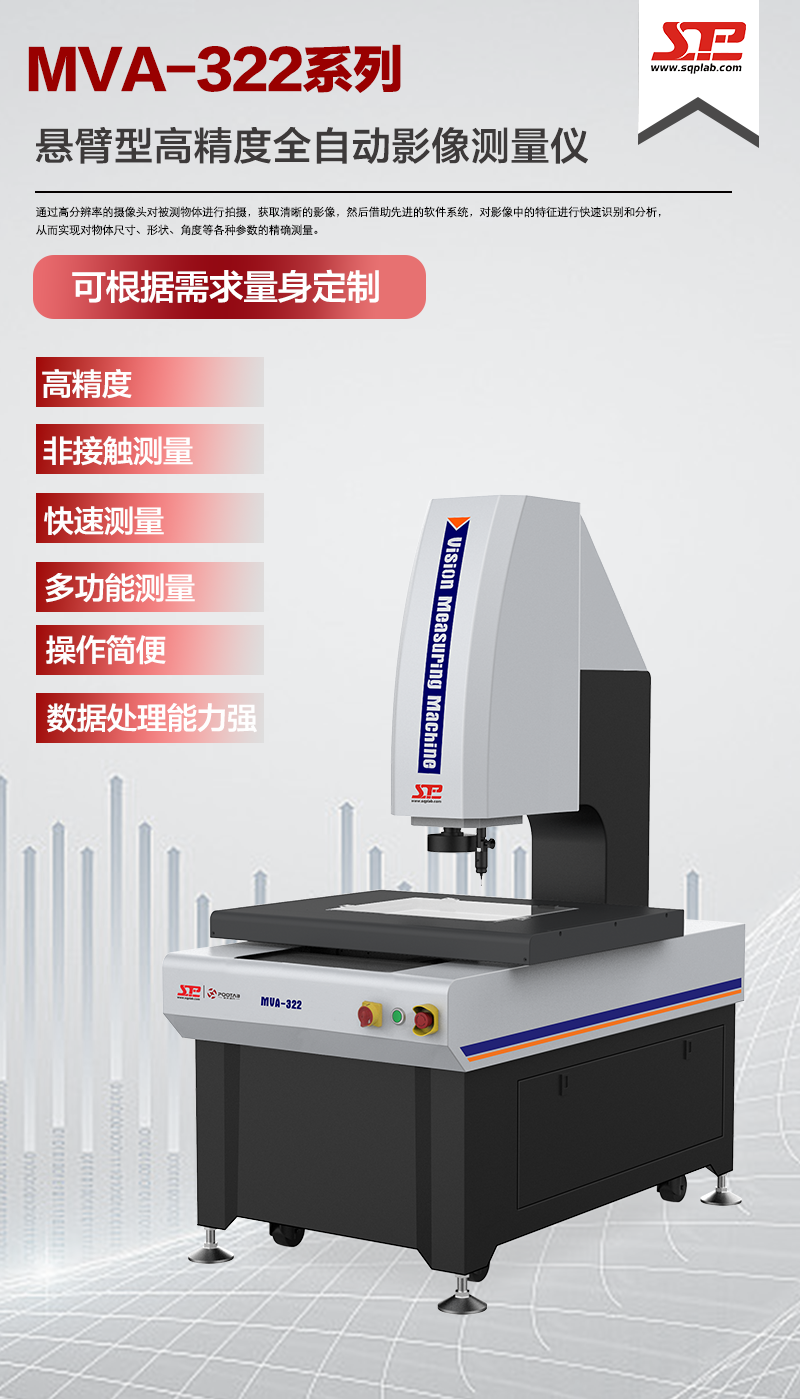

悬臂型全自动影像测量仪MVA-322系列 | ||||||||||||||
|
产品名称 |
2.5D 全自动影像测量仪 |
3D 全自动影像测量仪 |
2.5D 全自动影像测量仪 |
3D 全自动影像测量仪 | ||||||||||
|
产品型号 |
MVA-322A |
MVA-322B |
MVA-322C |
MVA-322D | ||||||||||
|
产品货号 |
522-180G |
522-280G |
522-380G |
522-480G | ||||||||||
|
产品类型 |
非接触光学测量 |
非接触光学测量 接触式探针测量 |
非接触光学测量 非接触激光测量 |
非接触光学测量 接触式探针测量 非接触激光测量 | ||||||||||
|
X/Y轴行程 |
(300*200)mm | |||||||||||||
|
Z轴行程 |
高精度直线导轨，有效行程200mm | |||||||||||||
|
X/Y/Z3轴光栅尺（mm） |
开放式光栅尺，分辨率：0.1um | |||||||||||||
|
导向方式 |
精密直线导轨，双轨双滑块导向 | |||||||||||||
|
操作方式 |
遥控手柄，鼠标操作，编程自动检测 | |||||||||||||
|
测量精度* |
XY轴：≤1.8+L/200(um) | |||||||||||||
|
Z轴：≤4.0+L/200(um) | ||||||||||||||
|
重复性 |
2um | |||||||||||||
|
视频系统** |
160万1/2.9”高分辨率数字相机 | |||||||||||||
|
8.3X自动变倍同轴光镜头 | ||||||||||||||
|
光学放大倍数：0.6X-5X，视频放大倍率：20X~170X（21.5”显示器） | ||||||||||||||
|
视野大小(mm) （对角*水平*垂直） |
镜头倍率 |
0.6X |
1X |
1.5X |
2X |
2.5X |
3X |
3.5X |
4X |
4.5X |
5X | |||
|
1/2.9"CCD |
10.35x8.28x6.21 |
6.21x4.97x3.73 |
4.14x3.31x2.48 |
3.11x2.48x1.86 |
2.48x1.99x1.49 |
2.07x1.66x1.24 |
1.77x1.42x1.06 |
1.55x1.24x0.93 |
1.38x1.10x0.83 |
1.24x0.99x0.75 | ||||
|
光源 |
轮廓光 |
LED平行轮廓光源 | ||||||||||||
|
表面光 |
5环8区0~255级连续可调 | |||||||||||||
|
软件系统 |
iMeasuring 软件 | |||||||||||||
|
机台承载 |
25Kg~50Kg | |||||||||||||
|
工作环境 |
温度20℃±2℃，温度变化<1℃/Hr；湿度30%~80%RH；震动<0.02g's，≤15Hz | |||||||||||||
|
电源 |
220V/50Hz/10A | |||||||||||||
|
外形尺寸 |
(1146*720*1664)mm | |||||||||||||
|
包装尺寸 |
(1290*970*1920)mm | |||||||||||||
|
重量 |
380Kg | |||||||||||||
备注：
nL表示测量长度，以毫米为单位，Z轴的机械精度，聚焦精度与工件表面有很大的关系。
n**放大倍率为近似值，具体与显示器的尺寸和分辨率相关。
n客户可根据需求选配附加镜。
