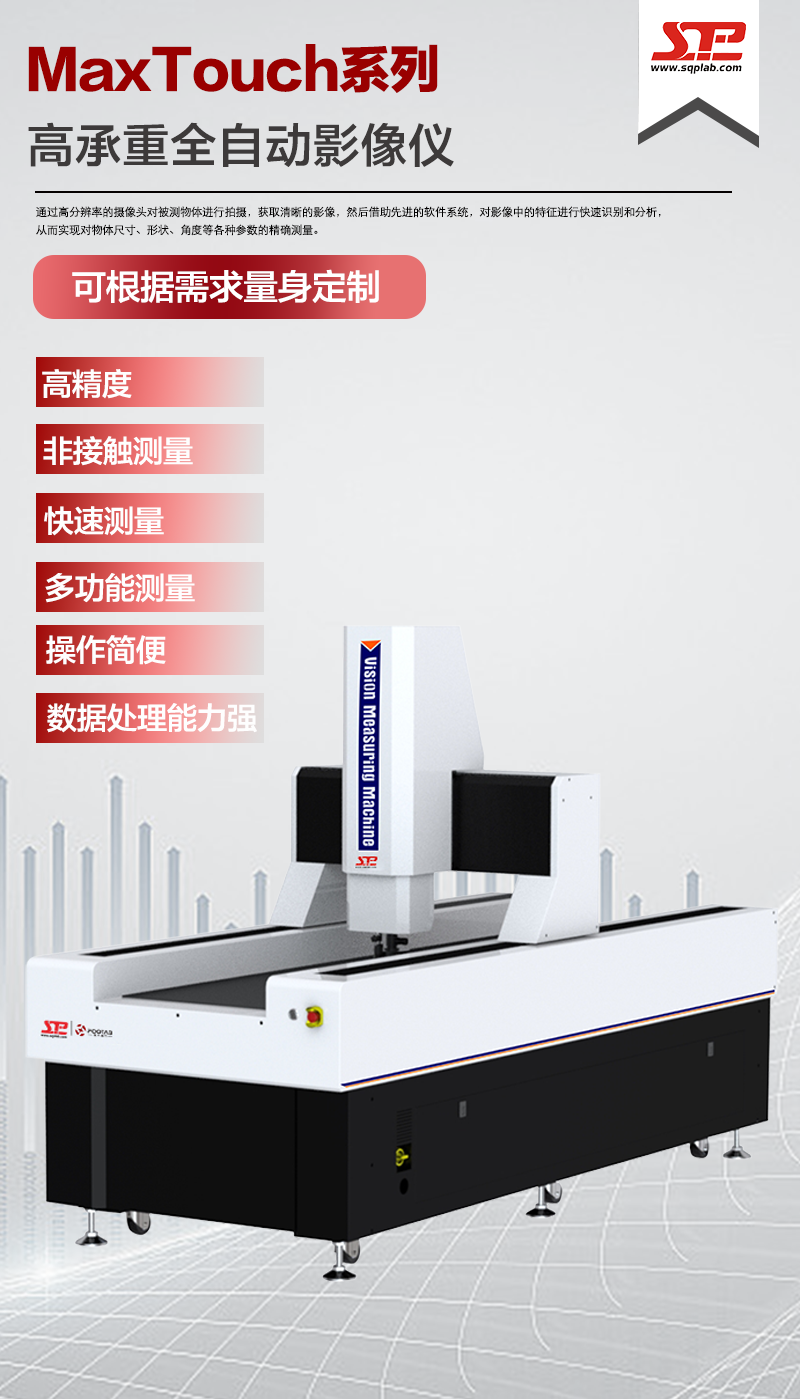

MaxTouch系列高承重全自动影像仪

高精度

高稳定

大尺寸

规格型号：MaxTouch553，MaxTouch1653，MaxTouch10103

数据指标：E1xy精度≤3.0+L/200

产品介绍

影像测量仪，又名光学测量仪与非接触式测量仪、二次元测量仪、2.5次元测量仪，伴随现代工业高精度、微制造产业的升级，非接触方式成为大势所趋。突破传统，采用非接触式光学影像测量方式进行快速精密的几何尺寸和形位公差的测量，成为必然。因其在微型精密测量领域的强大用途，已为越来越多的主流应用领域接受的快速尺寸测量方式。光学测量仪适用于以坐标测量为目的一切应用领域，机械、电子、仪表、五金、塑胶等行业广泛使用。(模具，螺丝，金属，配件，橡胶，PCB板，弹簧，五金，电子，塑料、航空、航天等）它克服了传统游标卡尺，千分尺，和投影仪的不足，是集光学、机械、电子、计算机图像处理技术于一体的高精度、高可靠性的测量仪器。由光学放大系统对被测物体进行放大，经过CCD摄像系统采集影像特征并送入计算机后，可检测各种复杂精密零部件的轮廓和表面形状尺寸、角度及位置，全自动地进行微观检测与质量控制。可将测量数据导入AUTOCAD中，成为完整的工程图，生成DXF，IGS等格式的文档,也可输入到WORD、EXCEL及SPC统计分析软件中，生成CPK及各种统计报表。

立即免费获取：仪器报价方案与仪器PDF资料！

点击查看价格

广东区域陈经理： 133-8017-9358

产品细节

产品详情

产品介绍

产品特点

应用领域

产品参数

产品特点：

● 全大理石移动桥式结构，工件固定不动；

● 四轴CNC全自动闭环控制，全自动测量；

● 大理石基座和横梁，稳定可靠；

● 开放式光栅尺，分辨率0.1um，精度高，稳定性好；

● 精密直线导轨、研磨滚珠螺杆和交流伺服电机，确保机台运动系统定位精度的稳定性；

● 高分辨率彩色相机，满足清晰观察和稳定测量的需求；

● 6.5X高清晰光学镜头，准确自动变倍，一次像素校正即可；

● 程控式5环8区LED表面光源，智能实现256级亮度调节；

● 标配iMeasuring全自动影像测量软件，功能强大，简单易用；

● 可选配接触式探针，激光测头等配置，也可根据要求进行客户定制化设计。

产品名称		高承重全自动影像仪MaxTouch系列
产品型号		MaxTouch553	MaxTouch1653	MaxTouch10103
X/Y轴行程		(500*500)mm	(500*1600)mm	(1000*1000)mm
Z轴行程		300mm
X/Y/Z3轴光栅尺（mm）		开放式光栅尺，分辨率：0.1um
导向方式		精密直线导轨
操作方式		遥控手柄，鼠标操作，编程自动检测
测量精度*		XY轴：≤3.0+L/200(um)
		Z轴：≤4.0+L/200(um)
重复性		5um
光源	轮廓光	LED平行轮廓光源
		5环8区0~255级连续可调
	表面光
视频系统**		1/1.8"彩色CCD相机
		6.5X自动变倍镜头；光学放大倍数：0.7X-4.5X，视频放大倍率：20X~129X（21.5"显示器）
测量软件		iMeasuring
操作系统		支持WIN10/11-32/64位操作系统
操作语言		英文、简体中文、繁体中文，可增加其他语言版本
工作环境		温度20℃±2℃，温度变化<1℃/Hr；湿度30%~80%RH；震动<0.02g's，≤15Hz。
电源		220V/50Hz/10A
外形尺寸(WxDxH)		(114615681874)mm	(114627591874)mm	(164621791874)mm
毛/净重		2000/1500Kg	2850/2500Kg	2850/2500Kg
