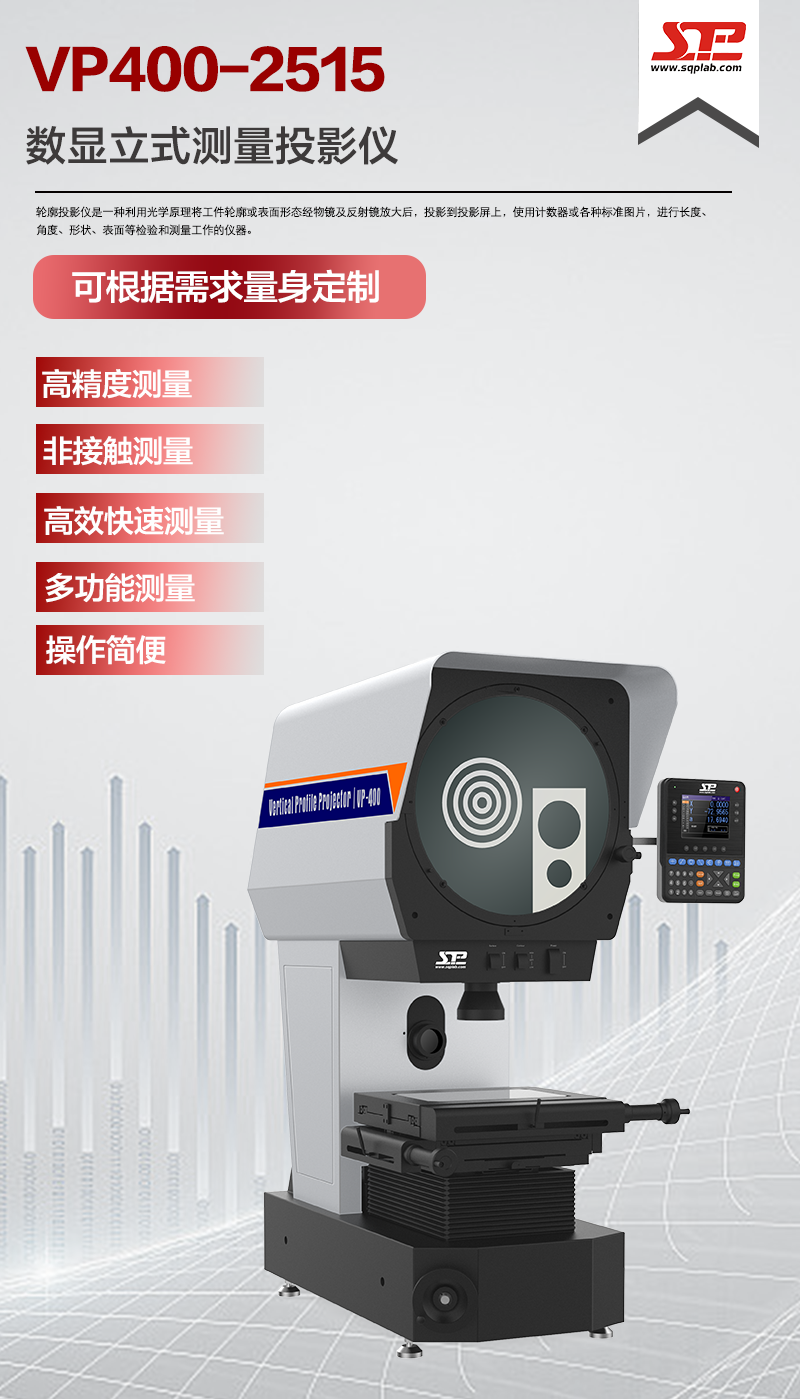

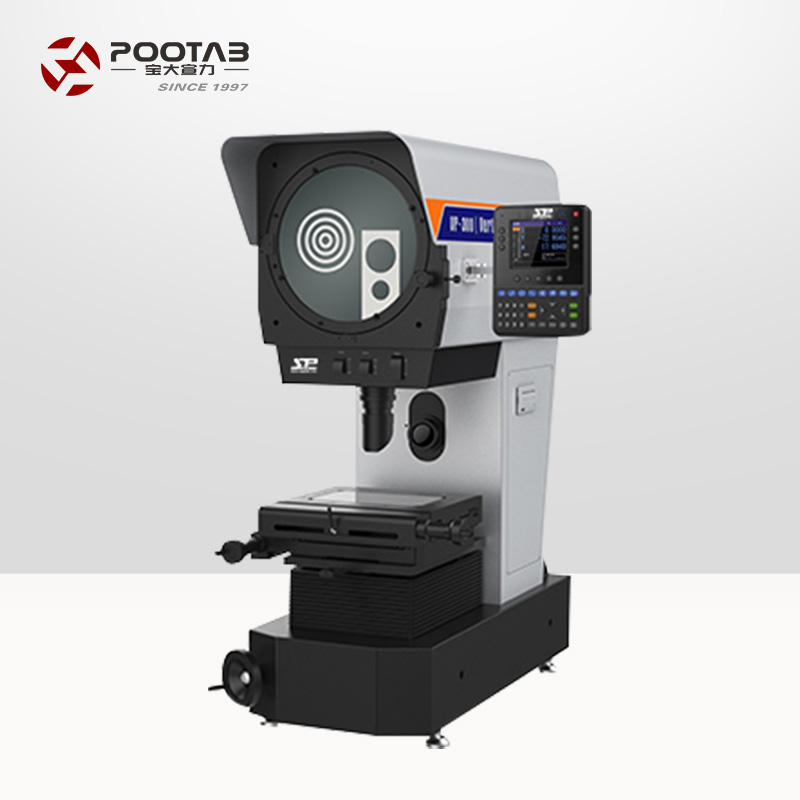

规格型号：VP400-2010、VP400-2515
数据指标：测量精度≤3.0+L/200
立即免费获取：仪器报价方案与仪器PDF资料！
● 升降系统采用滚珠交叉导轨结构和精密丝杆传动，使升降传动舒适、稳定；
● 采用镀膜工艺反光镜，成像更清晰，防尘效果好；
● 采用亮度可调透射和反射照明，适应不同工件的测量需求；
● 采用进口高亮度、长寿命LED光源，满足测量需求；
● 光学系统品质优良，物镜成像清晰，放大倍率误差<0.08%；
● 轴流风机双向散热，提供散热效能，延长使用寿命；
● 彩色液晶屏数显表DP400，实现2D测量；
● 内置微型热敏打印机，轻松实现测试数据打印和存档；
● 标配10X物镜， 可选配20X，50X物镜，旋转工作台，脚踏开关，测试夹具等附件。
技术参数:
仪器名称 | 数显立式测量投影仪 | |
反像型 | VP400-2010 (#511-410) | VP400-2515 (#511-420) |
正像型 | VP400-2010Z(#511-410Z) | VP400-2515Z(#511-420Z) |
工作台尺寸 | 308x408mm | 308x408mm |
玻璃台尺寸 | 198x306mm | 198x306mm |
工作台行程 | 200x100mm | 200x150mm |
产品尺寸(L×W×H) | 1003x617x1309mm | 1003x617x1309mm |
包装尺寸(L×W×H) | 1200x800x1580mm | 1200x800x1580mm |
调焦行程 | 100mm (调焦) | |
测量精度 | ≤3+L/200(um) | |
分辨率 | 0.0005mm | |
工作台承重 | 10Kg | |
投影屏 | 直径:φ412mm,有效测量范围 ≥ Ø400( “米” 线) | |
旋转角度 0~360°;分辨率: 1’或 0.01°，精度6’ | ||
数据处理器 | DP400多功能彩色液晶屏数据处理器 | |
光源 | 透射照明：3.2V/10W LED灯 反射照明：3.2V/10W LED灯 | |
使用环境 | 室温20℃±5℃，相对湿度40％－70％RH | |
电源 | AC110V/60Hz; 220V/50Hz,150W | |
冷风系统 | 3轴风扇 | |
毛/净重 | 280/230kg | 280/230kg |
物镜:
物镜放大率 | 5X(选配) | 10X(标配) | 20X(选配) | 50X(选配） |
物镜物方视场 | φ80mm | φ40mm | φ20mm | φ8mm |
物镜工作距离 | 65mm | 80mm | 67.7mm | 51.4mm |
标准配置：
产品名称 | 货号# | 产品名称 | 货号# |
数显表DP400 | 510-340 | 打印机 | 581-901 |
10X物镜（半反半透镜） | 511-110 | 电源线 | 581-921 |
防尘罩 | 511-911 | 胶片夹 | 581-341 |
产品保修卡/保修卡 | ------ | 产品说明书/装箱单 | ------ |
可选配置：
产品名称 | 货号# | 产品名称 | 货号# |
5X物镜 | 511-100 | 顶针架 | 581-851 |
20X物镜 | 511-120 | 压板 | 581-841 |
50X物镜 | 511-130 | V型夹具 | 581-831 |
300mm线纹尺 | 581-221 | 旋转工作台RT1 | 581-511 |
仪器柜 | 581-620 | Φ400mm圆弧胶片 | 581-361 |
光学寻边器SED-400 | 581-311 | 脚踏开关ST150 | 581-351 |
