规格型号：PH350-2010
数据指标：测量精度：≤3+L/200(um)
立即免费获取：仪器报价方案与仪器PDF资料！
² 升降系统采用直线导轨结构和精密丝杆传动，使升降传动舒适、稳定；
² 采用亮度可调透射和反射照明，适应不同工件的测量需求；
² 采用进口高亮度、长寿命LED光源，满足测量需求；
² 光学系统品质优良，物镜成像清晰，放大倍率误差<0.08%；
² 轴流风机双向散热，提供散热效能，延长使用寿命；
² 彩色液晶屏数显表DP400，实现2D测量；
² 内置微型热敏打印机，轻松实现测试数据打印和存档；
技术参数：

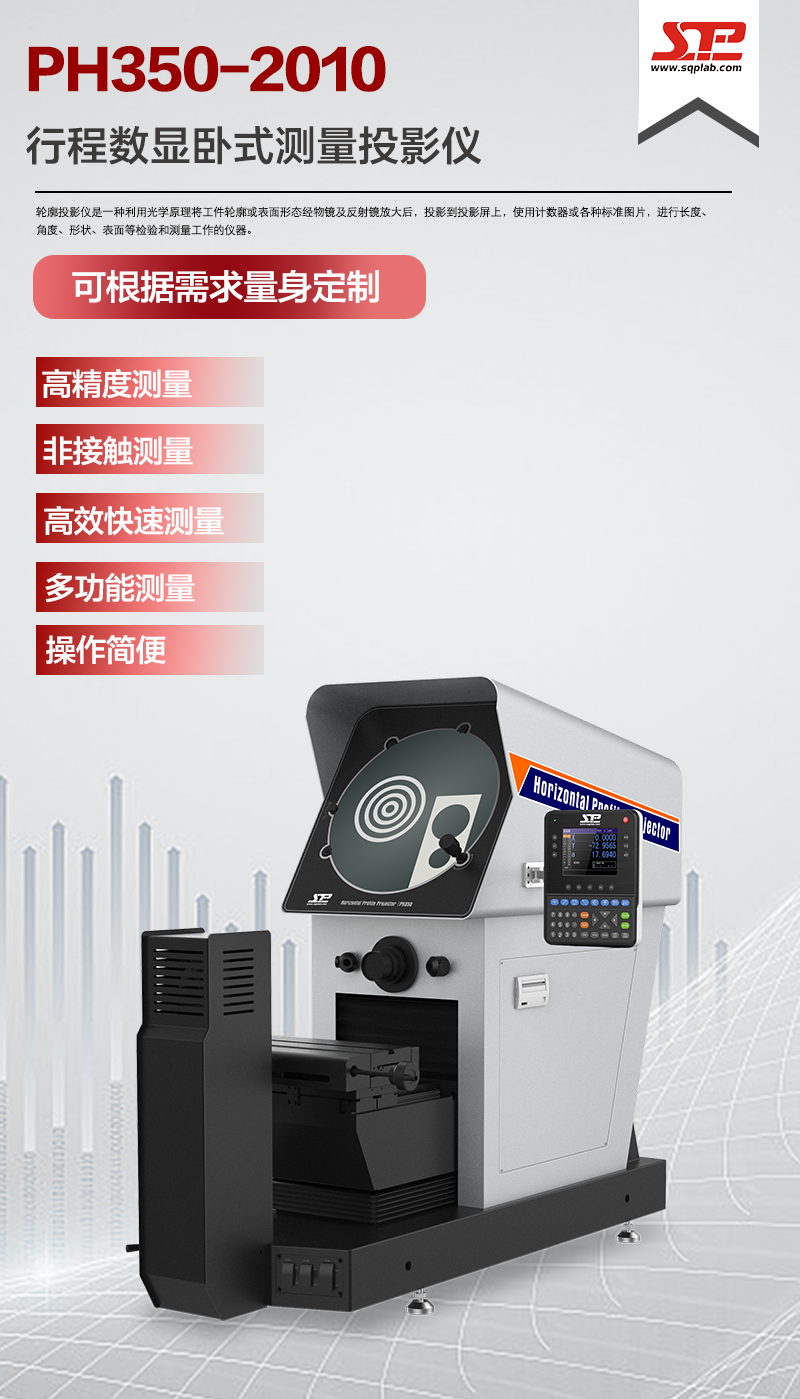

仪器名称 | 数显卧式测量投影仪 |
产品型号 | PH350-2010 |
产品货号# | 512-350 |
工作台尺寸 | 355x126mm |
工作台行程 | 200x100mm |
调焦行程 | 90mm (调焦) |
测量精度 | ≤3+L/200(um) |
分辨率 | 0.0005mm |
工作台承重 | 15Kg |
投影屏 | 直径:380mm，有效测量范围 ≥φ350（“米”线） |
旋转角度 0~360° ;分辨率: 1’或 0.01°，精度6’ | |
数据处理器 | DP400多功能彩色液晶屏数据处理器 |
光源 | 透射照明：3.2V/10W LED灯 反射照明：220V/130W 卤素灯 |
使用环境 | 室温20℃±5℃，相对湿度40％－70％RH |
电源 | AC110V/60Hz; 220V/50Hz,200W |
物镜:
物镜放大率 | 10X(标配) | 20X(选配) | 50X(选配) |
物镜物方视场 | φ35mm | φ17.5mm | φ7mm |
物镜工作距离 | 75mm | 69mm | 44mm |
标准配置：
产品名称 | 货号# | 产品名称 | 货号# |
数显表DP400 | 510-340 | 打印机 | 581-901 |
10X物镜 | 511-110 | 电源线 | 581-921 |
防尘罩 | 511-911 | 胶片夹 | 581-341 |
产品保修卡/保修卡 | PH350-2010 | 产品说明书/装箱单 | PH350-2010 |
可选配置：
产品名称 | 货号# | 产品名称 | 货号# |
20X物镜 | 511-120 | 顶针架 | 581-851 |
50X物镜 | 511-130 | 压板 | 581-841 |
Φ300mm圆弧胶片 | 581-361 | V型夹具 | 581-831 |
200mm线纹尺 | 581-211 | 旋转工作台RT1 | 581-511 |
仪器柜 | 581-620 | 旋转工作台RT2 | 581-521 |
光学寻边器SED-300 | 581-301 | 脚踏开关ST150 | 581-351 |
