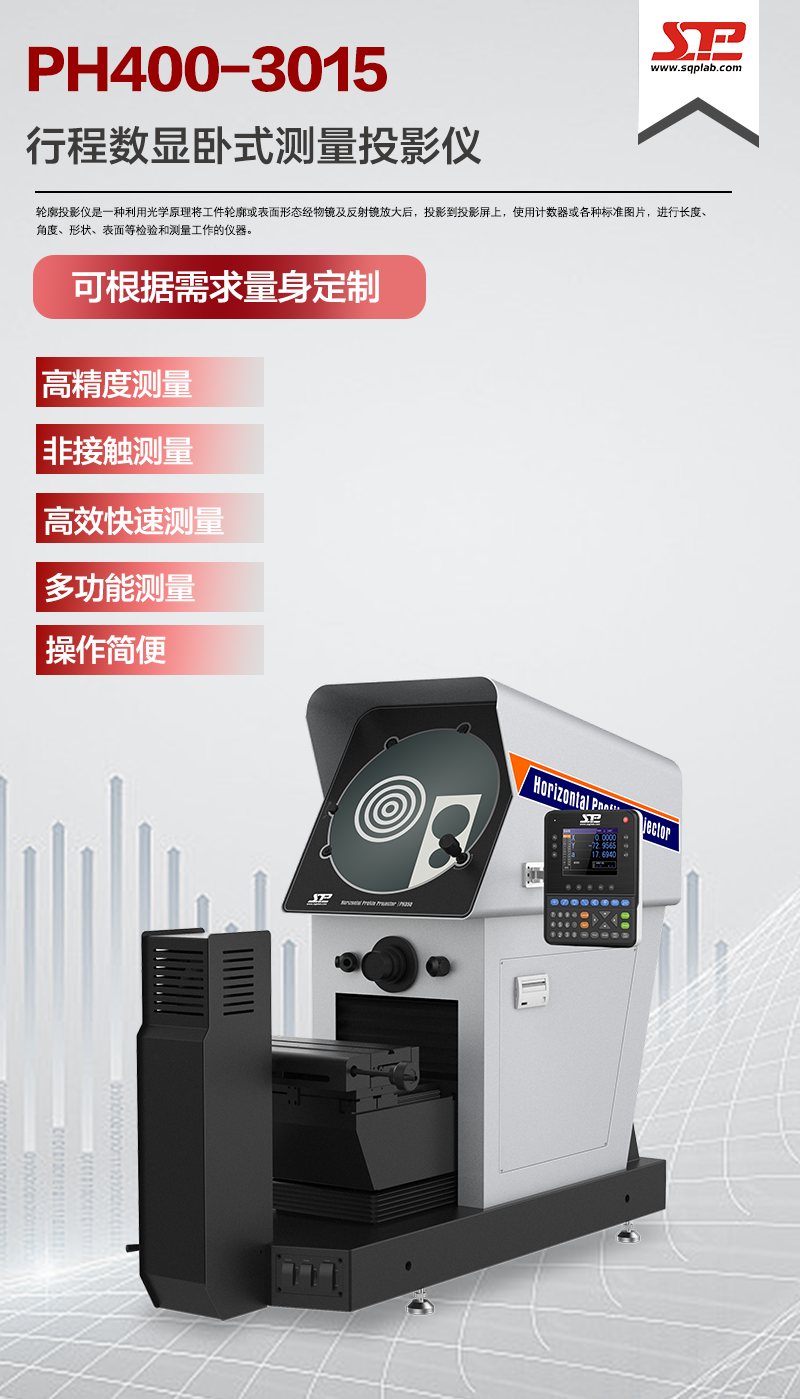

PH400-3015 行程数显卧式测量投影仪

高清成像

精度准确

运行稳定

规格型号：PH400-3015

数据指标：测量精度：≤3.0+L/200

产品介绍

精密光学投影仪是作测量或比对的一种测量仪器，由投影箱、主壳体和工作台三大部分构成。广泛应用在机械制造业，仪器仪表和模具、工具、轻工行业、电子钟表行业有关厂矿的计量室和车间。精密投影测量仪还可以检测各种不同形状复杂的工件轮廓和表面形状，包括样板、冲压件、凸轮、螺纹、齿轮、成形锉刀、丝攻等各种刀具、工具和零件等。

立即免费获取：仪器报价方案与仪器PDF资料！

点击查看价格

广东区域陈经理： 133-8017-9358

产品细节

产品详情

产品介绍

产品特点

应用领域

产品参数

产品特点：

● 升降系统采用直线导轨结构和精密丝杆传动，使升降传动舒适、稳定；

● 采用亮度可调透射和反射照明，适应不同工件的测量需求；

● 采用进口高亮度、长寿命LED光源，满足测量需求；

● 光学系统品质优良，物镜成像清晰，放大倍率误差<0.08%；

● 轴流风机双向散热，提供散热效能，延长使用寿命；

● 彩色液晶屏数显表DP400，实现2D测量；

● 内置微型热敏打印机，轻松实现测试数据打印和存档；

● 标配10X物镜，可选配20X，50X物镜。

仪器名称	数显卧式测量投影仪影仪
产品型号	PH400-3015
产品货号#	512-400
工作台尺寸	455x126mm
工作台行程	300x150mm
调焦行程	120mm (调焦)
测量精度	≤3+L/200(um)
分辨率	0.0005mm
工作台承重	15Kg
投影屏	直径:412mm,有效测量范围 ≥ Ø400( “米” 线)
投影屏	旋转角度 0~360° ;分辨率: 1’或 0.01°，精度6’
数据处理器	DP400多功能彩色液晶屏数据处理器
光源	透射照明：3.2V/10W LED灯反射照明：220V/130W 卤素灯
使用环境	室温20℃±5℃，相对湿度40％－70％RH
电源	AC110V/60Hz; 220V/50Hz,200W
外形尺寸(L×W×H)	1199x1455x633mm
毛/净重	350/300kg
