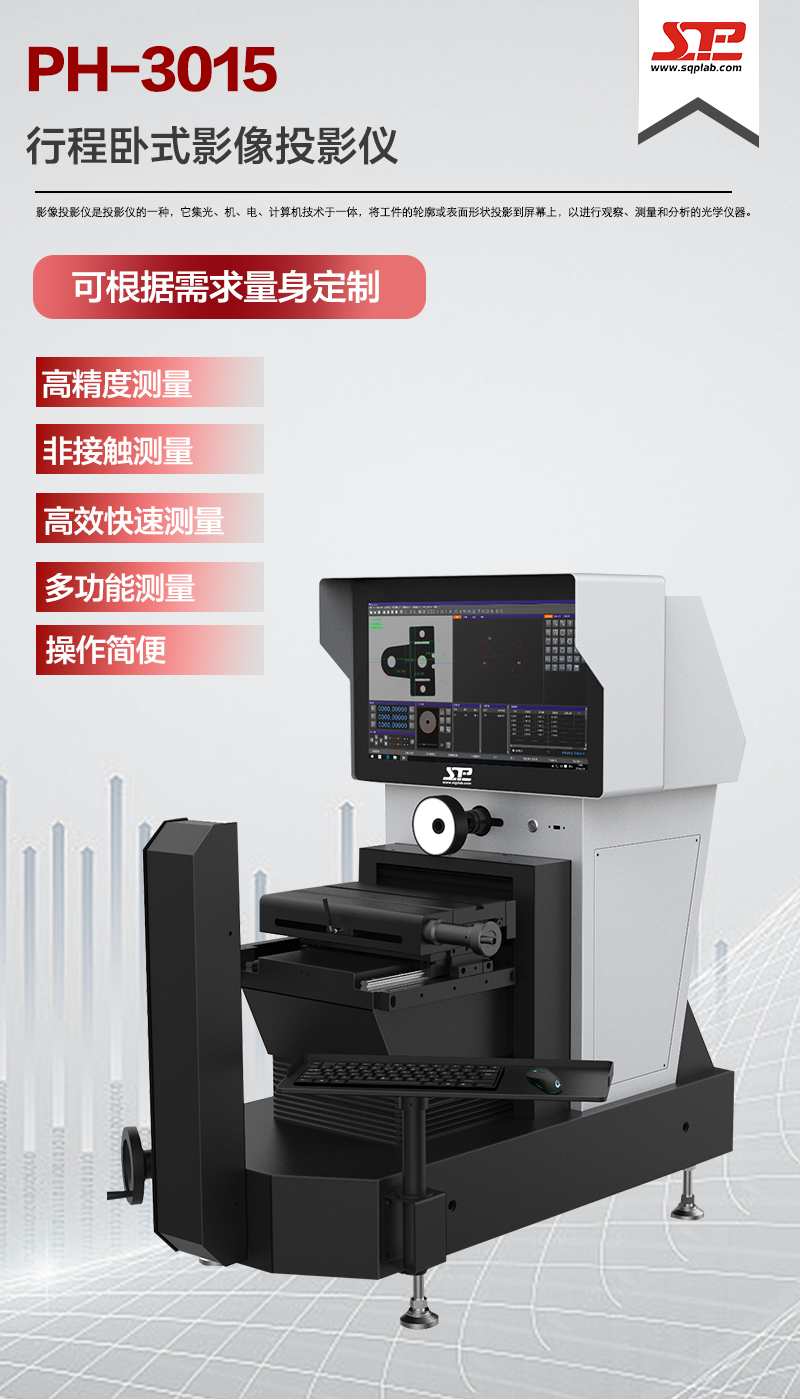

规格型号：PH-3015
数据指标：测量精度≤3.0+L/200
立即免费获取：仪器报价方案与仪器PDF资料！
● 底座和立柱采用灰铸铁整体铸件及精加工，确保机台拥有的高稳定性和精度；
● 采用高精密无牙光杆和快速移动锁紧装置，确保工作台回程误差在2um以内；
● 采用高精度仪器光学尺配合精密工作台，确保机台精度在≤3+L/200um以内；
● 采用高清变焦镜头和高解析度彩色数字相机，确保画质清晰无畸变；
● 采用程控式表面4环8区LED冷光源和透射LED平行光源，以及内置智能灯光调节模块，可自由控制灯光在4环8区区域的亮度；
● 透射LED平行光源区可整体式旋转，加大测量的空间区域，复杂或者超长的被测物可灵活的摆放；
● iMeasuring影像测量软件，提高品质管控到新的台阶；
● 可选FexQMS测量数据分析及和实时监控软件，提高制程控制、降低物料耗损。
|
产品名称 |
卧式影像投影仪 |
|
产品型号 |
PH-3015 |
|
产品货号# |
542-310 |
|
工作台 |
355X125mm |
|
X/Y轴行程 |
200X120mm |
|
Z轴 |
高精度直线导轨，有效行程110mm |
|
X/Y/Z轴分辨率 |
0.0005mm |
|
X/Y轴精度 |
≤3+L/200(um) |
|
重复精度 |
2um |
|
底座和立柱 |
灰铸铁铸件、优质碳素结构钢 |
|
照明系统（软件调控） |
表面4环8区无级可调LED冷光源（每区可独立调控） |
|
透射LED平行（面）光源，整体可旋转±30° | |
|
CCD |
高分辨率数字相机 |
|
变焦物镜 |
6.5X高分辨率定格定倍变焦物镜 |
|
光学放大倍率：0.7X~4.5X倍；视频放大倍率：23X~158X | |
|
工作环境 |
温度：20℃±2℃，温度变化＜2℃/hr |
|
湿度：30~80% | |
|
震动<0.002g，低于15Hz | |
|
测量软件 |
iMeasuring |
|
操作系统 |
支持XP，WIN7，WIN8.1，WIN10 32/64位操作系统； |
|
操作语言 |
英文、简体中文、繁体中文，可增加其他语言版本 |
|
外形尺寸(WxDxH) |
1120X720X1100mm |
|
净重 |
165KG |
