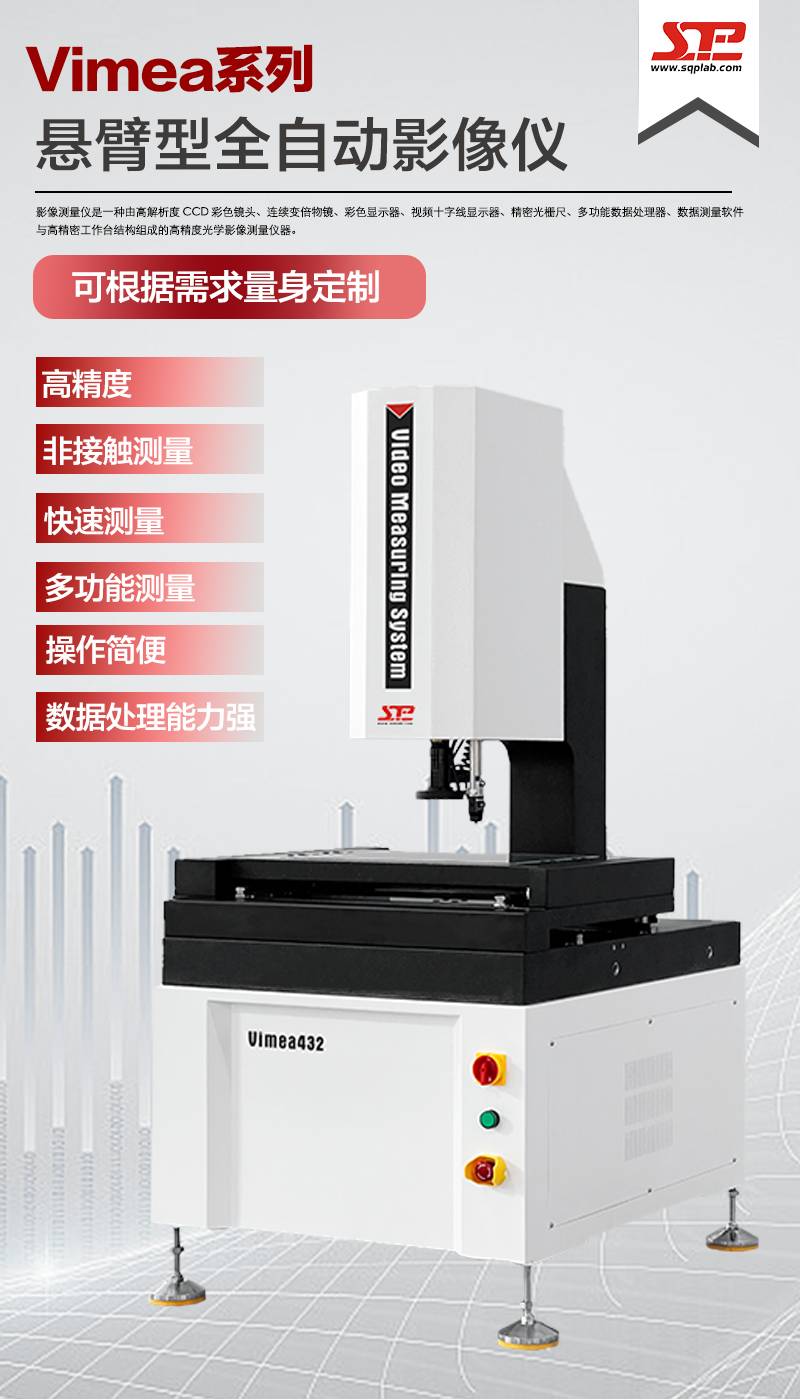

规格型号：Vimea322、Vimea432、Vimea542
数据指标：测量精度：XY Axis：≤2.5+L/200(um)、Z Axis：≤5.0+L/200(um)
立即免费获取：仪器报价方案与仪器PDF资料！
产品特性：
n XYZ三轴CNC全自动精密控制，精准定位；
n 采用大理石基座和立柱，稳定性好；
n 精密直线导轨，研磨级滚珠丝杆和交流伺服电机等，确保运动系统精度和稳定性；
n 0.5μm高精度光栅尺，确保系统的定位精度和测量精度；
n 高分辨率数字相机，满足清晰观察和精确测量的需求；
n 6.5X高清晰光学镜头，精确变倍，一次像素校正即可；
n 程控式5环8区40路LED表面光源和平行LED轮廓光源系统，智能实现256级亮度调节；
n iMeasuring系列全自动影像测量软件，功能强大，操作简单。
技术参数：
产品名称 | 悬臂型全自动影像仪 Vimea 系列 | |||
型号 | Vimea322 | Vimea432 | Vimea542 | |
X/Y轴行程 | (300*200)mm | (400*300)mm | (500*400)mm | |
Z轴行程 | 200mm | |||
X/Y/Z3轴光栅尺（mm） | 玻璃光栅尺，分辨率：0.5um | |||
导向方式 | 精密直线导轨，双轨双滑块导向 | |||
操作方式 | 遥控手柄，鼠标操作，编程自动检测 | |||
测量精度* | XY Axis：≤2.5+L/200(um) | |||
Z Axis：≤5.0+L/200(um) | ||||
重复性 | 2um | |||
光源 | 轮廓光 | LED平行轮廓光源 | ||
表面光 | 5环8区0~255级连续可调 | |||
视频系统** | 1/2.9”高分辨率数字相机 | |||
6.5X手动镜头,光学放大倍数：0.7X-4.5X，视频放大倍率：28X~180X | ||||
软件系统 | iMeasuring | |||
操作系统 | 支持WIN10/11-32/64位操作系统 | |||
操作语言 | 英文、简体中文、繁体中文，可增加其他语言版本 | |||
工作环境 | 温度20℃±2℃，温度变化<1℃/Hr；湿度30%~80%RH；震动<0.02g's，≤15Hz。 | |||
电源 | AC220V/50Hz; 110V/60Hz | |||
机台承载 | 25Kg~50Kg | |||
外形尺寸(WxDxH) | (789*636*1640)mm | (961*747*1640)mm | (1121*860*1690)mm | |
包装尺寸(WxDxH) | (1040*900*1900)mm | (1140*1000*1900)mm | (1260*1100*1900)mm | |
毛/净重 | 200Kg | 320Kg | 505Kg | |
备注：
n L表示测量长度，以毫米为单位，Z轴的机械精度，聚焦精度与工件表面有很大的关系。
n **放大倍率为近似值，具体与显示器的尺寸和分辨率相关。
n 客户可根据需求选配附加镜。
产品配置型号说明（以Vimea322为例）：
传感器配置 | 2.5D | 3D | 2.5D | 3D |
产品名称 | 2.5D光学 悬臂全自动影像仪 | 3D光学探针 悬臂全自动影像仪 | 2.5D激光 悬臂全自动影像仪 | 3D复合多测头 悬臂全自动影像仪 |
产品型号 | Vimea322A | Vimea322B | Vimea322C | Vimea322D |
后缀符号 | A | B | C | D |
符号意义 | 光学 | 光学+探针 | 光学+激光 | 光学+探针+激光 |
接触式测头 | 无 | MCP-Kit1 | 无 | MCP-Kit1 |
激光模块 | 无 | 无 | 欧姆龙激光 | 欧姆龙激光 |
软件版本 | iMeasuring4.1 | iMeasuring4.2 | iMeasuring5.0 | iMeasuring5.1 |
悬臂全自动影像仪型号及规格：
型号 | 货号# | 型号 | 货号# | 型号 | 货号# |
Vimea322A | 524-120G | Vimea432A | 524-120H | Vimea542A | 524-120J |
Vimea322B | 524-220G | Vimea432B | 524-220H | Vimea542B | 524-220J |
Vimea322C | 524-320G | Vimea432C | 524-320H | Vimea542C | 524-320J |
Vimea322D | 524-420G | Vimea432D | 524-420H | Vimea542D | 524-420J |
悬臂全自动影像仪测量空间指引表:
测量 空间 | 产品型号 | 精度 | X轴行程 mm | Y轴行程 mm | Z轴标准 行程 mm | Z轴最高定制行程 mm | |
E1x,y | E1z | ||||||
300x200x200 | Vimea322 | 2.5+L/200 | 5.0+L/200 | 300mm | 200mm | 200mm | 250mm |
400x300x200 | Vimea432 | 2.5+L/200 | 5.0+L/200 | 400mm | 300mm | 200mm | 300mm |
500x400x200 | Vimea542 | 2.5+L/200 | 5.0+L/200 | 500mm | 400mm | 200mm | 400mm |
u 可根据客户需求定制其他行程规格影像仪。
标准配置：
产品名称 | 货号# | 产品名称 | 货号# |
全自动测量软件 | iMeasuring | 手动变倍镜头 | 421-111 |
光学校准板 | 581-801 | 5环8区LED光源 | 425-141 |
运动控制器 | 526-111 | 透射平行LED冷光源 | 425-131 |
0.5um玻璃光栅尺 | 581-221 | 1/2.9”数字相机 | 484-131 |
电脑桌 | 581-621 | 电脑及显示器 | 581-971 |
防尘罩 | 520-911 | 电源线 | 581-921 |
加密狗 | 581-451 | 合格证、保修卡、说明书、装箱单 | ------ |
可选配置：
产品名称 | 货号# | 产品名称 | 货号# |
自动变倍镜头 | 421-131 | 自动变倍镜头+同轴光 | 421-151 |
激光传感器 | 581-361 | 手动变倍镜头+同轴光 | 421-121 |
块规 | 581-811 | 1/1.8"彩色相机 | 484-123 |
MCP探针 | 581-721 | 0.5X附加物镜 | 423-050 |
贴片光栅尺 | 581-211 | 2X附加物镜 | 423-200 |
操作手柄 | 581-871 | ------ | ------ |
