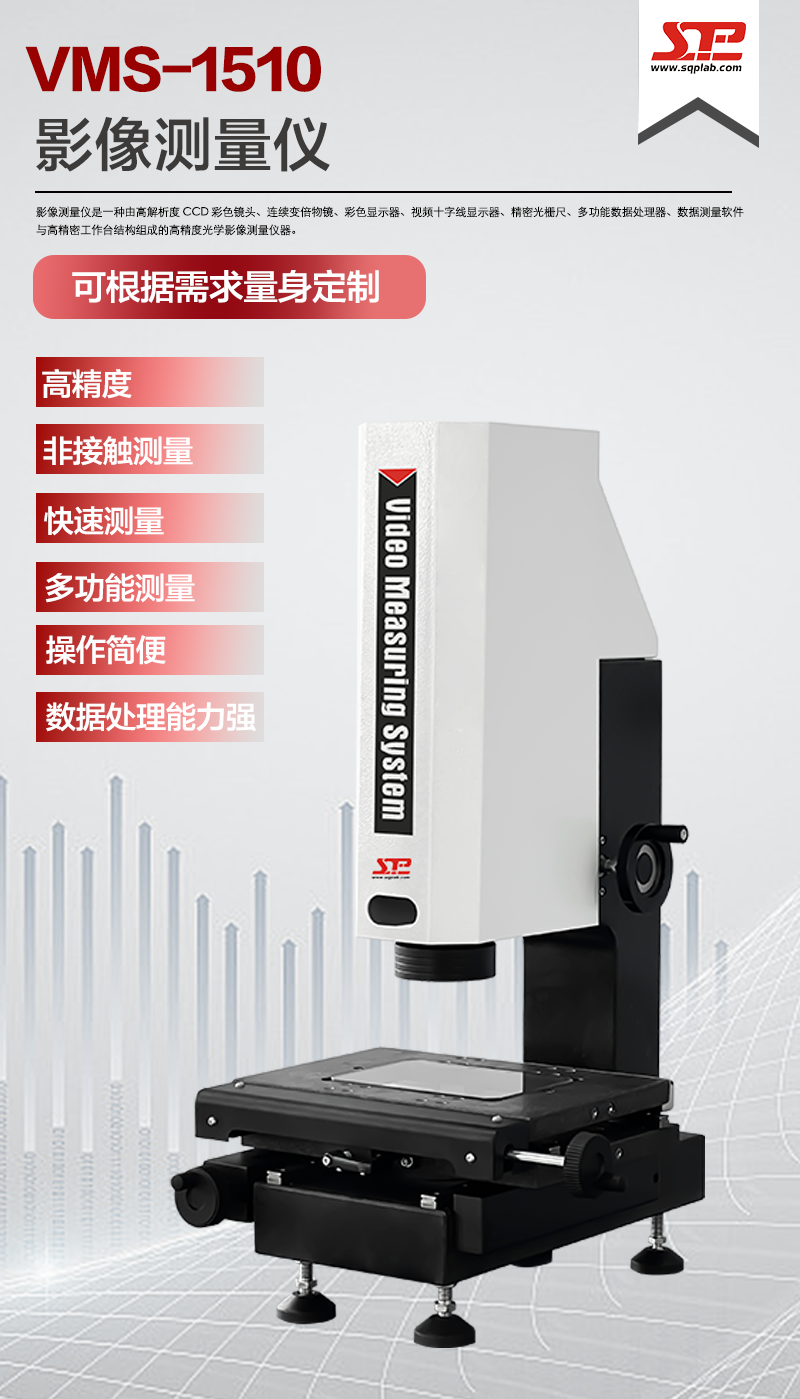

VMS-1510影像测量仪

性能稳定

严格检测

方便简单

规格型号：VMS-1510

数据指标：测量精度：XY轴：≤3.0+L/200(um)

产品介绍

影像测量仪，又名光学测量仪与非接触式测量仪、二次元测量仪、2.5次元测量仪，伴随现代工业高精度、微制造产业的升级，非接触方式成为大势所趋。突破传统，采用非接触式光学影像测量方式进行快速精密的几何尺寸和形位公差的测量，成为必然。因其在微型精密测量领域的强大用途，已为越来越多的主流应用领域接受的快速尺寸测量方式。光学测量仪适用于以坐标测量为目的一切应用领域，机械、电子、仪表、五金、塑胶等行业广泛使用。(模具，螺丝，金属，配件，橡胶，PCB板，弹簧，五金，电子，塑料、航空、航天等）它克服了传统游标卡尺，千分尺，和投影仪的不足，是集光学、机械、电子、计算机图像处理技术于一体的高精度、高可靠性的测量仪器。由光学放大系统对被测物体进行放大，经过CCD摄像系统采集影像特征并送入计算机后，可检测各种复杂精密零部件的轮廓和表面形状尺寸、角度及位置，全自动地进行微观检测与质量控制。可将测量数据导入AUTOCAD中，成为完整的工程图，生成DXF，IGS等格式的文档,也可输入到WORD、EXCEL及SPC统计分析软件中，生成CPK及各种统计报表。

立即免费获取：仪器报价方案与仪器PDF资料！

点击查看价格

广东区域陈经理： 133-8017-9358

产品细节

产品详情

产品介绍

产品特点

应用领域

产品参数

产品特点：

l 采用高精度花岗岩工作台/底座和立柱，确保机台拥有的稳定性和精度；

l 采用高精密无牙光杆和快速移动锁紧装置，确保工作台回程误差在2um以内；

l 采用高精度仪器光学尺配合精密工作台，确保机台精度在≤3.0+L/200um以内；

l 采用高清变焦镜头和高解析度彩色数字相机，确保画质清晰无畸变；

l 采用程控式表面3环单分区LED冷光源和透射LED平行光源，以及内置智能灯光调节模块，可自由控制灯光在3环单区区域的亮度；

l 功能强大的iMeasuring影像测量软件，提升品质管控到新的台阶。

技术参数：

产品名称	影像测量仪
产品型号	VMS-1510
产品货号#	525-020D
大理石工作台	(310*220)mm
玻璃工作台	(179.5*129.5)mm
X/Y轴行程	(150*100)mm
Z轴行程	高精度导轨，有效行程100mm
X/Y两轴光栅尺	分辨率：0.5um
底座和立柱	高精度花岗岩
测量精度*	XY轴：≤3.0+L/200(um) ；
重复精度	2um
光源	表面3环单分区无级可调LED冷光源
	透射LED平行（面）光源
	可选配同轴光
相机	1/3"/130万高分辨率数字相机
变焦镜头	6.5X高清晰光学镜头
变焦镜头	光学放大倍数：0.7X~4.5X，视频放大倍率: 26X~172X(21.5” 显示器)
测量软件	iMeasuring
操作系统	支持WIN10/11-32/64位操作系统
操作语言	英文、简体中文、繁体中文，可增加其他语言版本
电源	AC220V/50Hz; 110V/60Hz
外形尺寸(WxDxH)	(462441725)mm
毛/净重	60/48Kg

手动影像仪型号及规格：

型号	货号#	型号	货号#	型号	货号#	型号	货号#
VMS-2015	525-020E	VMS-2515	525-020F	VMS-3020	525-020G	VMS-4030	525-020H
VMS-2015A	525-120E	VMS-2515	525-120F	VMS-3020A	525-120G	VMS-4030A	525-120H
VMS-2015B	525-220E	VMS-2515	525-220F	VMS-3020B	525-220G	VMS-4030B	525-220H
VMS-2015C	525-320E	VMS-2515	525-320F	VMS-3020C	525-320G	VMS-4030C	525-320H
VMS-2015D	525-420E	VMS-2515	525-420F	VMS-3020D	525-420G	VMS-4030D	525-420H

手动影像仪测量空间指引表：

测量空间mm	型号	货号#	X 轴行程mm	Y 轴行程mm	Z 轴标准行程mm	Z轴最高定制行程mm
100x100x100	VMS-1010	525-020C	100	100	100	------
150x100x100	VMS-1510	525-020D	150	100	100	------
200x150x200	VMS-2015	525-020E	200	150	200	300
250x150x200	VMS-2515	525-020F	250	150	200	300
300x200x200	VMS-3020	525-020G	300	200	200	400
400x300x200	VMS-4030	525-020H	400	300	200	400
500x400x200	VMS-5040	525-020J	500	400	200	400
600x500x200	VMS-6050	525-020K	600	500	200	400
