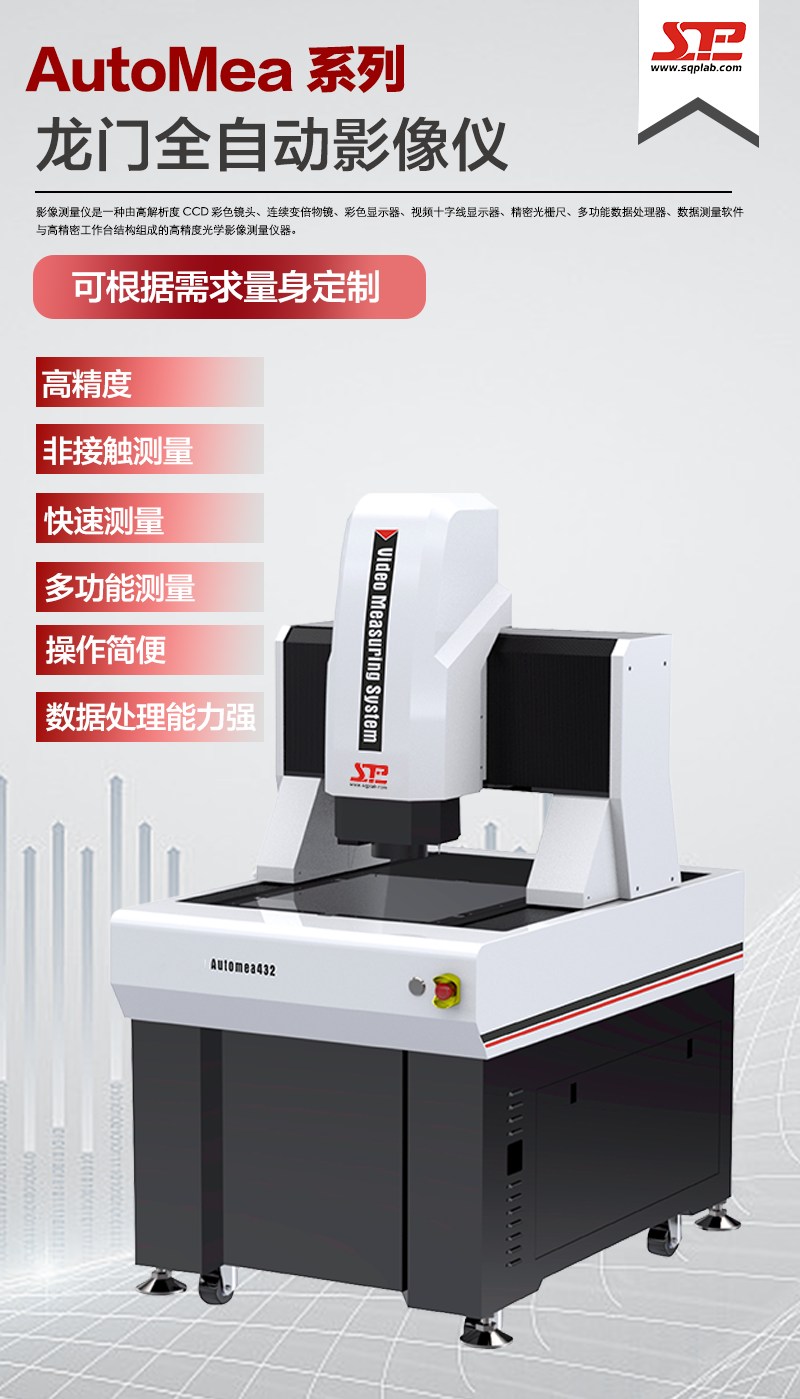

规格型号：AutoMea432、AutoMea542、AutoMea652、AutoMea862
数据指标：测量精度：XY轴：≤2.5+L/200(um)、Z轴：≤5.0+L/200(um)
立即免费获取：仪器报价方案与仪器PDF资料！
产品特点：
l 移动桥式结构，测量工件固定不动；
l 四轴CNC全自动闭环控制，全自动测量；
l 大理石基座和横梁，稳定可靠；
l 0.5μm高精度玻璃光栅尺，精度高，稳定性好；
l 精密直线导轨、研磨级滚珠螺杆和交流伺服电机，确保机台运动系统定位精度的稳定性；
l 高分辨率彩色相机，满足清晰观察和稳定测量的需求；
l 6.5X高清晰光学镜头，准确自动变倍，一次像素校正即可；
l 程控式5环8区LED表面光源、透射平行LED轮廓光源系统，智能实现256级亮度调节；
l 标配iMeasuring全自动影像测量软件，功能强大，简单易用；
l 可选配接触式探针，激光测头等配置，也可根据要求进行客户定制化设计。
技术参数：
产品名称 | 龙门全自动影像仪AutoMea系列 | ||||
产品型号 | AutoMea432 | AutoMea542 | AutoMea652 | AutoMea862 | |
X/Y轴行程 | (400*300)mm | (500*400)mm | (600*500)mm | (800*600)mm | |
Z轴行程 | 高精度直线导轨，有效行程200mm | ||||
X/Y/Z3轴光栅尺 | 玻璃光栅尺，分辨率：0.5um | ||||
导向方式 | 精密直线导轨，双轨双滑块导向 | ||||
操作方式 | 遥控手柄，鼠标操作，编程自动检测 | ||||
测量精度* | |||||
Z轴：≤5.0+L/200(um) | |||||
重复性 | 2um | ||||
光源 | 轮廓光 | LED平行轮廓光源 | |||
表面光 | |||||
视频系统** | 1/2.9”高分辨率数字相机 | ||||
6.5X手动变倍镜头；光学放大倍数：0.7X-4.5X，视频放大倍率：26X~172X（21.5"显示器） | |||||
测量软件 | iMeasuring | ||||
操作系统 | 支持WIN10/11-32/64位操作系统 | ||||
操作语言 | 英文、简体中文、繁体中文，可增加其他语言版本 | ||||
工作环境 | 温度20℃±2℃，温度变化<1℃/Hr；湿度30%~80%RH；震动<0.02g's，≤15Hz。 | ||||
电源 | |||||
外形尺寸(WxDxH) | (1195*832*1579)mm | (1463*940*1591)mm | (1568*1040*1591)mm | (1818*1157*1590)mm | |
包装尺寸(WxDxH) | (1380*1170*1910)mm | (1690*1300*2000)mm | (1800*1400*2000)mm | (2300*1700*2000)mm | |
净重 | 650Kg | 780Kg | 1380Kg | 2000Kg | |
备注：
nL表示测量长度，以毫米为单位，Z轴的机械精度，聚焦精度与工件表面有很大的关系。
n**放大倍率为近似值，具体与显示器的尺寸和分辨率相关。
n客户可根据需求选配附加镜。
产品配置型号说明（以AutoMea432为例）：
传感器配置 | 2.5D | 3D | 2.5D | 3D |
产品名称 | 2.5D光学 龙门全自动影像仪 | 3D光学探针 龙门全自动影像仪 | 2.5D激光 龙门全自动影像仪 | 3D复合多测头 龙门全自动影像仪 |
产品型号 | AutoMea432A | AutoMea432B | AutoMea432C | AutoMea432D |
后缀符号 | A | B | C | D |
符号意义 | 光学 | 光学+探针 | 光学+激光 | 光学+探针+激光 |
接触式测头 | 无 | MCP-Kit1 | 无 | MCP-Kit1 |
激光模块 | 无 | 无 | 欧姆龙激光 | 欧姆龙激光 |
软件版本 | iMeasuring4.1 | iMeasuring4.2 | iMeasuring5.0 | iMeasuring5.1 |
龙门全自动影像仪型号及规格：
型号 | 货号# | 型号 | 货号# | 型号 | 货号# | 型号 | 货号# |
AutoMea432A | 523-120H | AutoMea542A | 523-120J | AutoMea652A | 523-120K | AutoMea862A | 523-120L |
AutoMea432B | 523-220H | AutoMea542B | 523-220J | AutoMea652B | 523-220K | AutoMea862B | 523-220L |
AutoMea432C | 523-320H | AutoMea542C | 523-320J | AutoMea652C | 523-320K | AutoMea862C | 523-320L |
AutoMea432D | 523-420H | AutoMea542D | 523-420J | AutoMea652D | 523-420K | AutoMea862D | 523-420L |
型号 | 货号# | 型号 | 货号# | 型号 | 货号# | 型号 | 货号# |
AutoMea1082A | 523-120M | AutoMea12102A | 523-120N | AutoMea15122A | 523-120P | AutoMea18122A | 523-120Q |
AutoMea1082B | 523-220M | AutoMea12102B | 523-220N | AutoMea15122B | 523-220P | AutoMea18122B | 523-220Q |
AutoMea1082C | 523-320M | AutoMea12102C | 523-320N | AutoMea15122C | 523-320P | AutoMea18122C | 523-320Q |
AutoMea1082D | 523-420M | AutoMea12102D | 523-420N | AutoMea15122D | 523-420P | AutoMea18122D | 523-420Q |
型号 | 货号# | 型号 | 货号# | 型号 | 货号# | 型号 | 货号# |
AutoMea26162A | 523-120R | AutoMea26162B | 523-220R | AutoMea26162C | 523-320R | AutoMea26162D | 523-420R |
龙门全自动影像仪测量空间指引表：
测量空间 | 产品型号 | 精度 | X轴行程 mm | Y轴行程 mm | Z轴标准行程mm | Z轴最高定制行程mm | |
E1x,y | E1z | ||||||
400X300X200 | AutoMea432 | 2.5+L/200 | 5.0+L/200 | 300 | 400 | 200 | 400 |
500X400X200 | AutoMea542 | 400 | 500 | 200 | 400 | ||
600X500X200 | AutoMea652 | 500 | 600 | 200 | 400 | ||
800X600X200 | AutoMea862 | 600 | 800 | 200 | 400 | ||
1000X800X200 | AutoMea1082 | 3.0+L/200 | 5.0+L/200 | 800 | 1000 | 200 | 300 |
1200X1000X200 | AutoMea12102 | 3.5+L/200 | 5.0+L/200 | 1000 | 1200 | 200 | 300 |
1500X1200X200 | AutoMea15122 | 4.0+L/200 | 5.0+L/200 | 1200 | 1500 | 200 | 300 |
1800X1200X200 | AutoMea18122 | 4.5+L/200 | 5.0+L/200 | 1200 | 1800 | 200 | 200 |
2000X1500X200 | AutoMea20152 | 5.0+L/200 | 5.0+L/200 | 1500 | 2000 | 200 | 200 |
2600X1600X200 | AutoMea26162 | 1600 | 2600 | 200 | 200 | ||
u 可根据客户需求定制其他行程规格影像仪。
