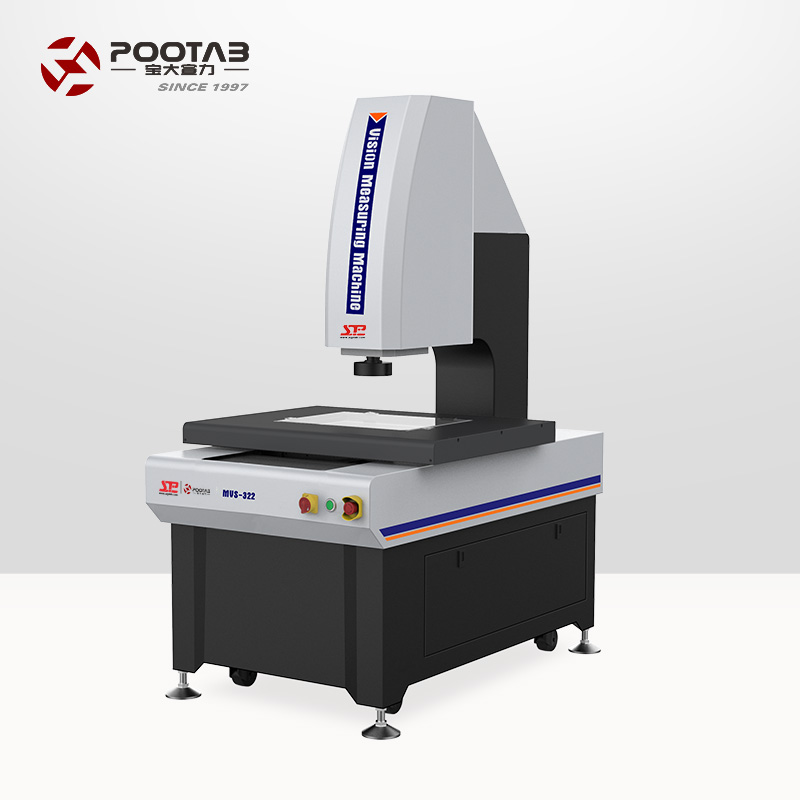

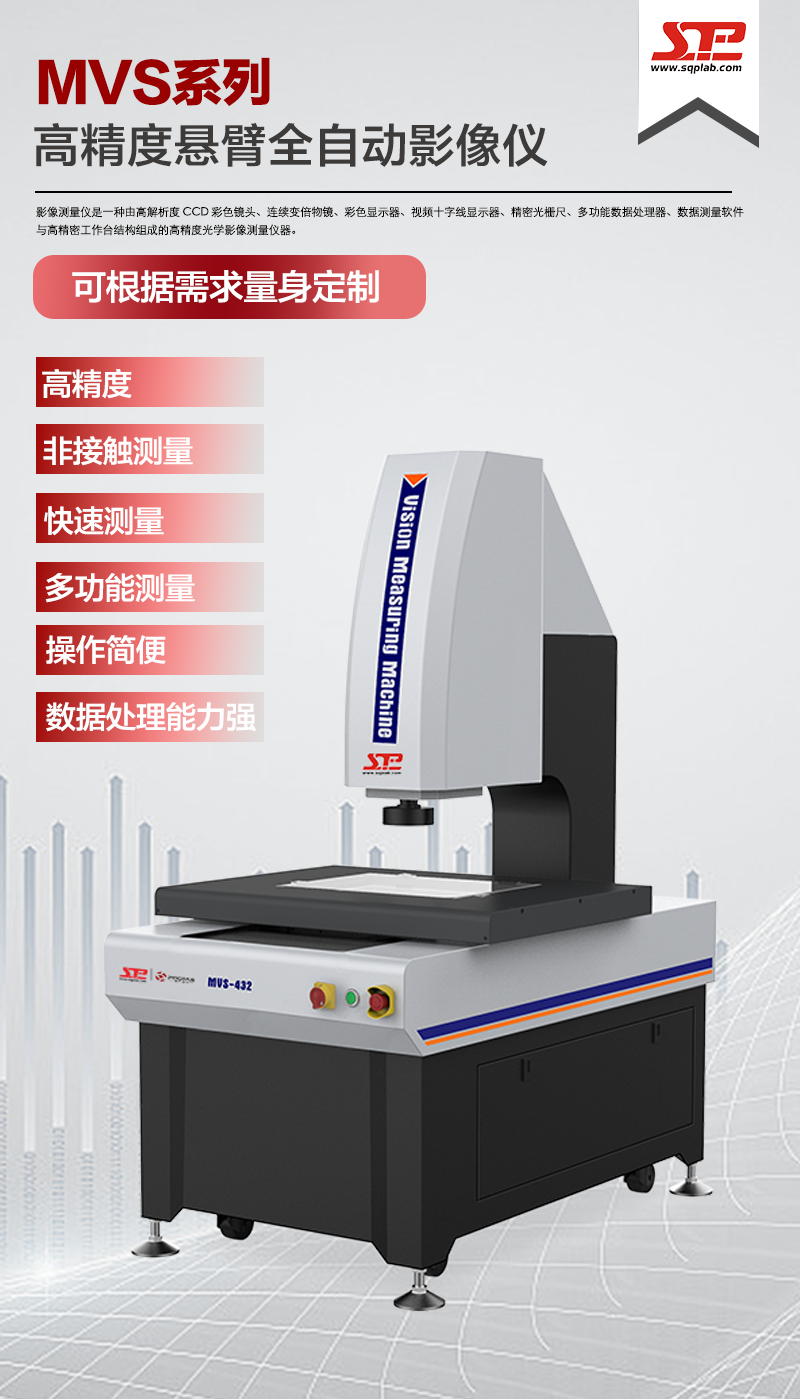

规格型号：MVS-322 、MVS-432、MVS-542
数据指标：测量精度：XY轴：≤2.0+L/200(um)、Z轴：≤5.0+L/200(um)
立即免费获取：仪器报价方案与仪器PDF资料！
产品特点：
l XYZ三轴CNC全自动精密控制，精准定位；
l 采用印度大理石基座和立柱，稳定性好；
l 精密直线导轨，研磨级滚珠丝杆和交流伺服电机等，确保运动系统精度和稳定性；
l 0.5μm高精度光栅尺，确保系统的定位精度和测量精度；
l 高分辨率数字相机，满足清晰观察和精确测量的需求；
l 8.3X高清晰光学镜头，精确变倍，一次像素校正即可；
l 程控式5环8区LED表面光源和平行LED轮廓光源系统，智能实现256级亮度调节；
l iMeasuring系列全自动影像测量软件，功能强大，操作简单。
技术参数:
产品名称 | 高精度悬臂影像仪MVS系列 | |||
产品型号 | MVS-322 | MVS-432 | MVS-542 | |
X/Y轴行程 | (300*200)mm | (400*300)mm | (500*400)mm | |
Z轴行程 | 高精度直线导轨，有效行程200mm | |||
X/Y/Z3轴光栅尺（mm） | 玻璃光栅尺，分辨率：0.5um | |||
导向方式 | 精密直线导轨，双轨双滑块导向 | |||
操作方式 | 遥控手柄，鼠标操作，编程自动检测 | |||
测量精度* | XY轴：≤2.0+L/200(um) | |||
Z轴：≤5.0+L/200(um) | ||||
重复性 | 2um | |||
光源 | 轮廓光 | LED平行轮廓光源 | ||
表面光 | 5环8区0~255级连续可调 | |||
视频系统** | 1/2.9”高分辨率数字相机 | |||
8.3X高清晰电子反馈变倍镜头；光学放大倍数：0.6X-5.0X，视频放大倍率：20X~170X（21.5"显示器） | ||||
测量软件 | iMeasuring | |||
操作系统 | 支持WIN10/11-32/64位操作系统 | |||
操作语言 | 英文、简体中文、繁体中文，可增加其他语言版本 | |||
工作环境 | 温度20℃±2℃，温度变化<1℃/Hr；湿度30%~80%RH；震动<0.02g's，≤15Hz。 | |||
电源 | AC220V/50Hz; 110V/60Hz | |||
机台承载 | 25Kg~50Kg | |||
外形尺寸(WxDxH) | (1146*720*1664)mm | (1331*840*1664)mm | (1257*920*1640)mm | |
包装尺寸(WxDxH) | (1290*970*1920)mm | (1390*1060*1940)mm | (1450*1170*1900)mm | |
净重 | 380Kg | 450Kg | 600Kg | |
备注：
nL表示测量长度，以毫米为单位，Z轴的机械精度，聚焦精度与工件表面有很大的关系。
n**放大倍率为近似值，具体与显示器的尺寸和分辨率相关。
n客户可根据需求选配附加镜。
产品配置型号说明（以MVS-322为例）
传感器配置 | 2.5D | 3D | 2.5D | 3D |
产品名称 | 2.5D光学 悬臂全自动影像仪 | 3D光学探针 悬臂全自动影像仪 | 2.5D激光 悬臂全自动影像仪 | 3D复合多测头 悬臂全自动影像仪 |
产品型号 | MVS-322A | MVS-322B | MVS-322C | MVS-322D |
后缀符号 | A | B | C | D |
符号意义 | 光学 | 光学+探针 | 光学+激光 | 光学+探针+激光 |
接触式测头 | 无 | MCP-Kit1 | 无 | MCP-Kit1 |
激光模块 | 无 | 无 | 欧姆龙激光 | 欧姆龙激光 |
软件版本 | iMeasuring4.1 | iMeasuring4.2 | iMeasuring5.0 | iMeasuring5.1 |
悬臂全自动影像仪型号及规格
型号 | 货号# | 型号 | 货号# | 型号 | 货号# |
MVS-322A | 522-120G | MVS-432A | 522-120H | MVS-542A | 522-120J |
MVS-322B | 522-220G | MVS-432B | 522-220H | MVS-542B | 522-220J |
MVS-322C | 522-320G | MVS-432C | 522-320H | MVS-542C | 522-320J |
MVS-322D | 522-420G | MVS-432D | 522-420H | MVS-542D | 522-420J |
标准配置：
产品名称 | 货号# | 产品名称 | 货号# |
全自动测量软件 | IM | 电子反馈变倍镜头 | 911-133EF |
光学校准板 | 581-801 | 5环8区LED光源 | 425-141 |
运动控制器 | 564-321 | 透射平行LED冷光源 | 425-131 |
0.5um玻璃光栅尺 | 581-221 | 1/2.9”数字相机 | 484-131 |
操作手柄 | 581-871 | 电脑及显示器 | 581-971 |
电脑桌 | 581-621 | 电源线 | 581-921 |
防尘罩 | 520-911 | 加密狗 | 581-451 |
数据线 | 581-931 | 合格证/保修卡/说明书/装箱单 | ------ |
可选配置：
产品名称 | 货号# | 产品名称 | 货号# |
激光传感器 | 581-361 | 1/1.8"彩色相机 | 484-123 |
0.1um开放式光栅尺 | 581-201 | 自动变倍同轴光镜头 | 911-133MC |
块规 | 581-811 | 0.5X附加物镜 | 423-050 |
MCP探针 | 581-721 | 2X附加物镜 | 423-200 |
