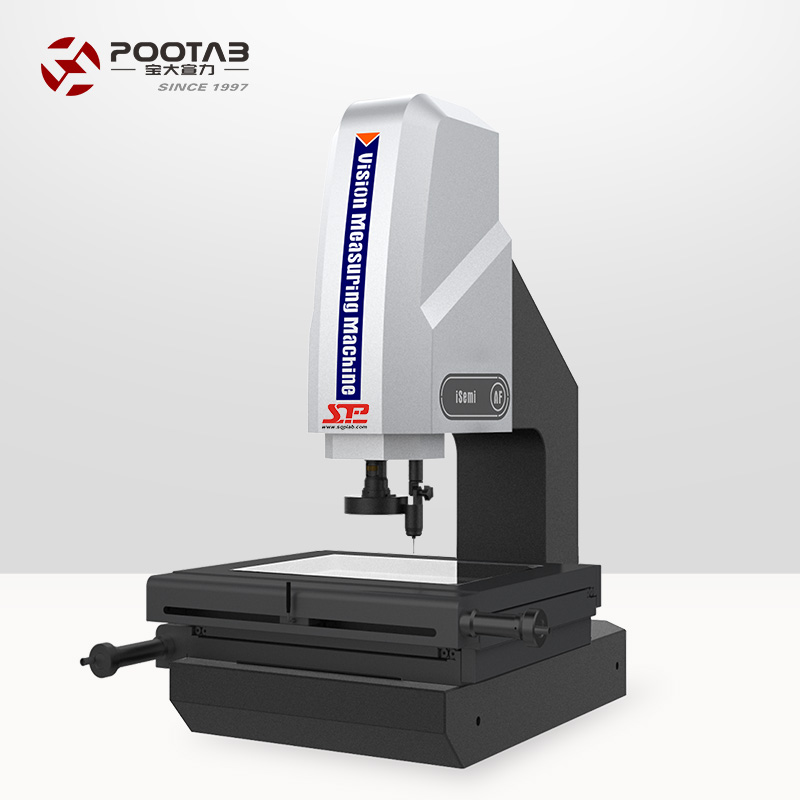

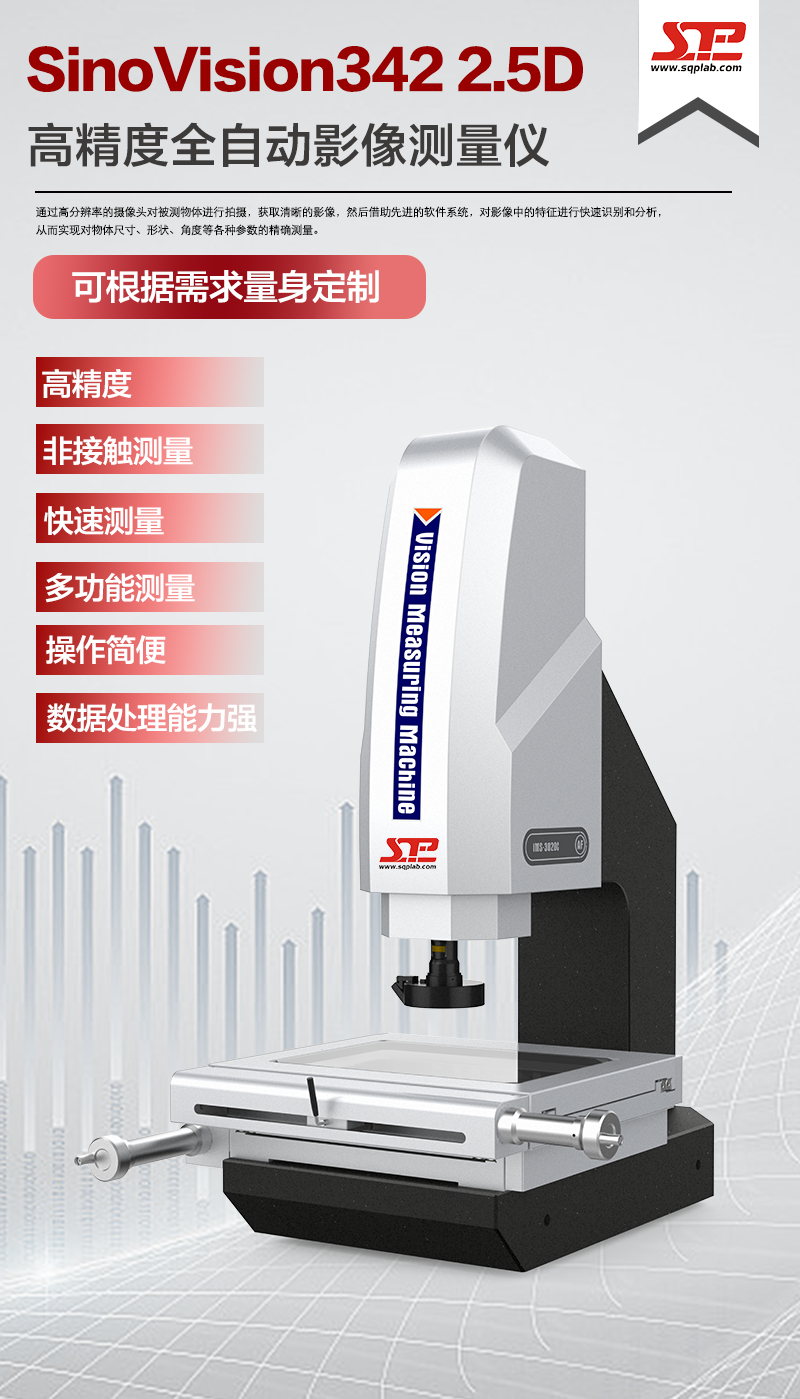

规格型号：iMS-3020A、iMS-3020B、iMS-3020C、iMS-3020D
数据指标：测量精度：XY轴：≤2.5+L/200(um) ；Z轴：≤5+L/200(um)
立即免费获取：仪器报价方案与仪器PDF资料！
产品特点：
l 采用高精度花岗岩底座和立柱，确保机台拥有的稳定性和精度；
l 采用高精密无牙光杆和快速移动锁紧装置，确保工作台回程误差在2um以内；
l 采用高精度仪器光学尺配合精密工作台，确保机台精度在≤2.5+L/200um以内；
l 采用高清变焦镜头和高解析度彩色数字相机，确保画质清晰无畸变；
l 采用程控式表面4环8区LED冷光源和透射LED平行光源，以及内置智能灯光调节模块，可自由控制灯光在4环8区区域的亮度；
l iMeasuring专业影像测量软件，提高品质管控到新的台阶；
l Z轴采用高精度直线导轨和伺服电机控制系统，实现自动对焦，消除人为聚焦误差，提升测量精度和稳定性；
l 可选配接触式探针和三维测量软件，将机台升级成为接触式三次元测量机。
技术参数:
产品名称 | 高精度半自动影像仪iSemi系列 | ||||
产品型号 | IMS-2010C | IMS-2515C | IMS-3020C | IMS-4030C | IMS-5040C |
工作台 | (270*350)mm | (408*308)mm | (458*358)mm | (608*470)mm | (650*580)mm |
玻璃工作台 | (142*242)mm | (306*198)mm | (356*248)mm | (456*348)mm | (540*440)mm |
X/Y轴行程 | (200*100)mm | (250*150)mm | (300*200)mm | (400*300)mm | (500*400)mm |
Z轴 | 高精度导轨，有效行程200mm | ||||
X/Y/Z3轴光栅尺 | 分辨率：0.5um | ||||
底座和立柱 | 高精度花岗岩 | ||||
测量精度* | XY轴：≤2.5+L/200(um) ；Z轴：≤5+L/200(um) | ||||
重复精度 | 2um | ||||
光源 | 表面4环8区无级可调LED冷光源 | ||||
透射LED平行（面）光源 | |||||
可选配同轴光 | |||||
视频系统** | 1/2.9”高分辨率数字相机 | ||||
6.5X高清晰光学镜头；光学放大倍数：0.7X-4.5X，视频放大倍率：20X~192X（21.5"显示器） | |||||
测量软件 | iMeasuring | ||||
操作系统 | 支持WIN10/11-32/64位操作系统 | ||||
操作语言 | 英文、简体中文、繁体中文，可增加其他语言版本 | ||||
工作环境 | 温度20℃±2℃，温度变化<1℃/Hr；湿度30%~80%RH；震动<0.02g's，≤15Hz。 | ||||
电源 | AC220V/50Hz; 110V/60Hz | ||||
外形尺寸(WxDxH) | (677*552*998)mm | (790*617*1000)mm | (838*667*1000)mm | (1002*817*1043)mm | (1111*867*1086)mm |
包装尺寸(WxDxH) | (1030*780*1260)mm | (1030*780*1260)mm | (1030*780*1260)mm | (1130*1000*1270)mm | (1250*1035*1460)mm |
毛/净重 | 220/150Kg | 242/175Kg | 275/185Kg | 449/350Kg | 550/380Kg |
备注：
nL表示测量长度，以毫米为单位，Z轴的机械精度，聚焦精度与工件表面有很大的关系。
n**放大倍率为近似值，具体与显示器的尺寸和分辨率相关。
n客户可根据需求选配附加镜。
产品配置型号说明（以iMS-3020为例）:
传感器配置 | 2.5D | 3D | 2.5D | 3D |
产品名称 | 2.5D手动影像仪 | 3D手动探针影像仪 | 2.5D半自动影像仪 | 3D探针半自动影像仪 |
产品型号 | iMS-3020A | iMS-3020B | iMS-3020C | iMS-3020D |
后缀符号 | A | B | C | D |
符号意义 | 光学 | 光学+探针 | 光学+Z轴自动对焦 | 光学+探针+ Z轴自动对焦 |
Z轴对焦 | 无 | 无 | 有 | 有 |
接触式探针 | 无 | 有 | 无 | 有 |
软件版本 | iMeasuring2.1 | iMeasuring3.1 | iMeasuring2.2 | iMeasuring3.2 |
手动影像仪型号及规格：
型号 | 货号# | 型号 | 货号# | 型号 | 货号# | 型号 | 货号# | 型号 | 货号# |
IMS-2010A | 521-120E | IMS-2515A | 521-120F | IMS-3020A | 521-120G | IMS-4030A | 521-120H | IMS-5040A | 521-120J |
IMS-2010B | 521-220E | IMS-2515B | 521-220F | IMS-3020B | 521-220G | IMS-4030B | 521-220H | IMS-5040B | 521-220J |
IMS-2010C | 521-320E | IMS-2515C | 521-320F | IMS-3020C | 521-320G | IMS-4030C | 521-320H | IMS-5040C | 521-320J |
IMS-2010D | 521-420E | IMS-2515D | 521-420F | IMS-3020D | 521-420G | IMS-4030D | 521-420H | IMS-5040D | 521-420J |
IMS-6040A | 521-120K | IMS-6040B | 521-220K | IMS-6040C | 521-320K | IMS-6040D | 521-420K | ------ | ------ |
手动影像仪测量空间指引表:
测量空间 mm | 型号 | X轴行程 mm | Y轴行程 mm | Z轴标准行程 mm | Z轴最高定制行程 mm |
100x100x100 | IMS-1010 | 100 | 100 | 100 | ------ |
200x100x200 | IMS-2010 | 200 | 100 | 200 | 300 |
250x150x200 | IMS-2515 | 250 | 150 | 200 | 300 |
300x200x200 | IMS-3020 | 300 | 200 | 200 | 400 |
400x300x200 | IMS-4030 | 400 | 300 | 200 | 400 |
500x400x200 | IMS-5040 | 500 | 400 | 200 | 400 |
600x400x200 | IMS-6040 | 600 | 400 | 200 | 400 |
u 可根据客户需求定制其他行程规格影像仪。
标准配置：
产品名称 | 货号# | 产品名称 | 货号# |
测量软件 | 581-451 | 电子反馈变倍镜头 | 911-111EF |
手动控制器 | 564-301 | 4环8区LED光源 | 425-121 |
0.5um封闭式光栅尺 | 581-221 | 防尘罩 | 521-911 |
加密狗 | 581-451 | 1/2.9”数字相机 | 484-131 |
光学校准板 | 581-801 | 数据线 | 581-931 |
合格证、保修卡、说明书、装箱单 | ------ | 透射平行LED冷光源 | 425-131 |
可选配置：
产品名称 | 货号# | 产品名称 | 货号# |
仪器桌 | 581-621 | 电子反馈同轴光镜头 | 911-111EFC |
3D接触式探针 | 581-721 | 校准球 | 581-821 |
电脑及显示器 | 581-971 | 1/1.8”彩色相机 | 484-123 |
块规 | 581-811 | 0.5X附加物镜 | 423-050 |
脚踏开关 | 581-351 | 2X附加物镜 | 423-200 |
