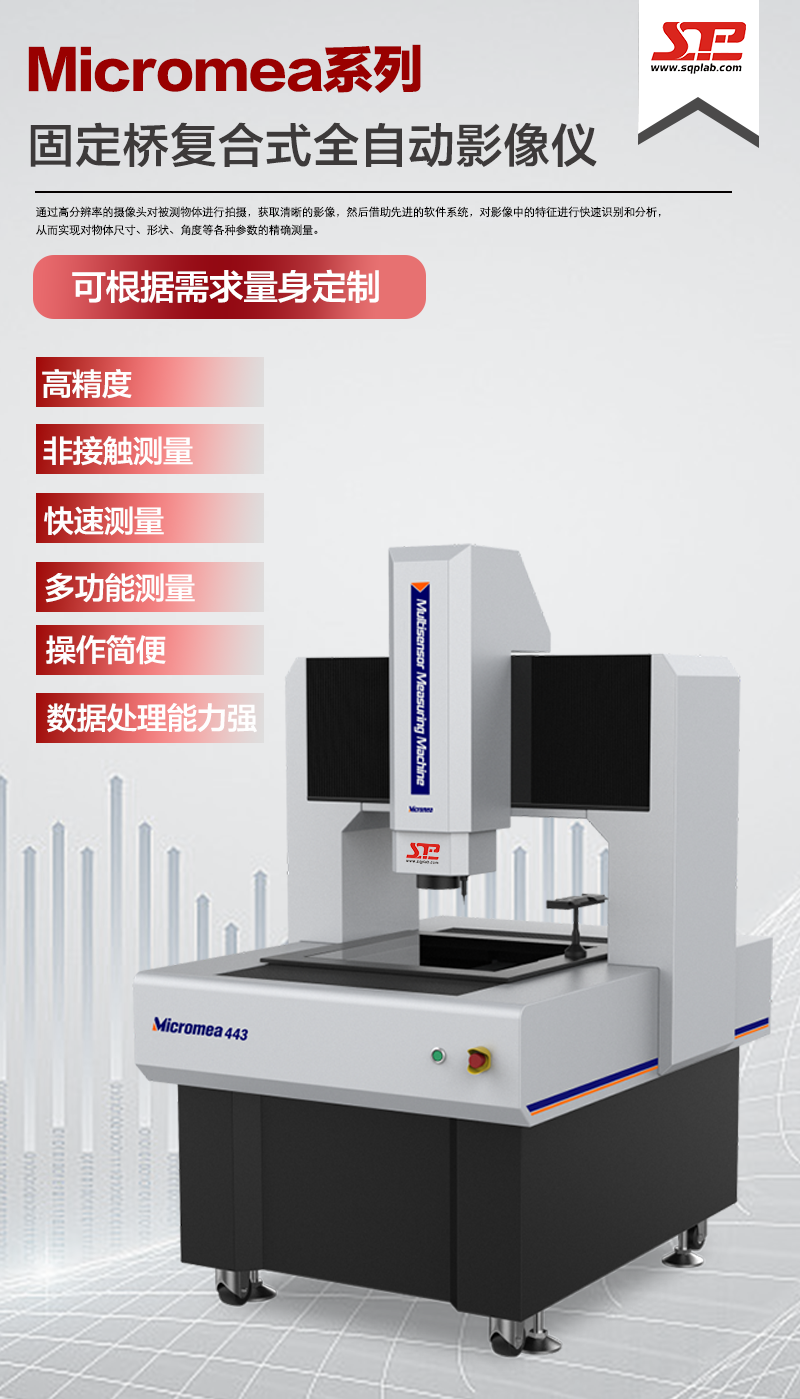

Micromea系列固定桥复合式全自动影像仪

精准测量

高清影像

快速定位

规格型号：Micromea443、Micromea553 、Micromea663

数据指标：XY轴：≤1.8+L/200(um)、Z轴：≤4.0+L/200(um)

产品介绍

Micromea系列是一种复合式三坐标测量仪，专为高精度和大尺寸测量而设计。采用移动桥式结构，测量工件固定不动，保证高测量精度和稳定性。广泛应用于电子工业、医疗器械、液晶显示器、航空航天等行业的测量。

立即免费获取：仪器报价方案与仪器PDF资料！

点击查看价格

广东区域陈经理： 133-8017-9358

产品细节

产品介绍

产品特点

应用领域

产品参数

产品特点：

l 主体部分全花岗岩材质，保证机器的精度及稳定性；

l 本机型采用固定桥式，即X轴与Y轴运动与不影响，机械的稳定性更有保障；

l 采用卧式横梁，提高X轴与Y轴直线精度及垂直度，将导轨上的精度误差集中到Z方向；

l 全系列千兆网采用数字相机;

l 全系标配全自动同轴光导轨镜头；

l 可编程5环8区LED表面照明，轮廓平行LED照明，可智能实现256级亮度调节;

l 使用全自动测量软件RationalVue，功能强大，操作简单;

l 全系标配RationalVue CNC MS测量软件;

l 可选配触摸探头和激光探头，也可根据客户要求定制。

技术参数:

产品名称		固定桥复合式全自动影像仪Micromea系列
产品型号		Micromea443	Micromea553	Micromea663
X/Y轴行程		(400*400)mm	(500*500)mm	(600*600)mm
Z轴行程		300mm
X/Y/Z3轴光栅尺（mm）		分辨率：0.1um
导向方式		精密直线导轨
操作方式		遥控手柄，鼠标操作，编程自动检测
测头系统		TP20和MCR20 测头交换架
测量精度*		XY轴：≤1.8+L/200(um)
		Z轴：≤4.0+L/200(um)
重复性		1.8um
光源	轮廓光	LED平行轮廓光源
		5环8区0~255级连续可调
	表面光
视频系统**		1/1.8"彩色CCD相机
		6.5X自动变倍镜头；光学放大倍数：0.7X-4.5X，视频放大倍率：20X~129X（21.5"显示器）
测量软件		RationalVue CNC MS
操作系统		支持WIN10/11-32/64位操作系统
机台承载		30Kg
工作环境		温度20℃±2℃，温度变化<1℃/Hr；湿度30%~80%RH；震动<0.02g's，≤15Hz。
电源		AC220V/50Hz; 110V/60Hz
外形尺寸(WxDxH)		(160010501650)mm	(170011501650)mm	(180012501650)mm
仪器重量		1380Kg	1480Kg	1580Kg

备注：

L表示测量长度，以毫米为单位，Z轴的机械精度，聚焦精度与工件表面有很大的关系。

n**放大倍率为近似值，具体与显示器的尺寸和分辨率相关。

n客户可根据需求选配附加镜。
