规格型号：SU-100
数据指标：测量范围:（DIN） HB: 85-650; HV 80-1599; HRC 20-70; HRB: 41-100; HRA: 61-85.6 HS: 34.2-97.3; Mpa: 255-2180N/mm
立即免费获取：仪器报价方案与仪器PDF资料！
产品应用：

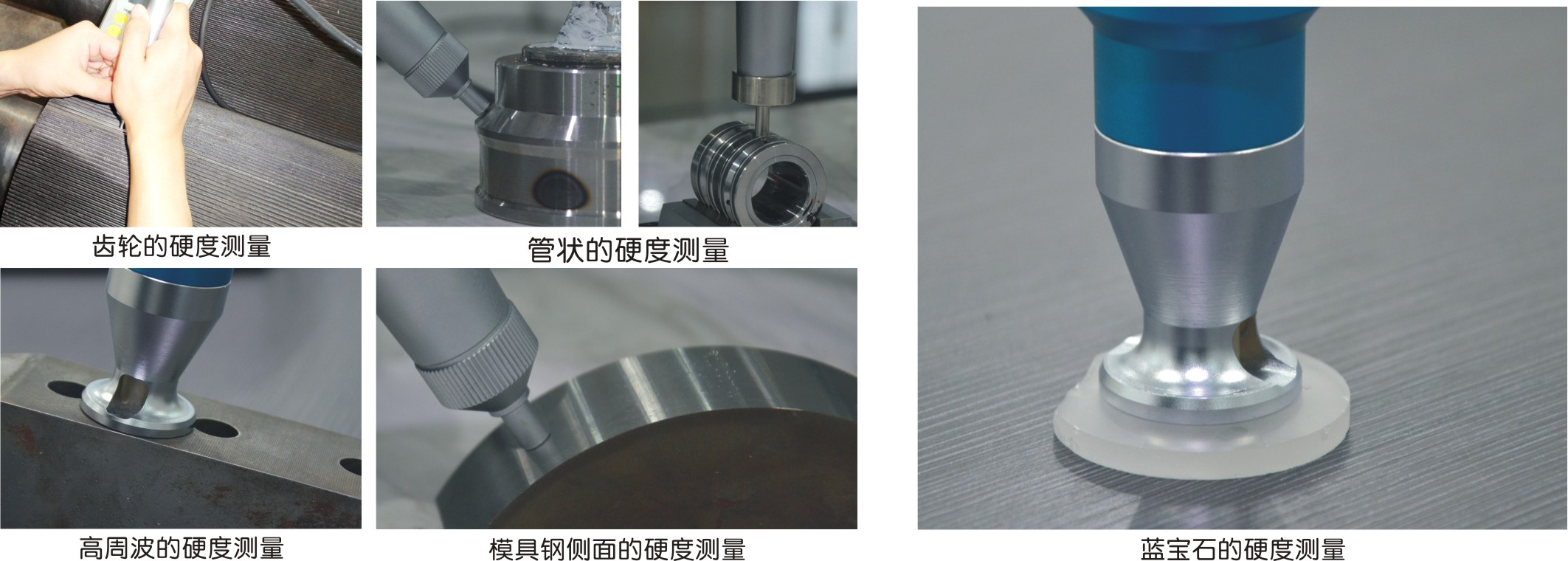

超声波硬度计可测量法兰盘边缘和齿轮根部冲压件、工模、薄板、表面硬化的齿和齿轮槽、锥度部分的硬度测量；以及轴和薄壁管道、容器的硬度测量；车轮、涡轮转子的硬度测量；钻头的刀口和HAZ焊接部位的硬度测量；蓝宝石的硬度测量能覆盖工。
技术参数：
产品名称 | 超声硬度计 | ||||
型号 | SU-100 | ||||
货号# | 882-121 | ||||
可选测头 | 手动测头：10N、20N、49N、98N 电动测头：3N、5N、8N、10N | ||||
测量范围（DIN） | HB: 85-650; HV 80-1599; HRC 20-70; HRB: 41-100; HRA: 61-85.6 HS: 34.2-97.3; Mpa: 255-2180N/mm | ||||
测量精度（%） | 测量精度 超声波硬度计德标DIN50159-1-2008示值误差要求(%) | ||||
硬度标尺 | ﹤250HV | 250~500HV | 500~800Hv | ﹥800HV | |
HV0.1 | 6 | 7 | 8 | 9 | |
HV0.3 | 6 | 7 | 8 | 9 | |
HV0.8 | 5 | 5 | 6 | 7 | |
HV1 | 5 | 5 | 6 | 7 | |
HV5 | 5 | 5 | 5 | 5 | |
HV10 | 5 | 5 | 5 | 5 | |
支持硬度标尺 | 维氏（HV）；洛氏（HRA、HRB、HRC）;布氏（HB）；肖氏(HS) | ||||
数据显示 | 测量值，硬度转换值 | ||||
语言选择 | 中文、英文、德语、葡萄牙语、西班牙语、俄语、土耳其语、捷克语、韩语 | ||||
数据输出 | RS232数据输出 | ||||
数据存储 | 可存储20组校正数据和1000组测量数据 | ||||
工作环境 | 温度：-10℃~50℃; 湿度:30%~80% | ||||
电源 | 可充电锂电池，工作电压4.2V,3200mAh | ||||
充电电压 | AC220V/50Hz, 110V/60Hz | ||||
主机尺寸及重量 | 主机尺寸：160x80x31mm；主机重量：500g（不包括探头） | ||||
包装尺寸及重量 | 外包装尺寸：400x320x150mm；主机重量：5Kg | ||||
标准配置：
产品名称 | 货号# | 产品名称 | 货号# | 产品名称 | 货号# |
主机SU-100 | 882-121 | 20N手动测头 | 882-321 | 防震仪器箱 | 882-901 |
超声波硬度块 | 882-641 | 测头数据线 | 882-801 | 螺丝刀 | 882-951 |
USB充电器 | 882-851 | 串口数据线 | 852-810 | 说明书 | SU-100 |
产品合格证 | SU-100 | 产品装箱单 | SU-100 | 产品保修卡 | SU-100 |

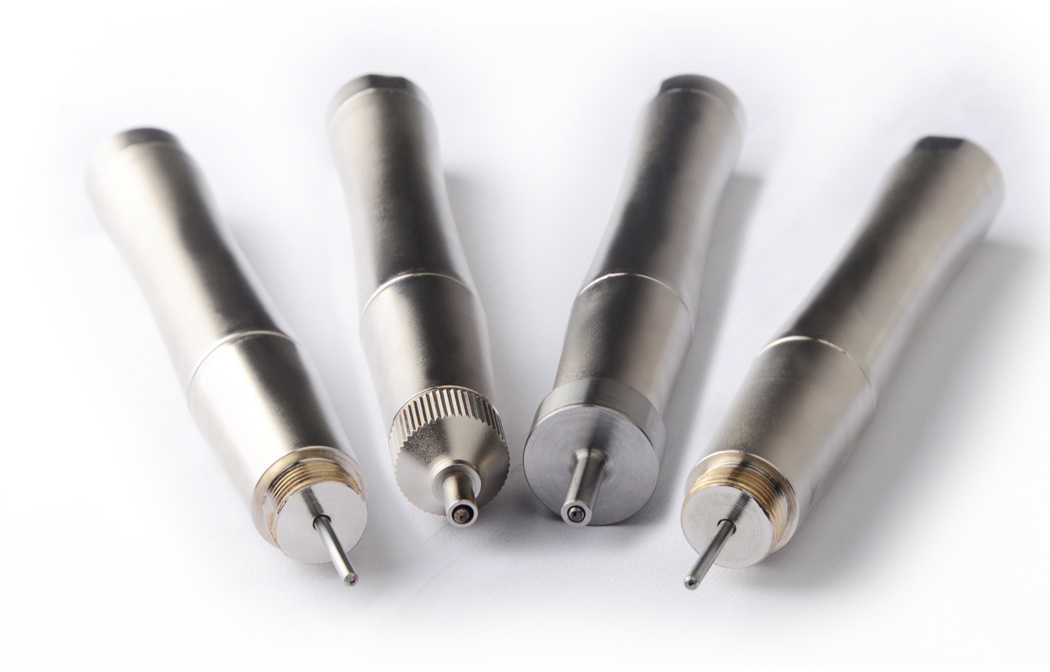

超声硬度计手动测头：
手动测头特点：
l 超声波接触阻抗方法；
l 无需借助外部支架就可获得精准的硬度测量值；
l 优异的人体工程学设计便于握紧探头；
l 表面压痕小，便于材料和工件的后期处理；
l 电动加载/保荷/卸载；
l 精准的一键式快速测量；
l 带磁力的平面支撑环；
l 特别适用于薄片及镀层硬度测量，测量精度更加准确；
l 配置深孔保护帽，可适用于各种应用场合进行测量。
技术参数：
测头类型 | HP-1K | HP-2K | HP-5K | HP-10K |
货号 | 882-311 | 882-321 | 882-331 | 882-341 |
真实试验力 | 10N | 20N | 50N | 98N |
直径 | 22mm | 22mm | 22mm | 22mm |
长度 | 154mm | 154mm | 154mm | 154mm |
谐振棒直径 | 2.4mm | 2.4mm | 3mm | 3mm |
测量面最大粗糙度 | Ra<3.2um | Ra<5um | Ra<10um | Ra<15um |
工件最小重量 | 0.3kg | 0.3kg | 0.3kg | 0.3kg |
工件最小厚度 | 2mm | 2mm | 2mm | 2mm |

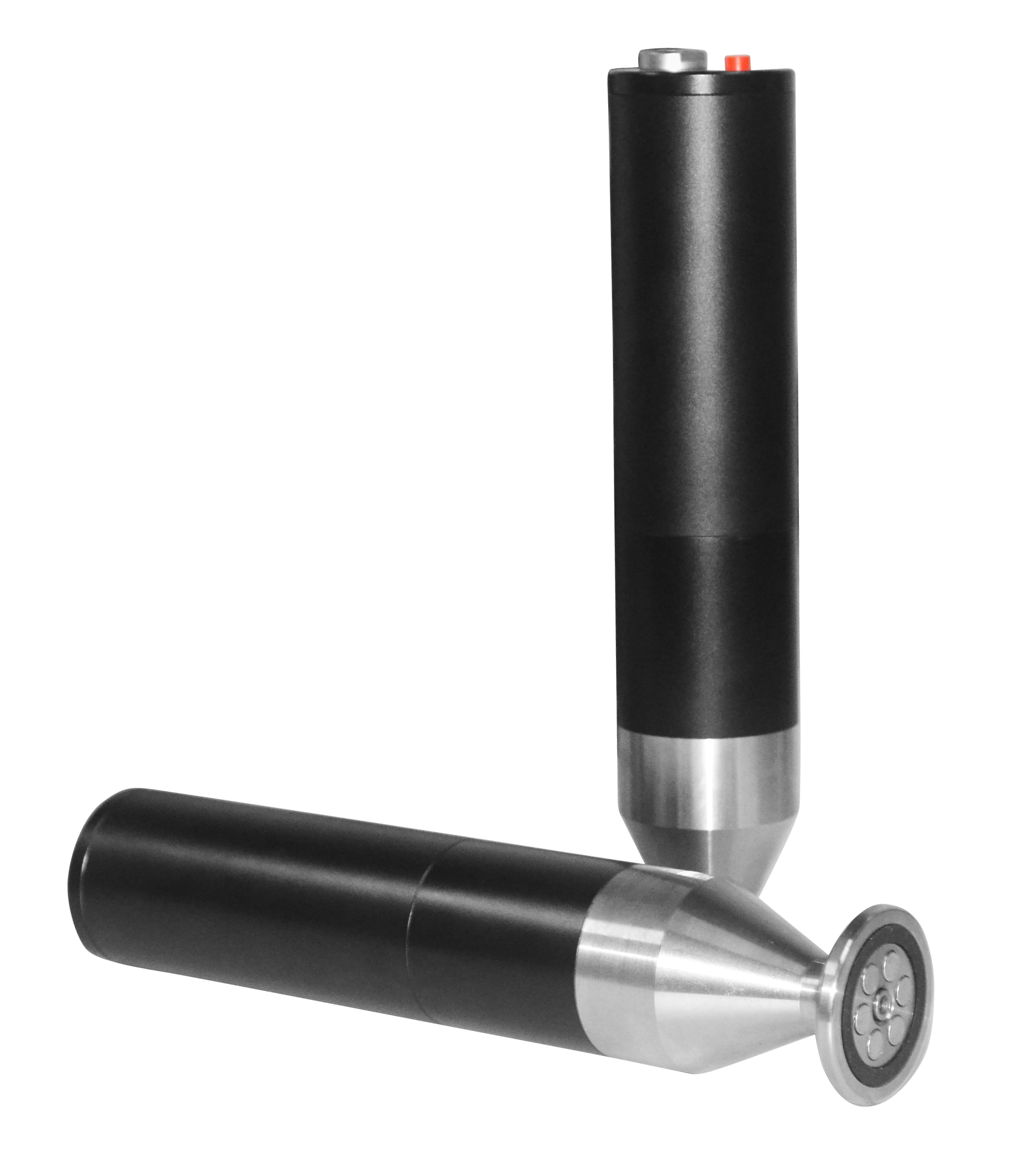

超声硬度计电动测头：
技术参数：
测头类型 | MP-300 | MP-500 | MP-800 | MP-1000 | MP-2000 |
货号# | 882-221 | 882-231 | 882-241 | 882-251 | 882-261 |
真实试验力 | 3N | 5N | 8N | 10N | 20N |
直径 | 46mm | 46mm | 46mm | 46mm | 46mm |
长度 | 197.5mm | 197.5mm | 197.5mm | 197.5mm | 197.5mm |
谐振棒直径 | 3.7mm | 3.7mm | 3.7mm | 3.7mm | 3.7mm |
工件最小重量 | 0.3kg | 0.3kg | 0.3kg | 0.3kg | 0.3kg |
工件最小厚度 | 2mm | 2mm | 2mm | 2mm | 2mm |
标准硬度块参数：
硬度值范围 | 货号# | 均匀度 | 硬度块尺寸 |
(28~35)HRC | 882-611 | ±1.5HRC | Ø90x16mm |
(38~45) HRC | 882-621 | ±1.5HRC | Ø90x16mm |
(48~55)HRC | 882-631 | ±1.5HRC | Ø90x16mm |
(58~65)HRC | 882-641 | ±1.5HRC | Ø90x16mm |
(300~800)HV 1 | 882-651 | ±3% HV | Ø90x16mm |
(300~800)HV 5 | 882-661 | ±3% HV | Ø90x16mm |
(300~800)HV 10 | 882-671 | ±3% HV | Ø90x16mm |
(85~550)HB | 882-681 | ±3%HB | Ø90x16mm |

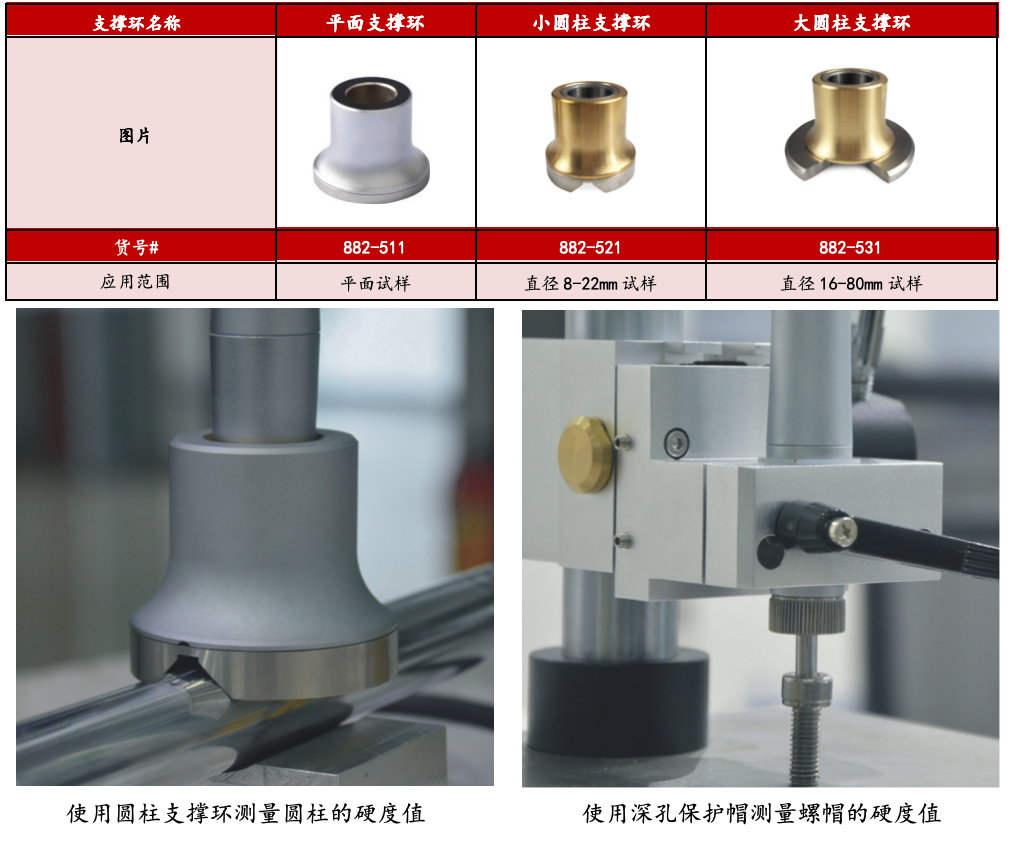

支撑环参数：
