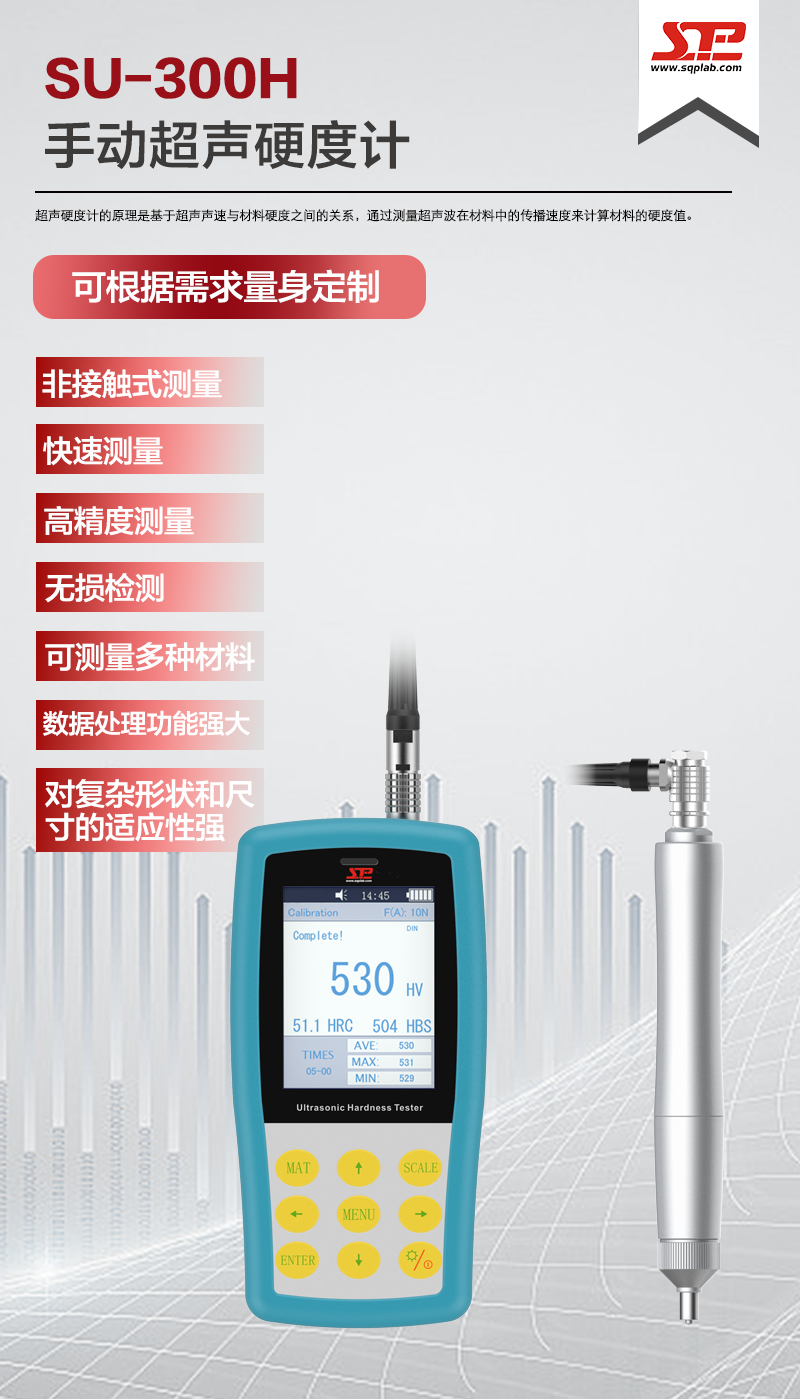

规格型号：SU-300H
数据指标：测量范围（DIN）：HBS:100-500; HV:100-1500; HRC:20-68; HRB:55-100; HRA:37-85; Mpa: 255-2180N/mm
立即免费获取：仪器报价方案与仪器PDF资料！
产品特点：
精度高：测试精度可达HV: ±3% HV，HR:±1.5HR，HB: ±3%HB;
压痕小：肉眼无法直接观测，需要用高倍金相显微镜才能发现;
速度快：测试结果在2秒内输出，比显微硬度计效率提高了60倍;
大屏幕：3.2″的彩色屏幕上直接显示当前测量值、最大值、最小值、平均值和硬度转换值;
操作简便：只需轻轻一键操作，就可快速出测试结果;
无线打印：支持无线蓝牙打印和数据传输。

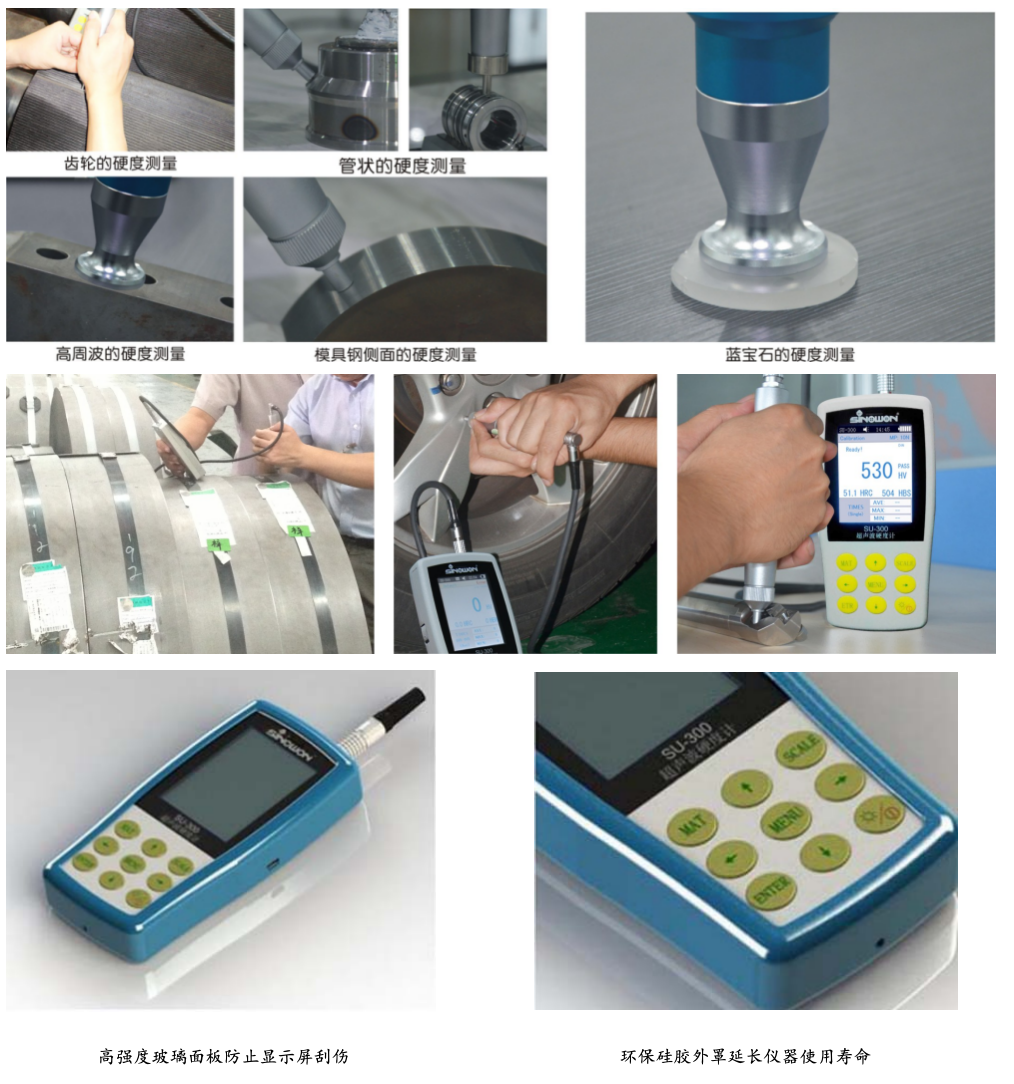

应用范围：
SU-300H手动超声硬度主机采用积木式模板化设计，搭配手动超声测头HP-1K, HP-2K, HP-5K, HP-10K，可以测量法兰盘边缘和齿轮根部冲压件、工模、薄板、表面硬化的齿和齿轮槽、锥度等部分的硬度；以及轴和管道内外壁、容器的硬度；车轮、涡轮转子、曲轴等金属零部件的硬度；刀具、钻头刀口和支撑座的硬度；焊缝热影响区域（HAZ）的硬度；注塑机螺杆等零件镀铬层的硬度；印刷滚筒，轧辊上镀铬层、镀铜层的硬度。
SU-300H可以匹配机器手等自动化装置，组装在热处理设备和机加工设备生产线上，成为生产流水线上的在线硬度检测设备。
SU-300H可选配电动测头MP-300， MP-500， MP-800， MP-1000，将机器升级成为电动超声硬度计SU-300M。
技术参数：
产品名称 | 超声硬度计 | ||||
型号 | SU-300H | ||||
货号# | 882-141H | ||||
可选测头 | 手动测头：10N、20N、49N、98N；电动测头：3N、5N、8N、10N | ||||
测量范围（DIN） | HBS:100-500; HV:100-1500; HRC:20-68; HRB:55-100; HRA:37-85; Mpa: 255-2180N/mm | ||||
测量精度（%） | 硬度标尺 | ﹤250HV | 250~500HV | 500~800Hv | ﹥800HV |
HV0.1 | 6 | 7 | 8 | 9 | |
HV0.3 | 6 | 7 | 8 | 9 | |
HV0.8 | 5 | 5 | 6 | 7 | |
HV1 | 5 | 5 | 6 | 7 | |
HV5 | 5 | 5 | 5 | 5 | |
HV10 | 5 | 5 | 5 | 5 | |
硬度标尺 | 维氏（HV）；洛氏（HRA、HRB、HRC）;布氏（HB）；肖氏(HS) | ||||
显示屏 | 3.2“彩色液晶屏 | ||||
数据显示 | 测量值，最大值，最小值，平均值，硬度转换值和测量模式 | ||||
语言选择 | 中文、英文、德语、葡萄牙语、土耳其语 | ||||
数据输出 | RS232数据输出 | ||||
数据打印 | 蓝牙无线打印机 | ||||
数据存储 | 可存储20组校正数据和1000组测量数据 | ||||
文字输入 | 支持数字及字母录入 | ||||
工作环境 | 温度：-10℃~50℃; 湿度:30%~80% | ||||
仪器电池 | 可充电锂电池，工作电压4.2V,3200mAh | ||||
充电电压 | AC220V/50Hz, 110V/60Hz | ||||
主机尺寸及重量 | 主机尺寸：160x80x31mm；主机重量：500g（不包括探头） | ||||
包装尺寸及重量 | 外包装尺寸：400x320x150mm；包装重量：5Kg | ||||
标准配置：
产品名称 | 货号# | 产品名称 | 货号# | 产品名称 | 货号# |
主机SU-300 | 882-141H | 20N手动测头 | 882-321 | 防震仪器箱 | 882-901 |
硬度块(58~65)HRC | 882-641 | 测头数据线 | 882-801 | 内六角扳手 | ------ |
USB充电器 | 882-851 | 产品合格证/保修卡 | SU-300H | 产品装箱单/说明书 | SU-300H |

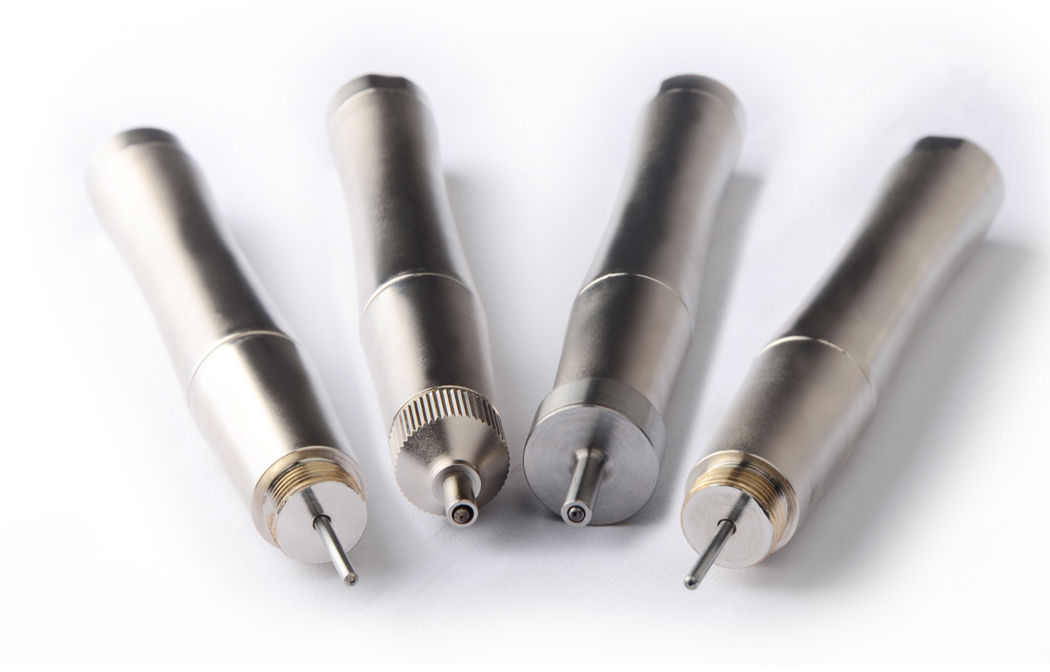

超声硬度计手动测头：
手动测头特点：
●超声波接触阻抗方法；
●无需借助外部支架就可获得准确的硬度测量值；
●360°无死角快速测量；
●优异的人体工程学设计便于握紧测头；
●完美的测头尺寸和重量使得测量角度的控制更为得心应手；
●在固定的位置甚至材料的边缘都能准确快速的测量；
●表面压痕小，便于材料和工件的后期处理。
技术参数：
测头类型 | HP-1K | HP-2K | HP-5K | HP-10K |
货号# | 882-311 | 882-321 | 882-331 | 882-341 |
真实试验力 | 10N | 20N | 50N | 98N |
直径 | 22mm | 22mm | 22mm | 22mm |
长度 | 154mm | 154mm | 154mm | 154mm |
谐振棒直径 | 2.4mm | 2.4mm | 3mm | 3mm |
测量面最大粗糙度 | Ra<3.2um | Ra<5um | Ra<10um | Ra<15um |
工件最小重量 | 0.3kg | 0.3kg | 0.3kg | 0.3kg |
工件最小厚度 | 2mm | 2mm | 2mm | 2mm |

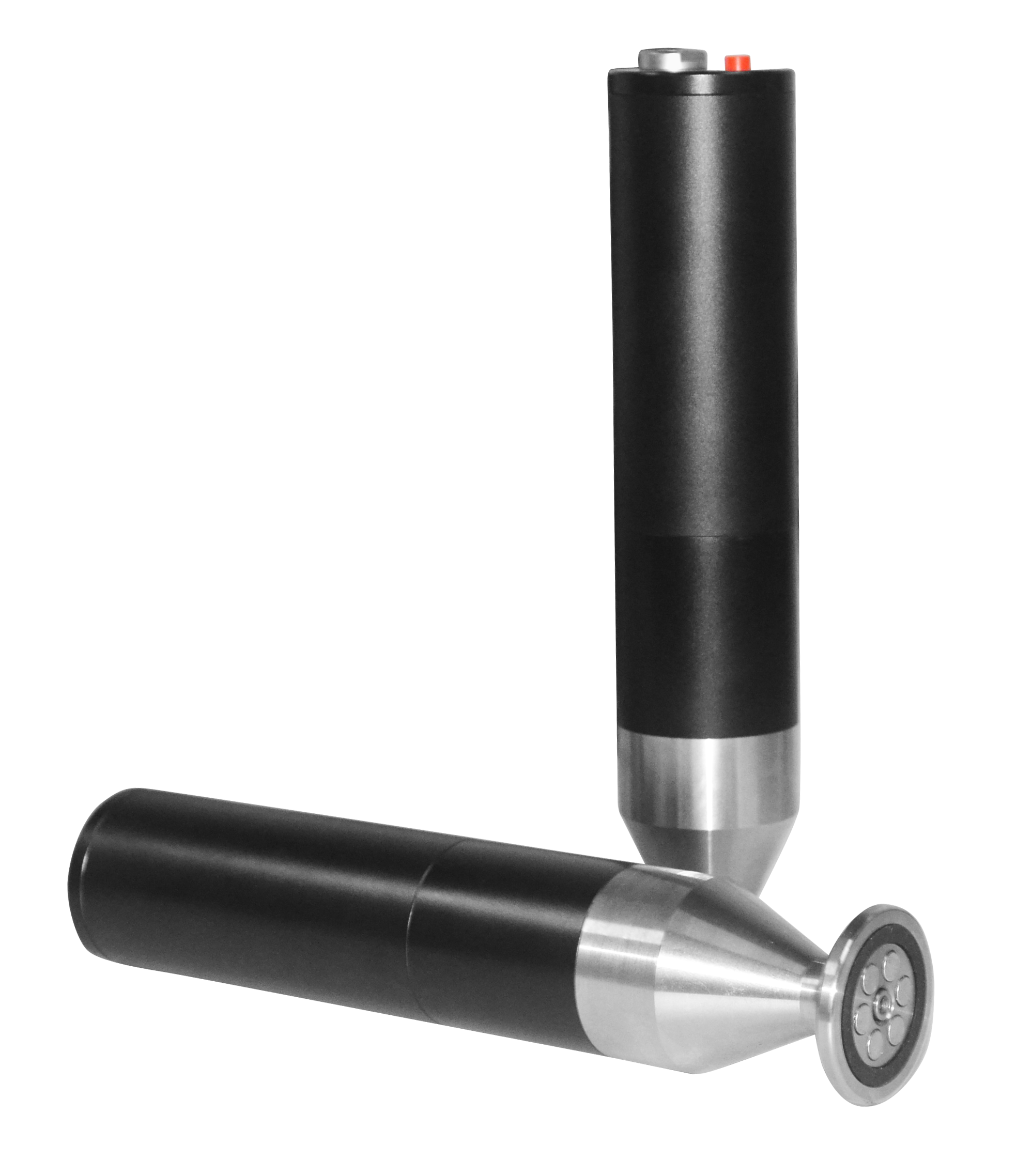

超声硬度计电动测头：
电动测头特点：
l 超声波接触阻抗方法；
l 无需借助外部支架就可获得准确的硬度测量值；
l 专利磁性支撑环；
l 人体工程学流线型设计；
l 测试压痕小，便于材料和工件的后期处理，适合机加工后的成品测量；
l 一键操作，电动自动加载/保荷/卸载；
l 特别适用于薄片，镀烙，镀铜，渗碳，渗氮层硬度的测量；
l 配置加长保护帽，轻松测量深孔和圆弧面等不规则面的硬度。
技术参数：
测头类型 | MP-300 | MP-500 | MP-800 | MP-1000 | MP-2000 |
货号# | 882-221 | 882-231 | 882-241 | 882-251 | 882-261 |
真实试验力 | 3N | 5N | 8N | 10N | 20N |
直径 | 46mm | 46mm | 46mm | 46mm | 46mm |
长度 | 197.5mm | 197.5mm | 197.5mm | 197.5mm | 197.5mm |
谐振棒直径 | 3.7mm | 3.7mm | 3.7mm | 3.7mm | 3.7mm |
工件最小重量 | 0.3kg | 0.3kg | 0.3kg | 0.3kg | 0.3kg |
工件最小厚度 | 2mm | 2mm | 2mm | 2mm | 2mm |
标准硬度块参数：
硬度值范围 | 货号# | 均匀度 | 硬度块尺寸 |
(28~35)HRC | 882-611 | ±1.5HRC | Ø90x16mm |
(38~45) HRC | 882-621 | ±1.5HRC | Ø90x16mm |
(48~55)HRC | 882-631 | ±1.5HRC | Ø90x16mm |
(58~65)HRC | 882-641 | ±1.5HRC | Ø90x16mm |
(300~800)HV 1 | 882-651 | ±3% HV | Ø90x16mm |
(300~800)HV 5 | 882-661 | ±3% HV | Ø90x16mm |
(300~800)HV 10 | 882-671 | ±3% HV | Ø90x16mm |
(85~550)HB | 882-681 | ±3%HB | Ø90x16mm |

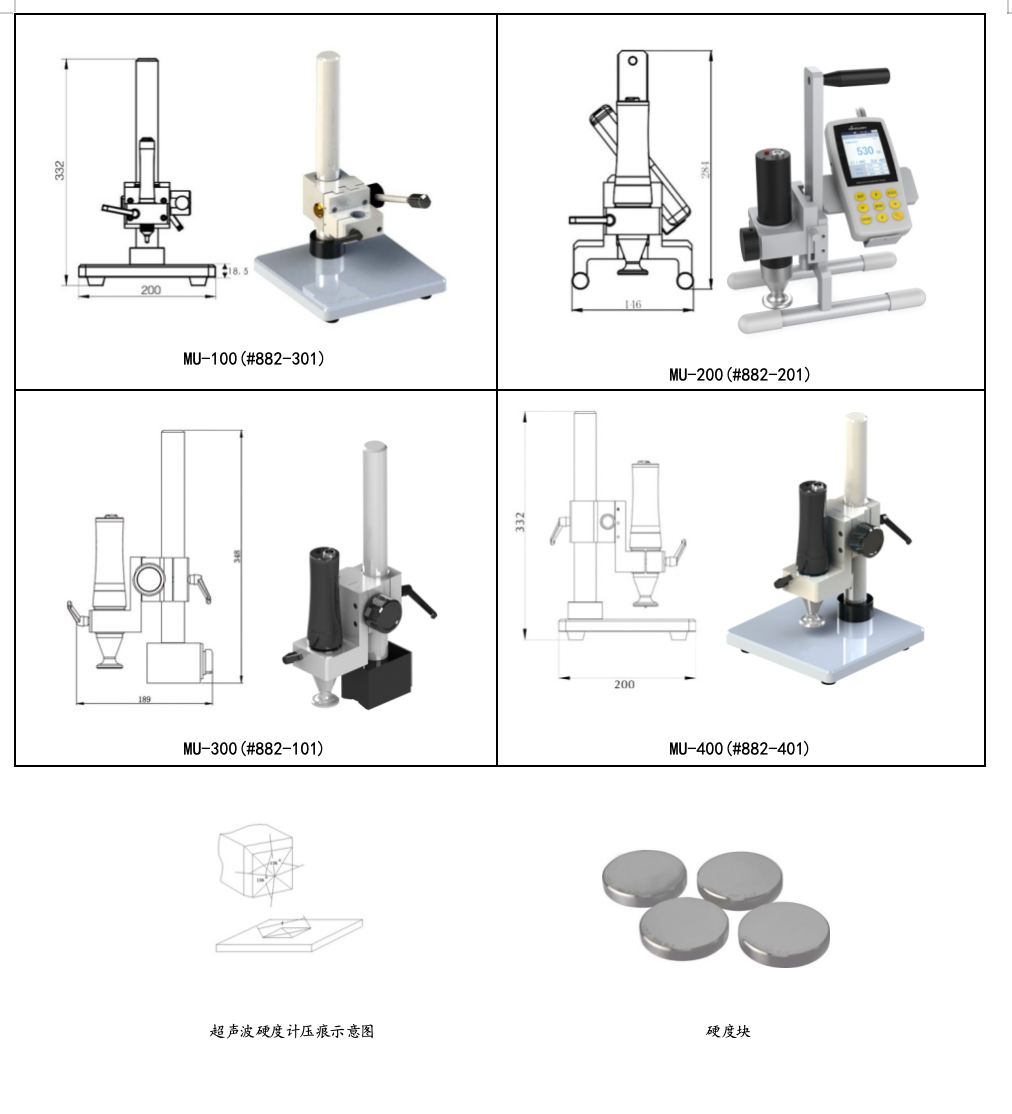

测试支架:
型号 | MU-100 | MU-200 | MU-300 | MU-400 |
货号# | 882-301 | 882-201 | 882-101 | 882-401 |
材料 | 不锈钢 | 镁铝合金 | 铝 | 不锈钢 |
重量 | 8.8Kg | 1.6Kg | 4.5Kg | 9.5Kg |
外形尺寸 | 200x200x332mm | 205x142x284mm | 200x120x348mm | 200x200x332mm |
包装尺寸 | 320x320x440mm | 405x340x580mm | 398x310x540mm | 398x398x530mm |
备注 | 手动测头专用支架 | 电动测头轧辊专用支架 | 磁力支架 | 电动测头专用支架 |
测试支架型号分类：
支撑环参数：
支撑环名称 | 平面支撑环 | 小圆柱支撑环 | 大圆柱支撑环 |
货号# | 882-511 | 882-521 | 882-531 |
应用范围 | 平面试样 | 直径8-22mm试样 | 直径16-80mm试样 |

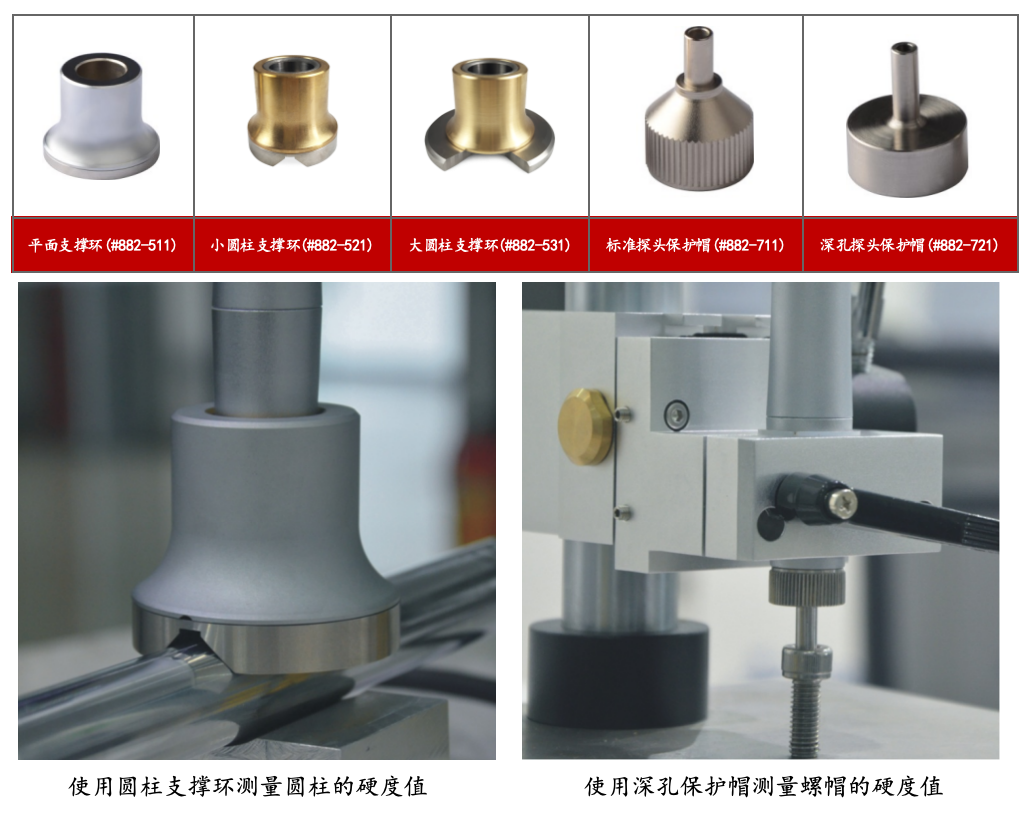

支撑环及保护帽:
超声波硬度计探头应用领域:
试验力 | 模式 | 特性 | 典型应用 |
98N | 标准长度（手动） | 压痕较大，对表面要求低 | 小型锻件、铸造材料、焊缝检查、热影响区 |
49 N | 标准长度（手动） 长探头（手动） 短探头（手动） | 常用 延长30mm 长度缩短(90mm),电子元件分离式布置 | 感应硬化或渗碳零件，如凸轮轴、涡轮焊缝检查、热影响区 测量凹槽、齿侧和齿根 涡轮叶片、直径大于90 mm的管道内壁 |
10 N | 标准长度（手动） 长探头（手动） 短探头（手动） | 容易加压，提供小半径测试的控制 延长30mm 长度缩短(90mm),电子元件分离式布置 | 离子渗氮冲模、模壳、夹具、薄壁件 轴承、齿侧 涡轮叶片、直径大于90 mm的管道内壁 |
20N | 电动探头 | 电机加载，凹痕更小 | 光滑的精密零件、齿轮、轴承滚道 |
10N | 电动探头 | 电机加载，凹痕更小 | 光滑的精密零件、齿轮、轴承滚道 |
8 N | 电动探头 | 电机加载，凹痕更小 | 光滑的精密零件、齿轮、轴承滚道 |
3 N | 电动探头 | 电机加载，凹痕更小 | 薄层，如钢筒上的铜或铬；铜轮转影印筒；镀层、表面硬化件 |
