规格型号：AutoVicky ZHV-MVH50010
数据指标：显微硬度加载力 ：10 / 25 / 50 / 100 / 200 / 300 / 500 / 1000 gf ；98.07/ 245.2/ 490.3/ 980.7/ 1961/ 2942/ 4903/ 9807 mN
立即免费获取：仪器报价方案与仪器PDF资料！
产品特点:

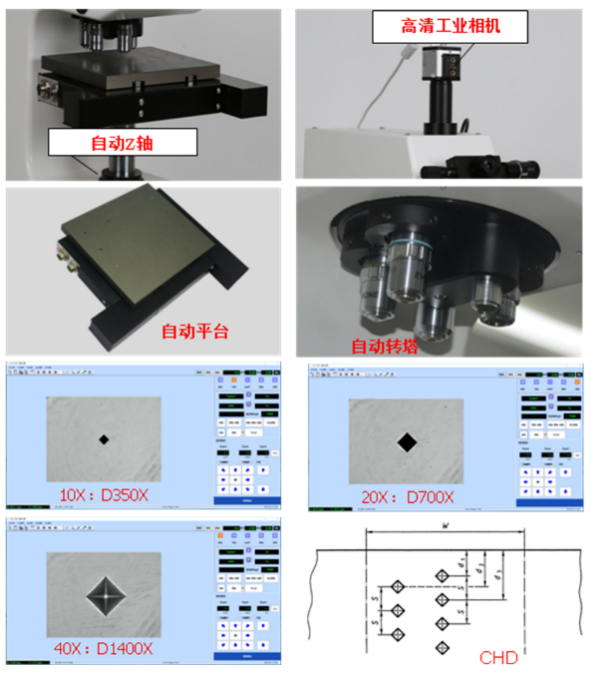

l 自动平台，自动对焦，自动测量，双维氏/努普 压头；
l 加载力: 精准的自重保证了加载力系统可靠和准确；
l 光路:高分辨率光学显微镜路，使压痕图像清晰、清晰；
l 自动转塔:测量物镜，观察物镜和压头自动进行切换；
l 自动平台:系统自动控制X-Y平台；
l 自动对焦:结合高分辨率光学系统, 高清工业相机，Z轴升降马达和自动对焦算法，实现试样焦平面的自动对焦；
l 自动测量: 3A有灵活的软件模块框架, 使用多线程技术，自动对焦技术，图像识别技术；实现了从物镜/压头切换，压痕打压，压痕测量，硬度值计算，到最后生成报告的自动化测量。
产品应用:
维氏硬度测量方式基于光学测量。先用方锥形金刚石压头去压材料表面，保持规定时间后，用测量压痕对角线长度，再按公式来计算硬度的大小。 这种方法测量的材料范围很广, 但测试样本必须抛磨至合适尺寸方可进行检测。 显微维氏硬度计的试验力比较轻，从10gm to 1kgf不等, 而普通维氏硬度计试验力可达50 kg以上。
显微维氏和努普的测量方式可应用于大部分材料的硬度检测，包括金属、陶瓷和复合材料等。维氏硬度计的压头小, 适用性广泛，通过压痕轮廓的测量，可以实现对细薄材料的硬度测量，如测量箔片、细小零件的表面、表面硬化层的深度等。
产品技术参数:
产品名称 | 全自动显微/维氏/努普硬度计 | |
型号 | AutoVicky ZHV-MVH50010 | |
货号# | 822-340AF | |
对焦模式 | 显微维氏/努氏: 双自动对焦/手动对焦; 普通维氏: 手动对焦 | |
加载系统 | 高精度砝码 | |
显微硬度加载力 | gf | 10 / 25 / 50 / 100 / 200 / 300 / 500 / 1000 |
mN | 98.07/ 245.2/ 490.3/ 980.7/ 1961/ 2942/ 4903/ 9807 | |
普通维氏硬度加载力 | Kgf | 1 /2/ 3 / 5 / 10 / 20 / 30/50 |
N | 9.807 / 19.614 / 29.421 / 49.035 / 98.07 / 196.14 / 294.21 / 490.35 | |
加载机构 | 试验力自动加载，保荷和卸载 | |
保荷时间 | 5 ~ 99 秒，可调节 | |
转塔 | 自动转塔 | |
160mm双光学显微镜系统 | 高分辨率光学显微镜路径 10倍数码测量目镜 显微维氏/努普测量10倍, 40倍物镜 普通维氏测量10倍, 20倍物镜 0.5倍带摄像头的C型支架，用于双目测量 | |
放大倍数 | 光学测量倍数:100x, 200x, 400x( 10x, 20x, 40x 物镜 and 10x 目镜 ) | |
电子测量倍数：350x, 700x, 1400x | ||
光源 | LED 光源 | |
图象采集装置 | 130万像素数字CCD图象采集装置 | |
样品最大高度 | 90mm | |
样品最大深度 | 110mm | |
硬度标尺 | HV 、HK | |
自动载物台 | 类型 | 电子型 |
尺寸 | 200 × 180 mm | |
最大移动量 | 100 × 100 mm | |
动力 | 步进电机 | |
分辨率 | 0.5um | |
驱动控制器 | VickyControl2000 | |
硬度测量软件 | 3A: 自动平台、自动对焦、自动测量 | |
PC系统 | 戴尔 OptiPlex3046MT | |
LCD 显示器 | 21.5” 戴尔 LCD 显示器 | |
执行标准 | ASTM E-92, ISO 6507, GB/T4340 | |
净重 | 150Kg | |
工作电压 | AC 220V/50Hz 或 110V/60 Hz | |
自动测量软件:

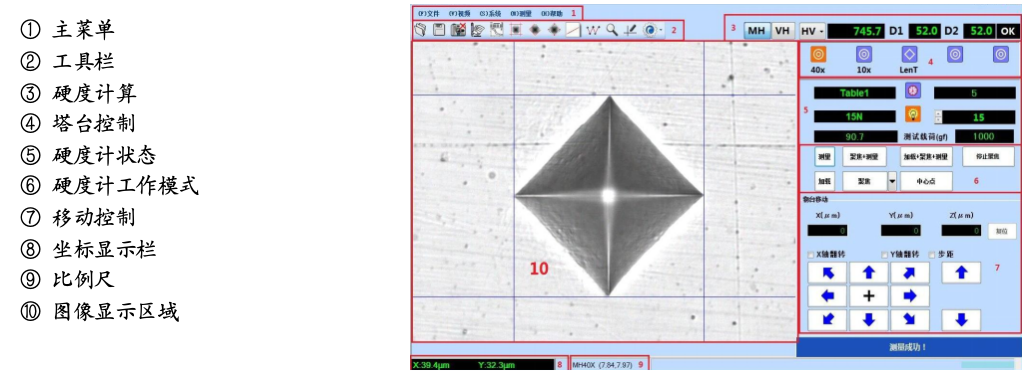

软件界面: 3A
1、直接控制硬度计主机
软件工具栏可以直接控制主机的转塔, 试验力加载、保荷和卸载, X-Y运动平台和Z轴自动对焦，物镜-压头-物镜自动切换，光源亮度，硬度标尺及通信口参数等可进行设置并反映在软件界面上。双向可相互沟通, 操作性佳。
2、对压痕进行自动测量
自动测量实现单个压痕从打压，测量到记录，显示整个过程。通过对转塔控制，试验力控制，使用自动对焦技术，图像识别技术，实现对试样的维氏硬度计进行自动测量。压痕可视深度为1mm，对焦分辨率可达0.2um。五秒内完成对焦，8秒内完成测量。
3、硬度梯度自动测量

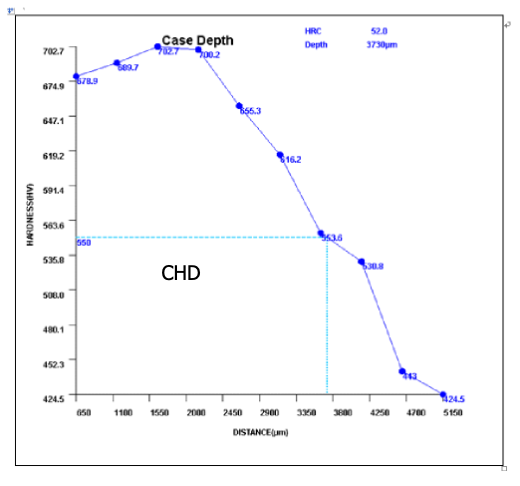

实现试样硬度梯度的编程测量，并生成深度-硬度曲线，实现诸如零件渗氮层测量，渗碳层测量等功能。
4、测试精度标定
系统具有标定功能,任意物镜下测量倍数标定可随时更换。

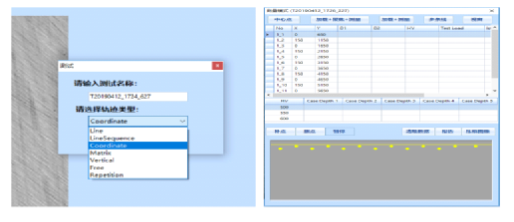

软件系统可控制自动载物台进行编程移动，可进行相关的样品的路径存储功能允许复杂的随机测量；根据不同测试样品需求选择 直线、之字形线、圆、弧线、随机点、矩阵、自学习模式等移动编程方式，简化了测量条件的设置过程。

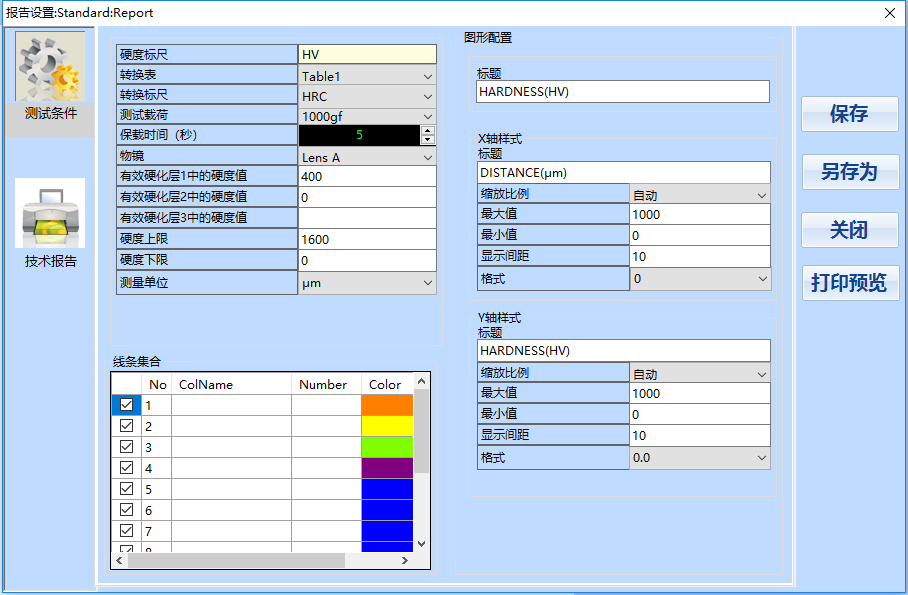

5、数据存储、输出及图片打印
可存储编程数据，可打印出包含数理统计及硬化层深度曲线的测试报告，还可打印观察到的样品形貌图。直接反映出压痕及背景的显微组织。

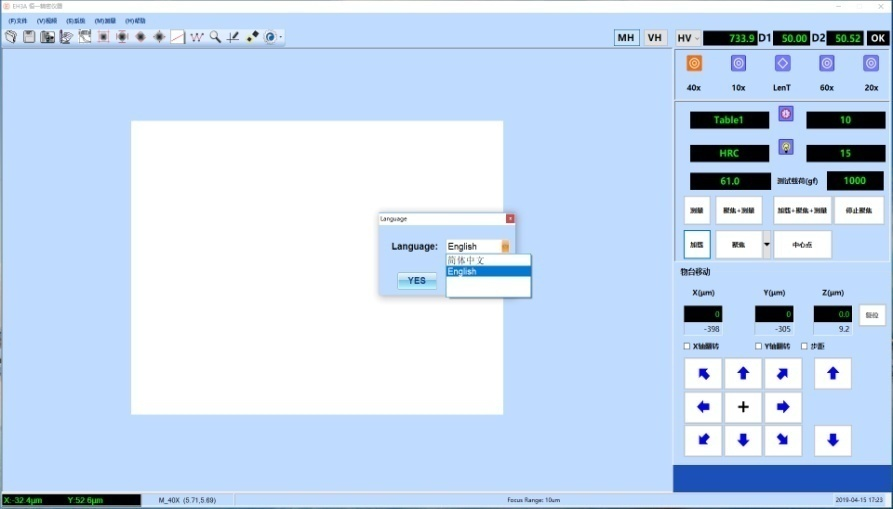

6、多语言选择
软件界面中、英文可选，提供软件使用的通用性。

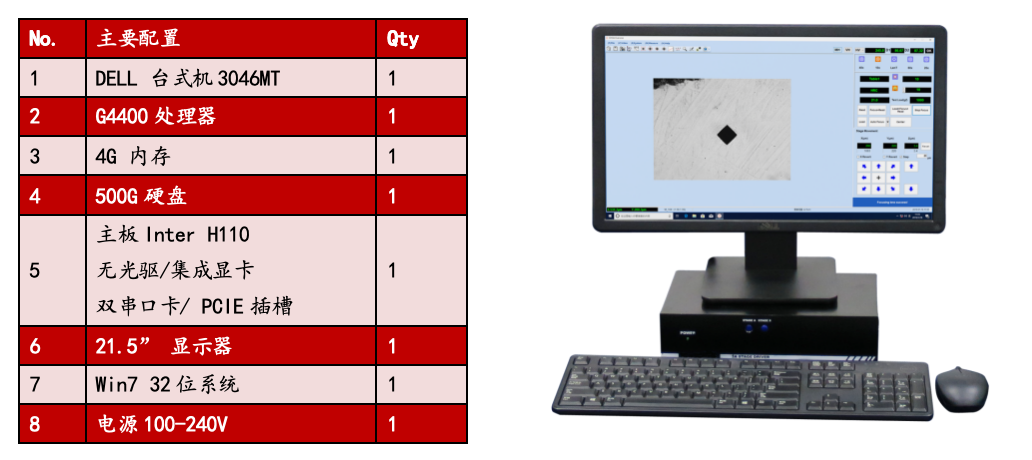

电脑配置:
标配包含戴尔电脑和测量软件，3A硬度测试软件在英文WIN10操作系统下使用。
标准配置:
产品 : AutoVicky ZHV-MVH50010 | 数量 |
主机：AutoVicky ZHV-MH1010F/AutoVicky ZHV-VH50 | 2 |
彩色数显触摸操作面板 | 2 |
电子式测量显微镜（带10倍目镜） | 2 |
物镜: 10X, 20X, 40X, ( 内置 ) | 5 |
显微维氏金刚石压头 | 1 |
维氏金刚石压头 | 1 |
努普金刚石压头 | 1 |
自动载物平台：100x100mm | 2 |
LED 冷光源照明系统 (内置) | 2 |
电源线电源适配器 | 2 |
水平调底脚 | 8 |
数字图像采集装置 | 2 |
标准测试块(700~740HV1: 1个, 400~500HV0.5: 1个; 700~740HV5: 1个, 400~500HV10: 1个; 600~700HK1: 1个) | 5 |
戴尔电脑和21.5” LCD 显示器 | 1 |
机器平台控制器 | 1 |
硬度测量软件光盘、加密狗、操作手册 | 1 |
防尘罩 | 2 |
辅助工具( 螺丝刀) | 1 |
维护指导手册 | 1 |

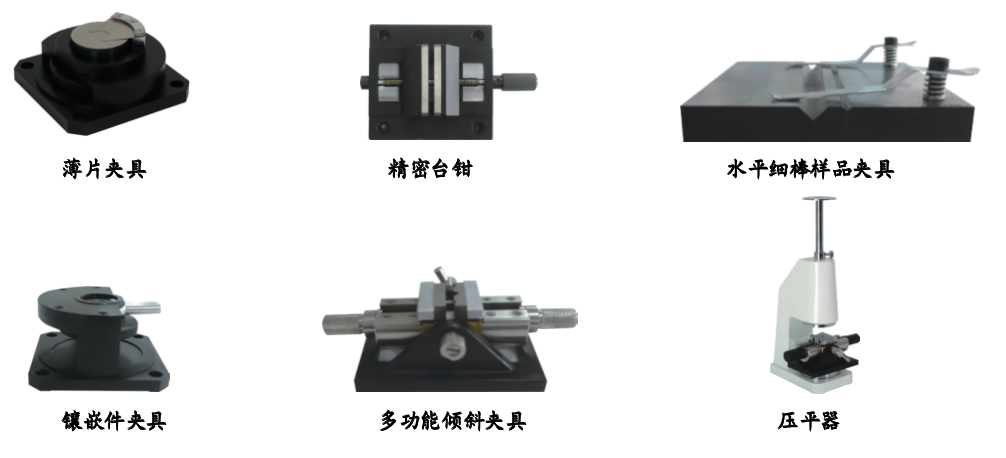

可选附件图片：
